Принадлежности
|
49
AI6 на плате подключения, затем выбрать АНАЛОГОВЫЙ ВХОД 6 и Датчик температуры защиты от замерза-
ния (FPT) из списка типов входа.
6. Теперь водонагреватель и его компоненты сконфигурированы.
11.3.4 Канальный водяной нагреватель
Батарея канального водяного нагревателя должна устанавливаться в
приточном воздуховоде.
• WH — Водяной нагреватель
• FPT — Датчик защиты от обмерзания
• SAT — Датчик температуры приточного воздуха
• S — Привод клапана
• 1 — Наружный воздух
• 2 — Приточный воздух
• 3 — Вытяжной воздух
• 4 — Удаляемый воздух
Компонент / продукт - номер артикула:
• VBC 250-2 водяной воздухонагреватель (2-ряд-
ный) — 5460
• VBC 250-3 водяной воздухонагреватель (3-ряд-
ный) — 9843
• RVAZ4 24A электропривод 0-10 В (S) — 9862
• ZTV 15-1,6 2-ходовой клапан — 9824
• ZTR 15-1,6 3-ходовой клапан — 9673
• Канальный датчик -30-70C (SAT) — 211524
• Поверхностный датчик -30-150C (FPT) — 211523

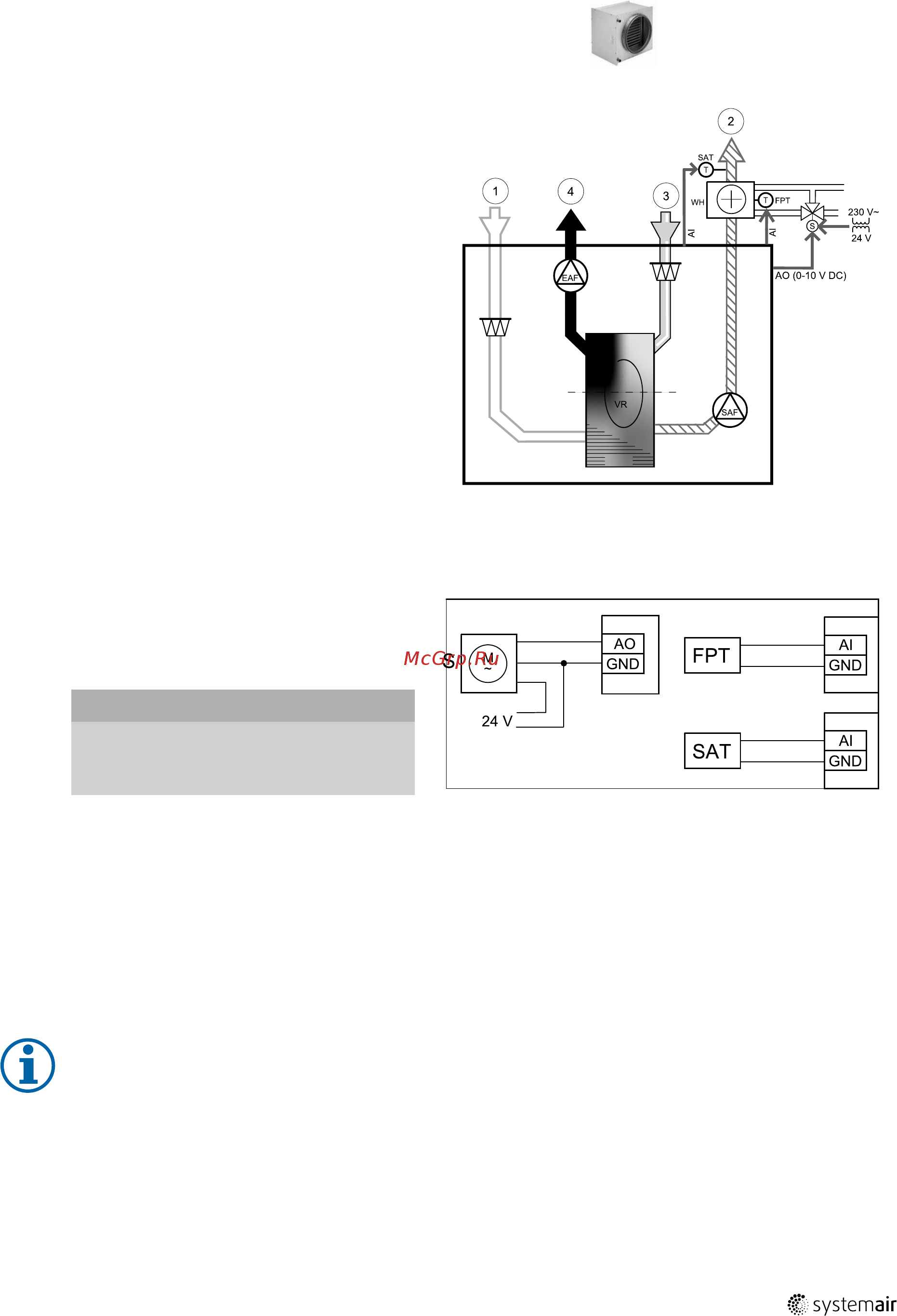

Рис. 17 Соединения водонагревателя
Установка и подключение
1. Установить водяной нагреватель в воздуховоде.
Подключить трубы, 2/3-ходовой клапан и привод.
Важно
НЕ использовать выходную мощность
24 В пост. тока от платы подключения
для привода клапана.
2. Подключить привод (S) к любому свободному ана-
логовому выходу.
3. Датчик защиты от замерзания (FPT) должен быть закреплен на поверхности трубопровода обратной воды.
Подключите датчик защиты от замерзания (FPT) к любому свободному аналоговому входу.
4. Встроенный датчик температуры приточного воздуха (SAT, подключение по умолчанию AI2 на основной пла-
те) должен быть заменен датчиком температуры в воздуховоде, который можно приобрести в качестве при-
надлежности. Датчик температуры воздуховода должен быть установлен в воздуховоде после водяного
нагревателя. Подсоедините датчик температуры воздуховода к аналоговому входу 2 (AI2), заменив внутрен-
ний датчик температуры приточного воздуха.
Примечание.
Датчик температуры в воздуховоде может быть подключен к аналоговым входам 6-7 на плате
подключения для лучшего доступа, и затем настроен в качестве датчика температуры приточного
воздуха. Однако сначала необходимо отключить внутренний датчик температуры приточного
воздуха на панели управления.
Настройка
1. Перейти в меню Сервис
2. Ввести пароль (1111 по умолчанию)
2114803 | A004
