Принадлежности
|
45
плате подключения, затем выбрать УНИВЕРСАЛЬНЫЙ ВХОД 4. Выбрать тип сигнала как Аналоговый вход и
выбрать тип датчика из списка типов входа: датчик относительной влажности (RH) и / или датчик CO₂
(CO₂).
4. Настроить датчик температуры в помещении: Перейти в меню Вход. Выбрать вкладку АНАЛОГОВЫЙ. Выбрать
аналоговый вход, к которому подключен датчик. Убедиться, что он подключен к AI6 на плате подключения,
затем выбрать АНАЛОГОВЫЙ ВХОД 6. Выберите тип входа как Темп. датчик воздуха в помещении (RAT).
11.3 Управление температурой

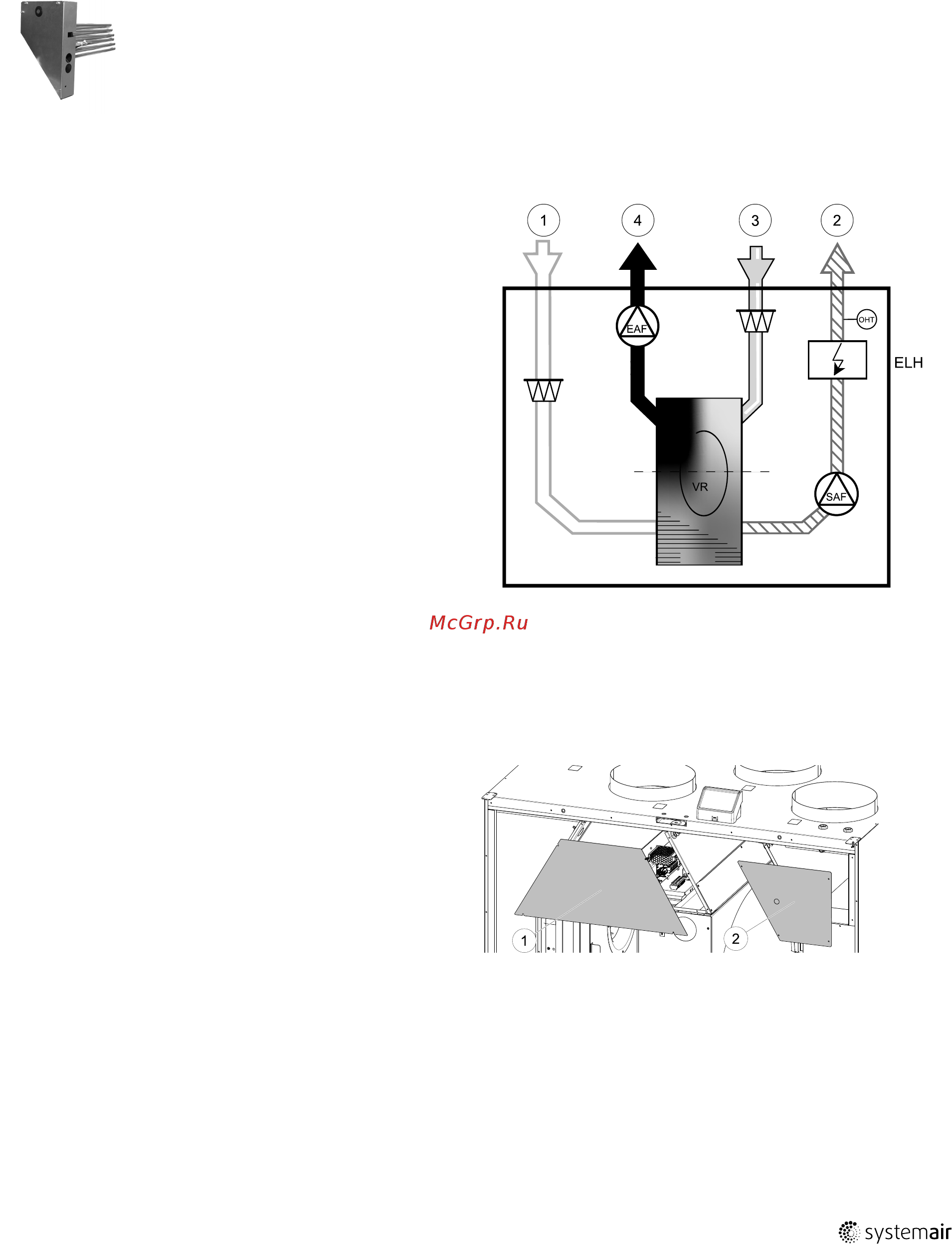

11.3.1 Встроенный электрический подогреватель
Электрический подогреватель используется для подогрева приточного воздуха во время холодных наружных
температур. Электрический подогреватель должен быть установлен внутри агрегата.
• ELH — Электронагреватель
• OHT — Датчик защиты от перегрева
• 1 — Наружный воздух
• 2 — Приточный воздух
• 3 — Вытяжной воздух
• 4 — Удаляемый воздух
Компонент / продукт - номер артикула:
• El. Эл.догреватель VTR 700 R 1,67 кВт (для правосторонней модели) — 141100
• El. Эл.догреватель VTR 700 L 1,67 кВт (для левосторонней модели) — 138100
Установка и подключение
1 Снять верхние крышки с электрических соедине-
ний (поз. 1) и отсеков нагревателя (поз. 2), удалив
4 винта с каждой крышки спереди.
2114803 | A004
