Deutsch
17

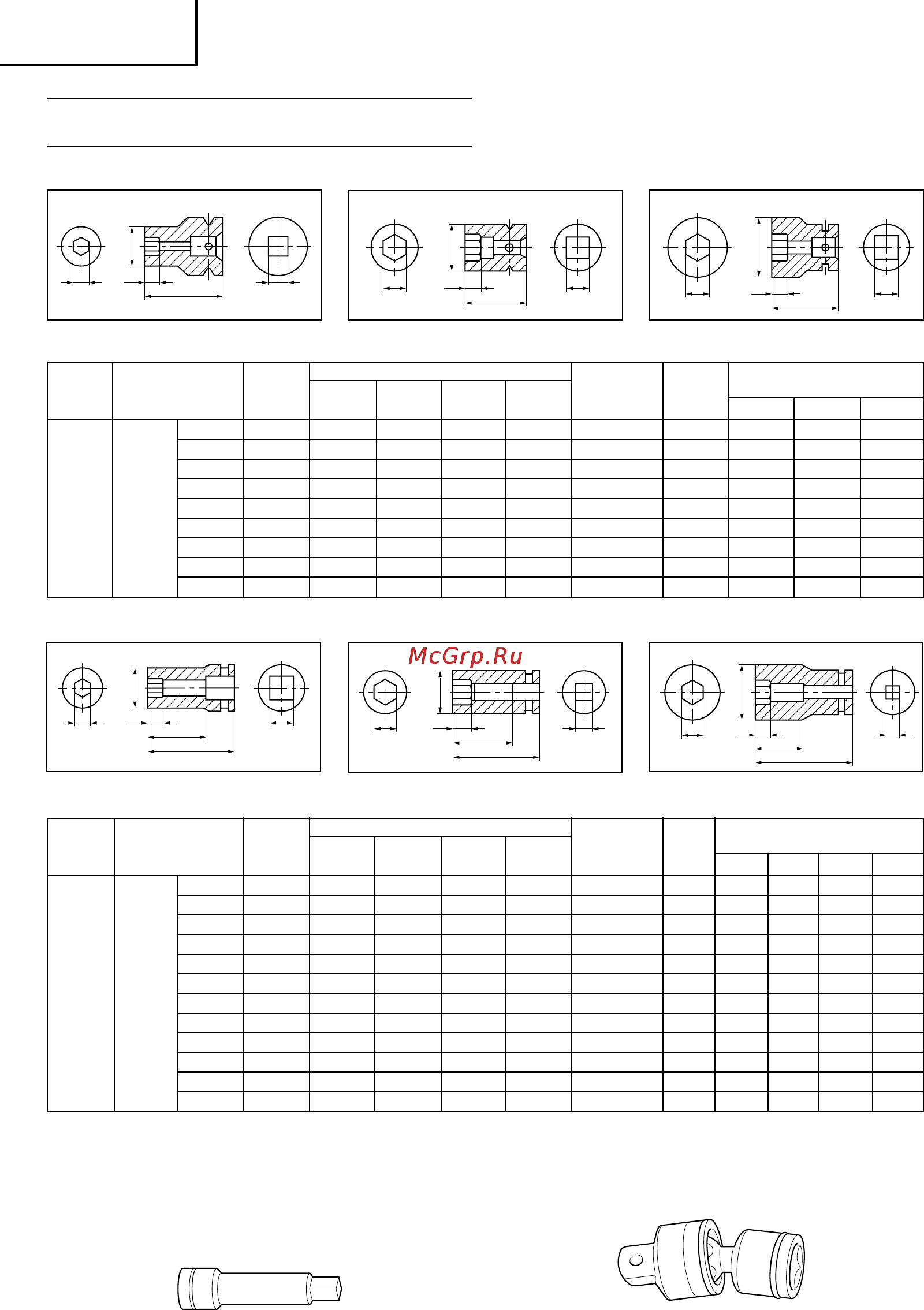

1. Buchsen
Tafel 1
Code Nr.
Hohe Zu- ISO ISO Bolzen mit
Form
gfestigkeit (üblich) (klein) Zollmaß
LL1øF
10 mm 944291 M6 10 B 40 8 18
12 mm 873632 M8 W5/16" 12 B 40 8 20
13 mm 873539 M8 13 B 40 9 25
14 mm 873540 M10 14 B 40 9 25
12,7
Sechskant-
17 mm 873536 M10 M12 W3/8" 17 C 32 8 28
buchse
19 mm 873624 M12 M14 W7/16" 19 C 34 9 28
21 mm 873626 W1/2" 21 D 36 10 32
22 mm 873627 M12 M14 M16 22 D 40 14 35
24 mm 873629 M16 M18 24 D 40 15 38
Vierkantiko-
pf-Antrib
Maß S
(mm)
Passender Bolzen und Durchmesser
Zylinderbolzer
mit Innen-
sechskant
H (mm)
Ausmaße der
Hauptbuchse (mm)
Name des Fabrikats
Form B Form C
Form D
2. Long Socket
H
S
L1
L2
L
ØF
H S
L1
L2
L
ØF
H
S
L1
L2
L
ØF
Vierkantiko-
pf-Antrib
Maß S
(mm)
Zylinderbolzer
mit Innen-
sechskant
H (mm)
Name des
Fabrikats
Tafel 2
Code Nr.
Hohe Zu- ISO ISO Bolzen mit
Form
gfestigkeit (üblich) (klein) Zollmaß
LL1L2øF
12 mm 955138 M8 W5/16" 12 B 52 20 34 20
13 mm 955139 M8 13 B 52 20 34 21,5
14 mm 955140 M10 14 B 52 20 34 22
17 mm 955141 M10 M12 W3/8" 17 B 52 24 34 25
17 mm 955149 M10 M12 W3/8" 17 B 75 24 57 25
12,7
Lange- 19 mm 955142 M12 M14 W7/16" 19 B 52 24 34 28
buchse 19 mm 955150 M12 M14 W7/16" 19 B 75 24 57 28
21 mm 955143 W1/2" 21 D 52 24 34 31
21 mm 955151 W1/2" 21 D 75 24 57 31
21 mm 991480 W1/2" 21 D 125 24 107 31
22 mm 955144 M12 M14 M16 22 D 52 24 34 32,5
24 mm 955146 M16 M18 24 D 52 25 34 34
Passender Bolzen und Durchmesser
Ausmaße der
Hauptbuchse (mm)
3. Verlängerungsstange: Code-Nr. 873633
Die Verlängerungsstange ist praktisch zum Arbeiten an beengten Plätzen
oder wenn die mitgelieferte Muffe die anzuziehende Schraube nicht erreichen
kann.
ACHTUNG:
Wenn die Verlängerungsstange benutzt wird, ist das Anzugsdrehmoment
im Vergleich zu der normalen Muffe leicht reduziert.
4. Universalverbindung: Code-Nr. 992610
Die Universalverbindung ist praktisch zum Anziehen von Muttern, wenn
sich zwischen der Muffe und dem Schrauber ein Winkel befindet oder wenn
auf sehr engem Raum gearbeitet wird.
SONDERZUBEHÖR
(Separat zu beziehen)
Form B Form C
Form D
H S
L
L1
ØF
H S
L
L1
ØF
H S
L
L1
ØF
02Ger_WH14DSL_EE 6/24/08, 13:4117
