![Hitachi WR 14 DSL [36/100] Polski](/views2/1000724/page36/bg24.png)

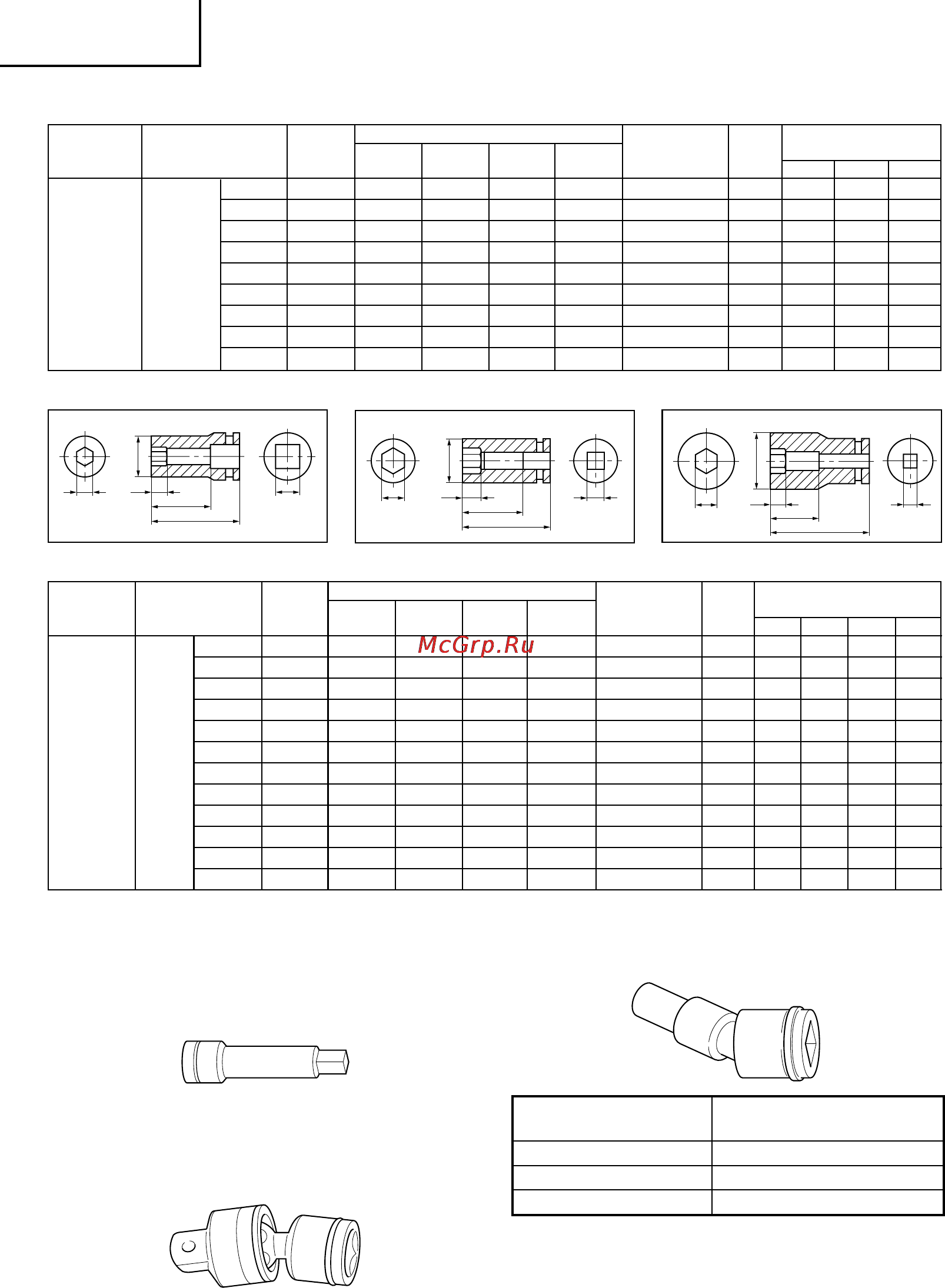

35
Polski
Kod nr. Wysokie ISO ISO Śruby
Kształt
napięcie (zwykłe) (małe) calowe L L1 øF
10 mm 944291 M6 10 B 40 8 18
12 mm 873632 M8 W5/16" 12 B 40 8 20
13 mm 873539 M8 13 B 40 9 25
12,7
Gniazdo
14 mm 873540 M10 14 B 40 9 25
sześciokątne
17 mm 873536 M10 M12 W3/8" 17 C 32 8 28
19 mm 873624 M12 M14 W7/16" 19 C 34 9 28
21 mm 873626 W1/2" 21 D 36 10 32
22 mm 873627 M12 M14 M16 22 D 40 14 35
24 mm 873629 M16 M18 24 D 40 15 38
Wymiary
wkrętaka z łbem
czworokątnym S
(mm)
Nazwa części
Odpowiednia średnica śruby
Szerokość H łba
sześciokątnego (mm)
Wymiary gniazda
(mm)
Tabela 1
Tabela 2
Kod nr. Wysokie ISO ISO Śruby
Kształt
napięcie (zwykłe) (małe) calowe L L1 L2 øF
12 mm 955138 M8 W5/16" 12 B 52 20 34 20
13 mm 955139 M8 13 B 52 20 34 21,5
14 mm 955140 M10 14 B 52 20 34 22
17 mm 955141 M10 M12 W3/8" 17 B 52 24 34 25
17 mm 955149 M10 M12 W3/8" 17 B 75 24 57 25
12,7
Gniazdo
19 mm 955142 M12 M14 W7/16" 19 B 52 24 34 28
długie
19 mm 955150 M12 M14 W7/16" 19 B 75 24 57 28
21 mm 955143 W1/2" 21 D 52 24 34 31
21 mm 955151 W1/2" 21 D 75 24 57 31
21 mm 991480 W1/2" 21 D 125 24 107 31
22 mm 955144 M12 M14 M16 22 D 52 24 34 32,5
24 mm 955146 M16 M18 24 D 52 25 34 34
Wymiary
wkrętaka z łbem
czworokątnym S
(mm)
Nazwa części
Odpowiednia średnica śruby
Szerokość H łba
sześciokątnego (mm)
Wymiary gniazda
(mm)
3. Pręt przedłużający: Kod nr. 873633
Pręt przedłużający przeznaczony jest do użycia w przypadku, kiedy jest bardzo
mało miejsca i zwykłe gniazdo nie może dosięgnąć śruby.
UWAGA
Jeżeli używany jest pręt przedłużający, moment obrotowy dokręcania jest
nieco mniejszy w porównaniu ze zwykłym gniazdem.
4. Złącze uniwersalne: Kod nr. 992610
Złącze uniwersalne może zostać użyte do nakrętek, dla których istnieje kąt
pomiędzy gniazdem a kluczem lub w przypadku, kiedy jest bardzo mało
miejsca.
Kształt B Kształt C
Kształt D
2. Gniazdo długie
H
S
L1
L2
L
ØF
H S
L1
L2
L
ØF
H
S
L1
L2
L
ØF
5. Gniazdo pierścieniowe:
Używane jest do wkręcania śrub i dokręcania nakrętek na elementach
kołnierzowych przewodów sprężonego powietrza itp.
Kod nr.
Szerokość łba
sześciokątnego (mm)
993658 12
992613 13
992615 14
04Pol_WH14DSL_EE 6/24/08, 13:4335
