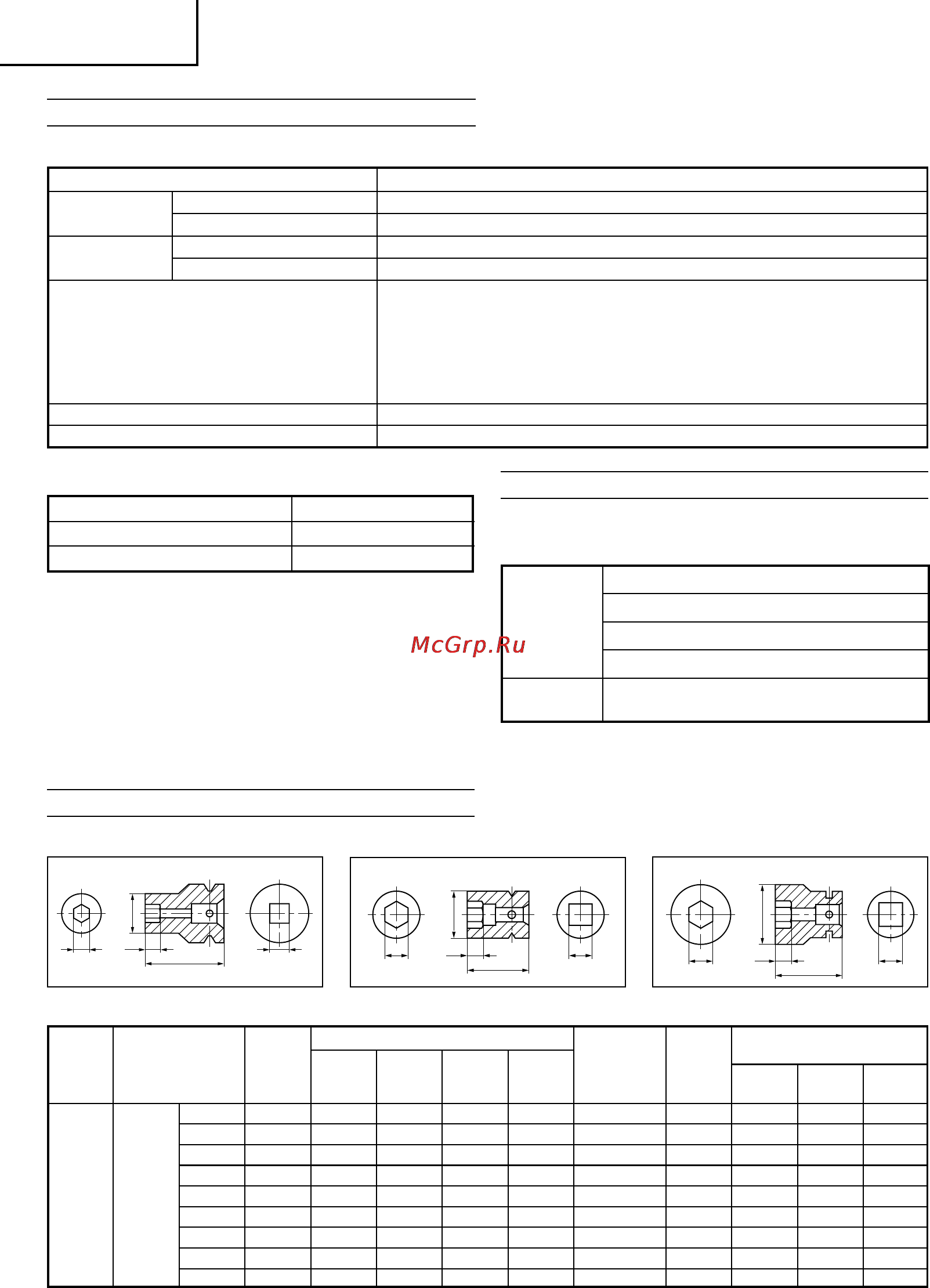

51
Čeština
PARAMETRY
ELEKTRICKÝCH ZAŘÍZENÍ
Model WR14DSL
Rychlost při Režim výkonu 0 – 2600 min
-1
chodu naprázdno
Úsporný režim 0 – 2000 min
-1
Kapacita
Běžný šroub M6 – M16
Vysokopevnostní šroub M6 – M12
Utahovací moment
Dobíjecí akumulátor BSL1430: Li-ion 14,4 V (3,0 Ah 8 článků)
Hmotnost 1,5 kg
Režim výkonu
Maximálně 165 (1685 kgf
.
cm)
Úsporný režim
Maximálně 90 (920 kgf
.
cm)
Pro utažení M16 (F10T), při úplném nabití při teplotě 20˚C.
Doba utahování: 3 sek.
STANDARDNÍ PŘÍSLUŠENSTVÍ
Kromě hlavní jednotky (1) obsahuje balení ještě příslušenství, jehož seznam je
uveden v tabulce níže.
NABÍJEŽČKA
Model UC18YRSL
Nabíjecí napětí 14,4 V 18 V
Hmotnost 0,6 kg
1. Objímky
Tabulka 1
Vhodný průměr šroubu
Název součásti
Kódové
Vysoká ISO ISO
Šrouby s
Forma
číslo
pevnost (běžný) (malý)
rozměry
v palcích
10 mm 944291 M6 10 B 40 8 18
12 mm 873632 M8 W5/16" 12 B 40 8 20
13 mm 873539 M8 13 B 40 9 25
Šestihranný
14 mm 873540 M10 14 B 40 9 25
12,7 nástrčkový 17 mm 873536 M10 M12 W3/8" 17 C 32 8 28
klíč
19 mm 873624 M12 M14 W7/16" 19 C 34 9 28
21 mm 873626 W1/2" 21 D 36 10 32
22 mm 873627 M12 M14 M16 22 D 40 14 35
24 mm 873629 M16 M18 24 D 40 15 38
Rozměry pro
šroubování
čtyřhranné
hlavy S (mm)
Šířka šestihranu
přes dvě plochy
H (mm)
Hlavní rozměry
objímky (mm)
LL1øF
Forma B Forma C
Forma D
H S
L
L1
ØF
H S
L
L1
ØF
H S
L
L1
ØF
DALŠÍ PŘÍSLUŠENSTVÍ (Prodává se zvláš)
Standardní příslušenství podléhá změnám bez předchozího upozornění.
1
Nabíječka (UC18YRSL) ................................................ 1
WR14DSL
2
Akumulátor .................................................................... 2
(2LSCK)
3
Kufřík z plastu ............................................................... 1
4
Kryt baterie .................................................................... 1
WR14DSL (NN)
Nabíječka, Akumulátor, Kufřík z plastu a Kryt baterie
nejsou součástí dodávky.
