52
Čeština

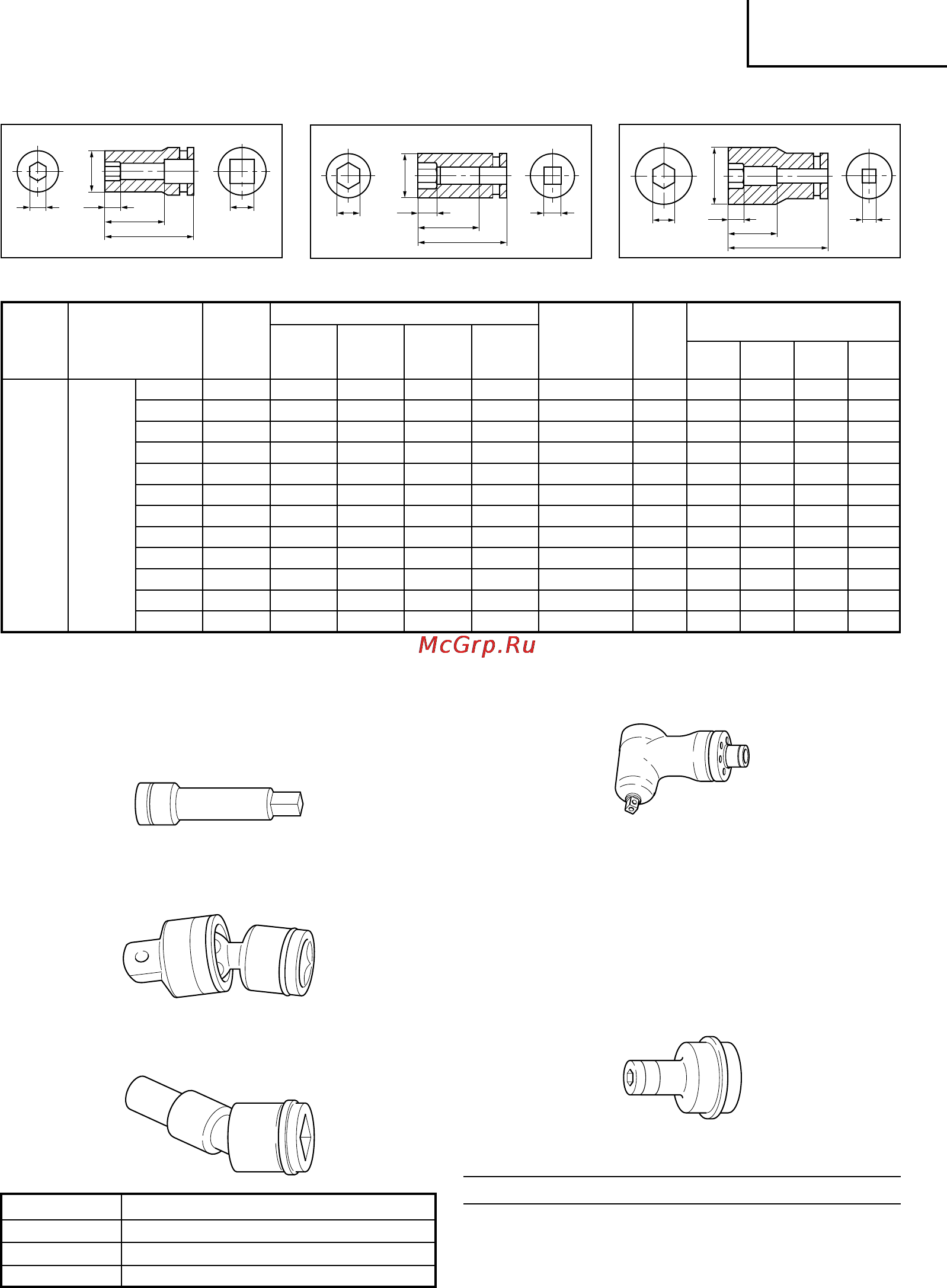

Forma B Forma C
Forma D
H
S
L1
L2
L
ØF
H S
L1
L2
L
ØF
H
S
L1
L2
L
ØF
2. Dlouhá objímka
Tabulka 2
Vhodný průměr šroubu
Název součásti
Kódové
Vysoká ISO ISO
Šrouby s
Forma
číslo
pevnost (běžný) (malý)
rozměry
v palcích
12 mm 955138 M8 W5/16" 12 B 52 20 34 20
13 mm 955139 M8 13 B 52 20 34 21,5
14 mm 955140 M10 14 B 52 20 34 22
17 mm 955141 M10 M12 W3/8" 17 B 52 24 34 25
17 mm 955149 M10 M12 W3/8" 17 B 75 24 57 25
12,7
Dlouhá
19 mm 955142 M12 M14 W7/16" 19 B 52 24 34 28
objímka
19 mm 955150 M12 M14 W7/16" 19 B 75 24 57 28
21 mm 955143 W1/2" 21 D 52 24 34 31
21 mm 955151 W1/2" 21 D 75 24 57 31
21 mm 991480 W1/2" 21 D 125 24 107 31
22 mm 955144 M12 M14 M16 22 D 52 24 34 32,5
24 mm 955146 M16 M18 24 D 52 25 34 34
Rozměry pro
šroubování
čtyřhranné
hlavy S (mm)
Šířka šestihranu
přes dvě plochy
H (mm)
Hlavní rozměry
objímky (mm)
LL1L2øF
3. Výsuvná tyč: kódové číslo 873633
Použití výsuvné tyče je výhodné při práci ve velmi omezených prostorech
nebo tehdy, jestliže objímka nedosáhne ke šroubu, který má být utažen.
POZOR
Při použití výsuvné tyče je utahovací moment nepatrně nižší ve srovnání s
použitím běžné objímky.
4. Univerzální kloub: kódové číslo 992610
Použití univerzálního kloubu je výhodné při rázovém utahování matic tehdy,
jestliže mezi objímkou a klíčem vznikne určitý úhel, nebo při práci ve velmi
úzkém prostoru.
5. Trubková objímka:
Používá se pro utahování šroubů a matic na přírubách klimatizačních zařízení,
atd.
Kódové číslo Šířka šestihranu přes dvě plochy (mm)
993658 12
992613 13
992615 14
6. Přídavné zařízení pro práci v nedostupných místech (Model EW-14R)
Používejte toto přídavné zařízení pouze tehdy, když je nástroj aplikován na
matici nebo šroub pod pravým úhlem.
7. Nástavec bitu: kódové číslo 322752
Používá se pro utahování malých šroubů (M6 – M8).
POZNÁMKY
(1) Tento nástavec se nasazuje pouze na pevnou část (úhel utahování) hlavní
jednotky. Nástavec bitu nelze připojit k pevné části ze zvláštního příslušenství
(čtyřhran pro utahování).
(2) Před zahájením práce s nástavcem utáhněte pomocí něho několik šroubů,
abyste se ujistili, že utahování probíhá s použitím správného krouticího momentu.
(3) Rychlost utahování se silně sníží při šroubování vrutů do dřeva, závitořezných
šroubů nebo podobných šroubů.
Další příslušenství podléhá změnám bez předchozího upozornění.
POUŽITÍ
䡬
Utahování a povolování všech typů šroubů a matic, používaných pro upevňování
stavebních prvků.
06Cze_WH14DSL_EE 6/24/08, 13:4552
