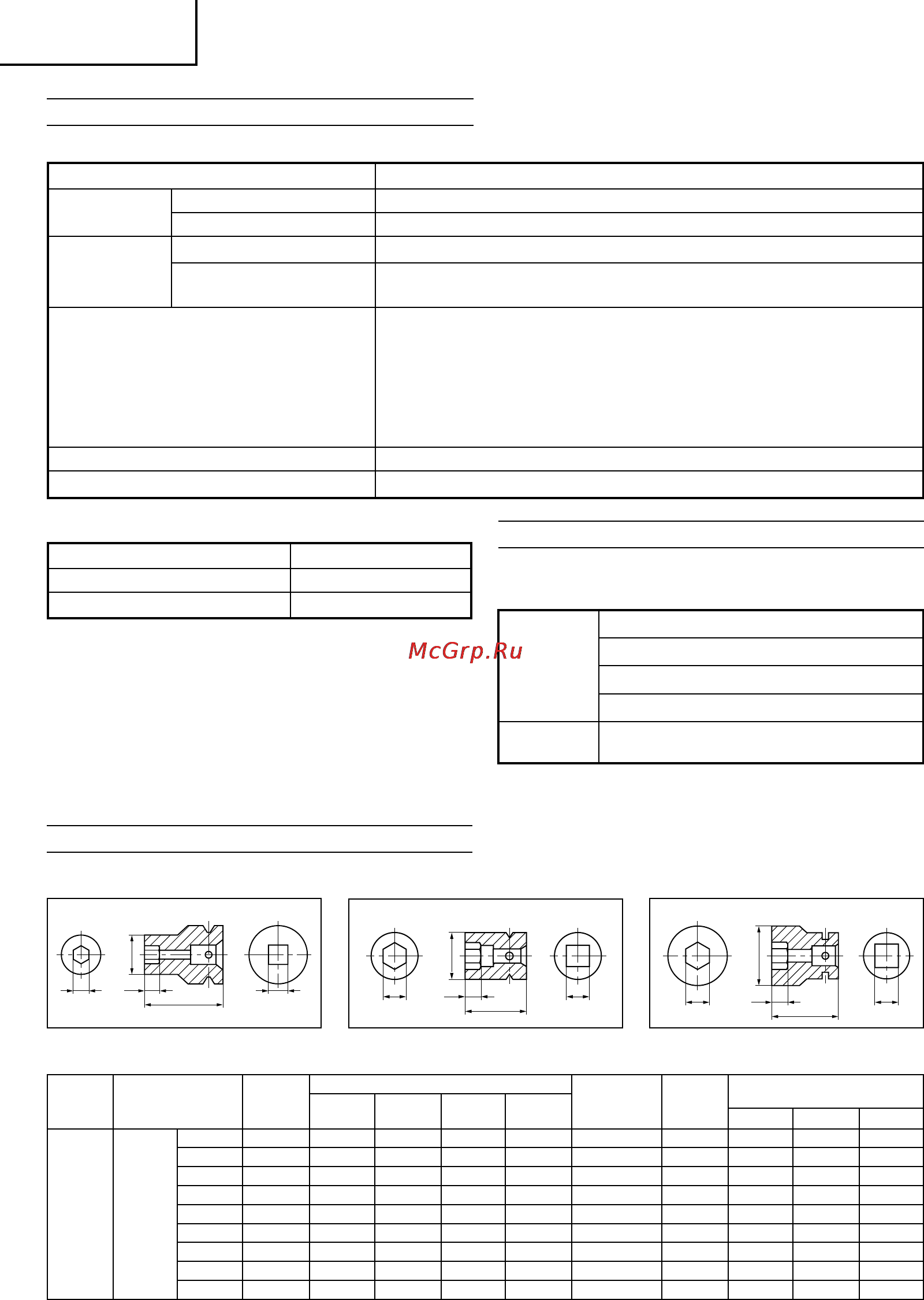

43
Magyar
MŰSZAKI ADATOK
KÉZISZERSZÁM
Típus WR14DSL
Terheletlen Teljes kapacitású üzemmód 0 – 2600 min
-1
sebesség
Energiatakarékos üzemmód 0 – 2000 min
-1
Szabályos méretű csavar M6 - M16
Teljesítmény
Nagy feszítőerőre
M6 - M12
méretezett csavar
Meghúzási nyomaték
Tölthető akkumulátor BSL1430: Li-ion 14,4 V (3,0 Ah 8 cella)
Súly 1,5 kg
Teljes kapacitású üzemmód
Maximum 165 (1685 kgf
.
cm)
Energiatakarékos üzemmód
Maximum 90 (920 kgf
.
cm)
M16 (F10T) meghúzása, ha az akkumulátort teljesen feltöltötték 20˚C hőmérsékleten.
Meghúzási idő: 3 mp
STANDARD TARTOZÉKOK
A fő egységen kívül (1), a csomag tartalmazza az alábbi táblázatban felsorolt
tartozékokat.
AKKUMULÁTORTÖLTŐ
Modell UC18YRSL
Töltési feszültség 14,4 V 18 V
Súly 0,6 kg
A standard tartozékok előzetes bejelentés nélkül változhatnak.
1
Akkumulátortöltő (UC18YRSL) .................................... 1
WR14DSL
2
Akkumulátor .................................................................. 2
(2LSCK)
3
Műanyag tok ................................................................. 1
4
Akkumulátorfedél .......................................................... 1
WR14DSL (NN)
A töltő, az Akkumulátor, a Műanyag tartó és az
Akkumulátor tartó nem tartozék.
1. Befogópatronok
1. Táblázat
B formájú C formájú
D formájú
H S
L
L1
ØF
H S
L
L1
ØF
H S
L
L1
ØF
OPCIONÁLIS TARTOZÉKOK (külön beszerezhetők)
Kódszám ISO ISO Forma
(szabványos) (kisméretű) LL1øF
10 mm 944291 M6 10 B 40 8 18
12 mm 873632 M8 W5/16" 12 B 40 8 20
13 mm 873539 M8 13 B 40 9 25
12,7
Hatszögletű 14 mm 873540 M10 14 B 40 9 25
befogópatron 17 mm 873536 M10 M12 W3/8" 17 C 32 8 28
19 mm 873624 M12 M14 W7/16" 19 C 34 9 28
21 mm 873626 W1/2" 21 D 36 10 32
22 mm 873627 M12 M14 M16 22 D 40 14 35
24 mm 873629 M16 M18 24 D 40 15 38
A négyszögletes
fejű
behajtószerkezet
méretei S (mm)
Az alkatrész megnevezése
Az adott célra alkalmas csavar átmérője
A lapok közt mért
távolság
hatszögletű
patronnál H (mm)
A fő befogópatron
méretei (mm)
Nagy
feszítőerőre
méretezett
Hüvelykben
megadott méretű
csavarok
05Hun_WH14DSL_EE 6/24/08, 13:4443
