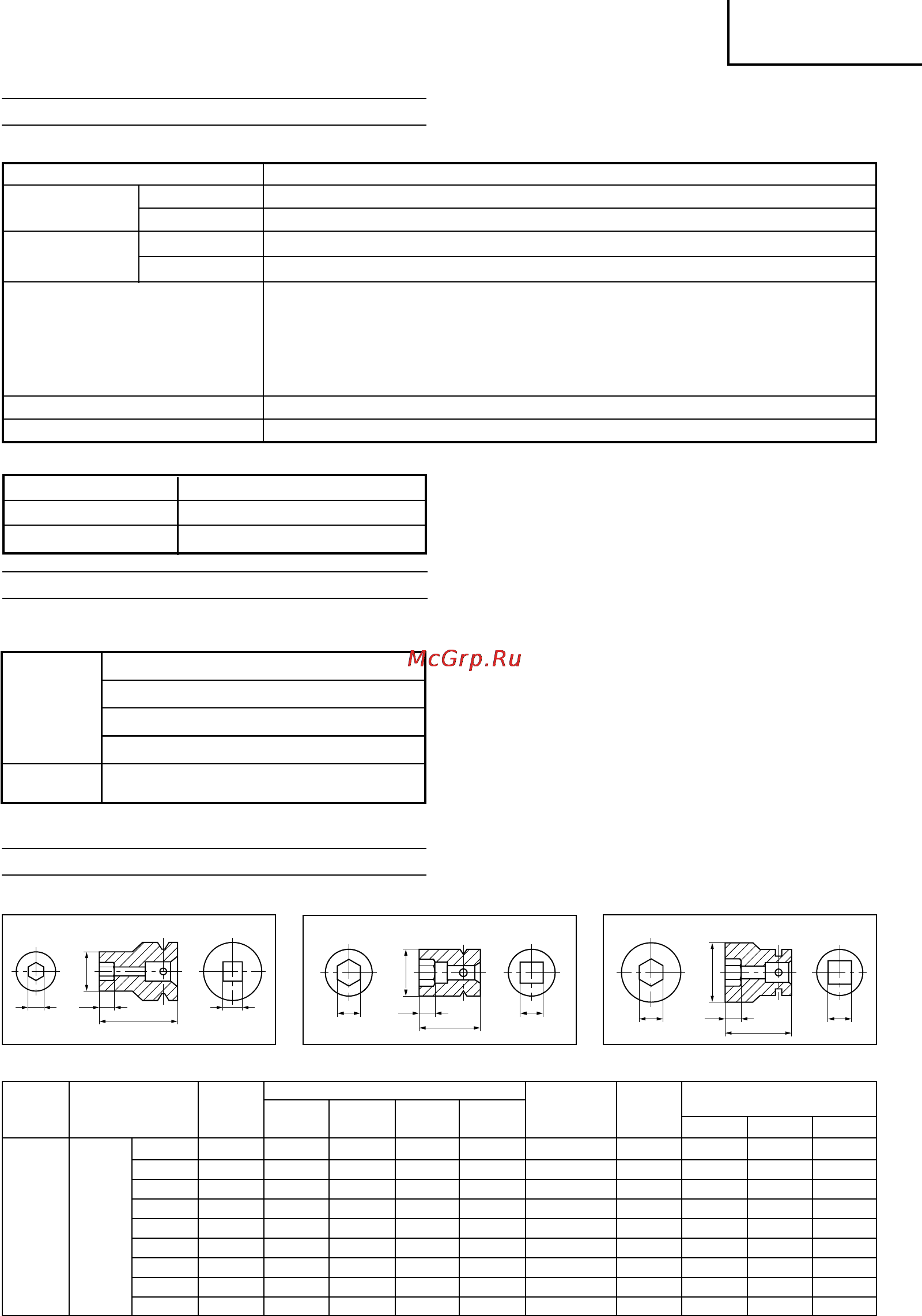

![Hitachi WR 14 DSL [9/100] English](/views2/1000724/page9/bg9.png)
English
8
STANDARD ACCESSORIES
In addition to the main unit (1), the package contains the accessories listed in the
table below.
CHARGER
Model UC18YRSL
Charging voltage 14.4 V 18 V
Weight 0.6 kg
Model WR14DSL
No-load speed
Power mode 0 – 2600 min
–1
Save mode 0 – 2000 min
–1
Capacity
Ordinary bolt M6 – M16
High tension bolt M6 – M12
Tightening torque
Rechargeable battery BSL1430: Li-ion 14.4 V (3.0 Ah 8 cells)
Weight 1.5 kg
Power mode
Maximum 165 N·m (1685 kgf·cm)
Save mode
Maximum 90 N·m (920 kgf·cm)
Tightening is M16 (F10T), when fully charged at 20°C temp.
Tightening time: 3 sec.
SPECIFICATIONS
POWER TOOL
1
Charger (UC18YRSL) .................................................. 1
WR14DSL
2
Battery ......................................................................... 2
(2LSCK)
3
Plastic case .................................................................. 1
4
Battery cover ................................................................ 1
WR14DSL (NN)
Charger, Battery, Plastic case and Battery cover are
not contained.
Standard accessories are subject to change without notice.
1. Sockets
Form B Form C
Form D
H S
L
L1
ØF
H S
L
L1
ØF
H S
L
L1
ØF
Code No. High ISO ISO Inch
Form
tension (ordinary) (small) bolts L L1 øF
10 mm 944291 M6 10 B 40 8 18
12 mm 873632 M8 W5/16" 12 B 40 8 20
13 mm 873539 M8 13 B 40 9 25
12.7
Hexagonal
14 mm 873540 M10 14 B 40 9 25
Socket
17 mm 873536 M10 M12 W3/8" 17 C 32 8 28
19 mm 873624 M12 M14 W7/16" 19 C 34 9 28
21 mm 873626 W1/2" 21 D 36 10 32
22 mm 873627 M12 M14 M16 22 D 40 14 35
24 mm 873629 M16 M18 24 D 40 15 38
Square
head drive
dimensions S
(mm)
Part Name
Suitable Bolt Diameter
Hexagonal width
across flats H
(mm)
Main Socket
Dimensions (mm)
Table 1
OPTIONAL ACCESSORIES (Sold separately)
01Eng_WH14DSL_EE 6/24/08, 13:408
