72
Română
(4) Condiţiile de strângere
Cuplul de strângere diferă în funcţie de raportul de strângere, categoria și
lungimea șuruburilor folosite, chiar și de tipul de filet al șuruburilor de aceeași
dimensiune. De asemenea, cuplul de strângere diferă în funcţie de starea
suprafeţei în care urmează să fie înșurubate șuruburile. Atunci când șurubul
și piuliţa se rotesc simultan, cuplul se reduce considerabil.
(5) Folosirea pieselor opţionale
Cuplul de strângere se reduce puţin la folosirea tijei prelungitoare, a conexiunii
articulate sau a unor capete lungi.
(6) Aprobarea capetelor
Un cap cu orificiul hexagonal sau rectangular deformat sau uzat nu va asigura
o strângere corespunzătoare pentru racordarea la piuliţă sau la mandrină,
ceea ce va duce la reducerea cuplului de strângere.
Folosirea unui cap necorespunzător, care nu se potrivește șurubului, va avea
ca efect un cuplu de strângere insuficient
Dimensiunile adecvate pentru adaptoarele tubulare și dimensiunile șuruburilor
sunt prezentate în Tabelul 1 și 2.
(7) Cuplul de strângere variază cu nivelul de încărcare a acumulatorului.
Fig. 21 prezintă un exemplu al relaţiei dintre cuplul de strângere și numărul
de strângeri, pentru WR14DSL. După cum se vede, cuplul de strângere
slăbește treptat cu creșterea numărului de strângeri. În particular, pe măsură
ce cuplul de strângere scade în apropierea descărcării totale (marginea “a”
pe grafic), forţa sculei scade, numărul de acţionări posibile scade iar valoarea
cuplului de strângere descrește abrupt. Dacă se întâmplă acest lucru, verificaţi
valoarea cuplului apoi, dacă este necesar, reîncărcaţi acumulatorul.
kgf·cm N·m
150
100
50
0
1500
1000
500
0
0123
kgf·cm N·m
150
100
50
0
1500
1000
500
0
0123
2002000
0
0

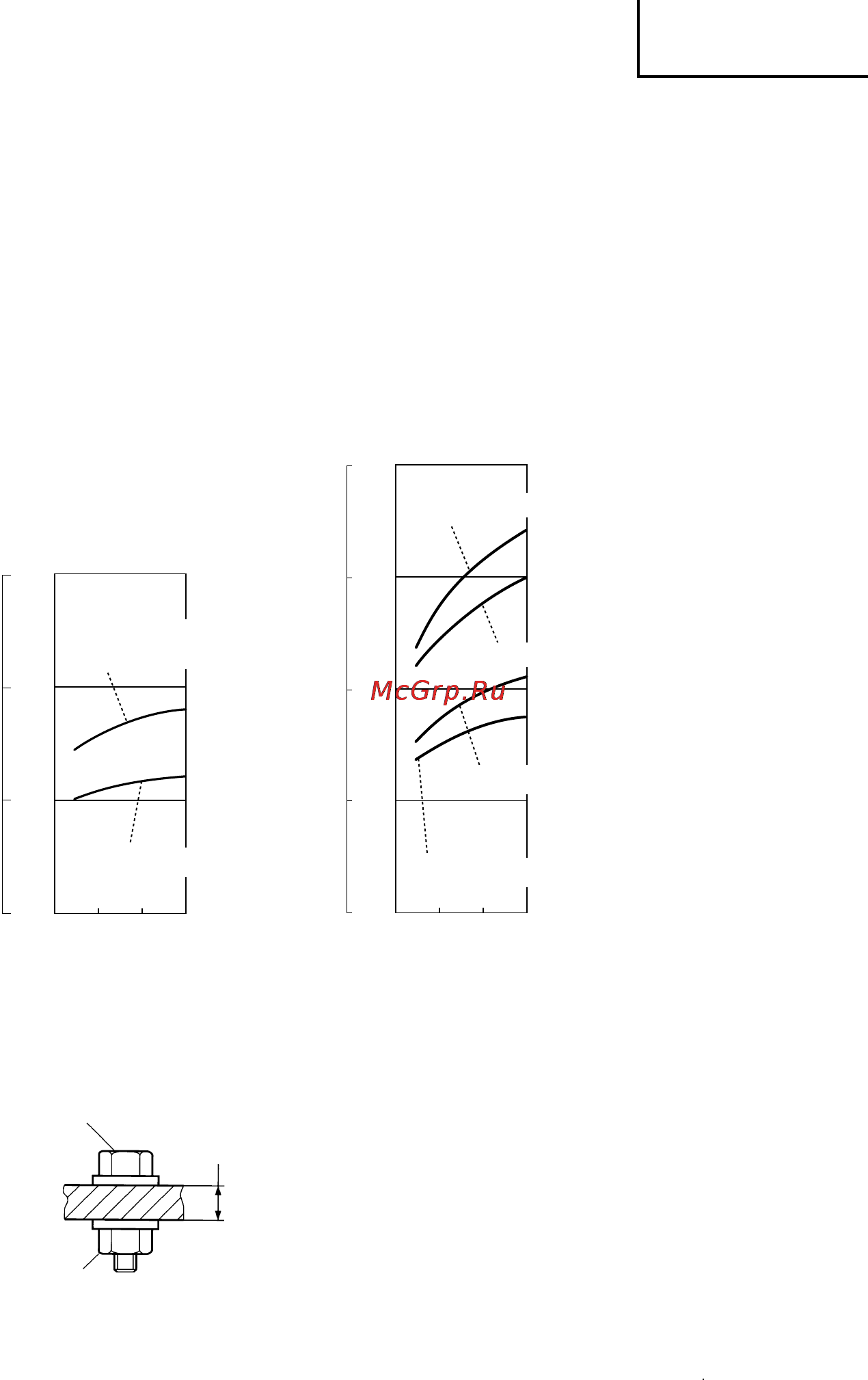

Fig. 19
Timp de strângere: sec
(Grosimea plăcii de oţel t = 25 mm)
Cuplu de strângere
Timp de strângere: sec
(Grosimea plăcii de oţel t = 25 mm)
Cuplu de strângere
Șurub obișnuit (M14)
Mod economic
Mod putere
Șurub pentru sarcină mare (M16)
Șurub pentru sarcină mare (M14)
Șurub obișnuit (M16)
Șurub pentru
sarcină mare (M12)
Șurub obișnuit (M12)
Piuliţă
)
Fig. 20
* Se folosește următorul șurub.
Șurub obișnuit: Rezistenţă 4,8
Șurub pentru sarcină mare: Rezistenţă 12,9
(
Șurub
Grosimea plăcii de oţel t
Explicaţie privind rezistenţa:
4 - Limita de fluaj a șurubului: 320 N/mm
2
{32,6 kgf/mm
2
}
8 - Rezistenţă la rupere a șurubului: 400 N/mm
2
{40,8 kgf/mm
2
}
08Rom_WH14DSL_EE 6/24/08, 13:4772
