77
Slovenščina

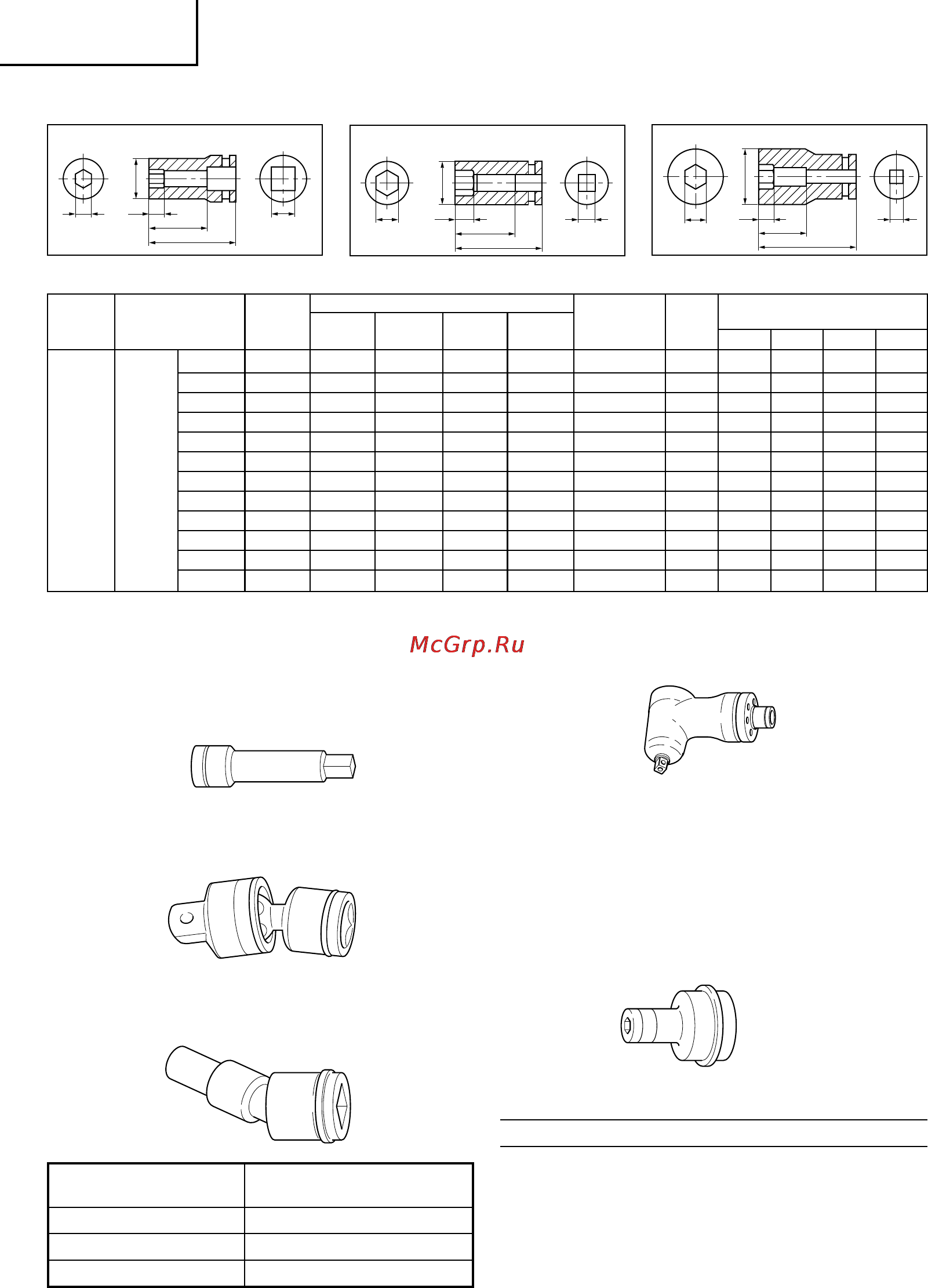

Oblika B Oblika C
Oblika D
2. Dolga vtičnica
H
S
L1
L2
L
ØF
H S
L1
L2
L
ØF
H
S
L1
L2
L
ØF
Tabela 2
Šifra. Velika ISO ISO Inčni
Oblika
napetost (običajno) (majhno) vijaki L L1 L2 żF
12 mm 955138 M8 W5/16" 12 B 52 20 34 20
13 mm 955139 M8 13 B 52 20 34 21,5
14 mm 955140 M10 14 B 52 20 34 22
17 mm 955141 M10 M12 W3/8" 17 B 52 24 34 25
Šesterorobna
17 mm 955149 M10 M12 W3/8" 17 B 75 24 57 25
12,7
vtičnica
19 mm 955142 M12 M14 W7/16" 19 B 52 24 34 28
19 mm 955150 M12 M14 W7/16" 19 B 75 24 57 28
21 mm 955143 W1/2" 21 D 52 24 34 31
21 mm 955151 W1/2" 21 D 75 24 57 31
21 mm 991480 W1/2" 21 D 125 24 107 31
22 mm 955144 M12 M14 M16 22 D 52 24 34 32,5
24 mm 955146 M16 M18 24 D 52 25 34 34
Ustrezen premer vijaka
Velikosti glavne
vtičnice (mm)
Velikosti
pogona
kvadratne
glave S (mm)
Naziv dela
Šesterorobna
širina čez
ploskve H (mm)
3. Letev podaljšek: šifra 873633
Letev podaljšek je primerna za delo v omejenih prostorih oz. v situacijah,
ko vtičnica ne dosega vijaka, ki se privija.
POZOR
Med uporabo letve podaljška se vrtilni moment privitja zmanjša, če primerjamo
z običajno vtičnico.
4. Univerzalen spoj: šifra 992610
Univerzalen spoj je primeren za tolčenje matic, ko je med vtičnico in ključem
kot oz. pri delu v zelo ozkih prostorih.
5. Vtičnica skoznjik
VtiËnica skoznjik se uporablja za privijanje vijakov in matic na prirobniËne dele
klimatskih naprav, tipskih cevi oz. kanalov itd.
6. Kotni priključek (Model EW-14R)
Kotni priključek se lahko uporabi le, ko je stroj nastavljen na matico ali vijak
pod pravim kotom.
7. Vmesnik za svedre: šifra 322752
Vmesnik se uporablja za privijanje majhnih vijakov (M6-M8).
OPOMBA:
(1) Vmesnik je nastavljen le na nakovalo (pogonski kot) glavne enote. Vmesnika
ni možno pritrditi na posebno dodatno nakovalo (kvadratni pogon).
(2) Pred začetkom dela z vmesnikom privijte nekaj vijakov, tako da nastavite
ustrezen vrtilni moment.
(3) Hitrost privijanja se občutno zmanjša pri privijanju vijakov za les, pločevinskih
in podobnih vijakov.
Pridržane pravice do sprememb dodatnih priključkov brez predhodnega obvestila.
UPORABE
䡬
Privijanje in odvijanje vseh vrst vijakov in matic, ki se uporabljajo za pritrjevanje
konstrukcijskih predmetov.
Šifra
Šesterorobna širina
čez ploskve H (mm)
993658 12
992613 13
992615 14
