Hitachi WR 14 DSL [45/100] Magyar
![Hitachi WR 14 DSL [45/100] Magyar](/views2/1000724/page45/bg2d.png)
44
Magyar

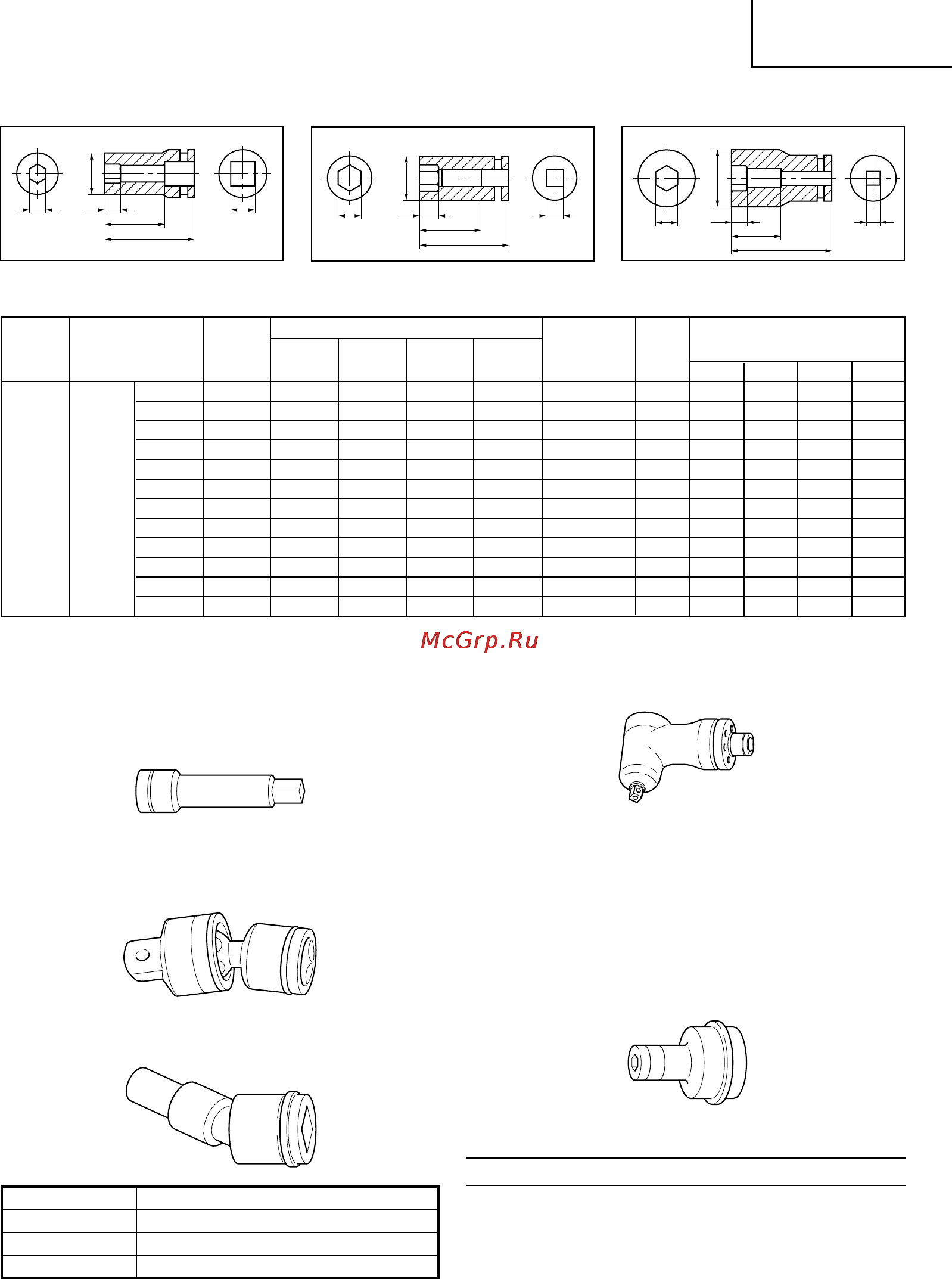

2. Hosszú befogópatron
B formájú C formájú
D formájú
H
S
L1
L2
L
ØF
H S
L1
L2
L
ØF
H
S
L1
L2
L
ØF
3. Hosszabbítórúd: kódszáma 873633
A hosszabbítórúd használata megkönnyíti a szűk helyen végzett munkát vagy
ha a rendelkezésre álló befogópatron nem éri el a meghúzandó csavart.
FIGYELEM!
Hosszabbítórúd használatakor a meghúzási nyomaték értéke valamivel kisebb
a szabványos befogópatron használatához képest.
4. Univerzális csuklókapcsoló: kódszáma 992610
Az univerzális csuklókapcsoló használata megkönnyíti az anyacsavarok
behajtását, ha a befogópatron szögben helyezkedik el a csavarhoz képest,
vagy ha a munkát nagyon szűk helyen kell végezni.
5. Csőhüvely
Ezt légkondicionálók, csővezetékek, stb. karimáin található csavarok és
anyacsavarok meghúzásához használják.
Kódszám
A lapok közt mért távolság hatszö-etű patronnál (mm)
993658 12
992613 13
992615 14
6. Saroktoldalék (EW-14R modell)
Ezt a toldalékot csak akkor használja, ha a gép derékszögben áll a behajtandó
anyához vagy csavarhoz képest.
7. Behajtófej adapter: kódszáma 322752
Kisméretű (M6-M8) csavarok meghúzására szolgál.
MEGJEGYZÉSEK
(1) Ez az adapter csak a fő készülék (hatszögletű) szárára szerelhető fel. A
behajtófej-adaptert nem lehet felszerelni a speciális tartozékként kapható
(négyszögletes) szárhoz.
(2) Mielőtt megkezdené a munkát az adapterrel, húzza meg a hozzátartozó
néhány csavart, ügyelve a megfelelő meghúzási nyomaték alkalmazására.
(3) A behajtási sebesség jelentősen csökken menetfúráskor, illetve facsavarok
vagy egyéb hasonló csavarok behajtásakor.
Az opcionális tartozékok előzetes bejelentés nélkül változhatnak.
ALKALMAZÁSOK
䡬
Szerkezeti elemek rögzítésére használt bármilyen típusú csavar és anyacsavar
meghúzása, ill. meglazítása.
Az alkatrész megnevezése
A lapok közt mért
távolság
hatszögletű
patronnál H (mm)
Kódszám
ISO ISO
Forma
(szabványos) (kisméretű)
LL1L2øF
12 mm 955138 M8 W5/16" 12 B 52 20 34 20
13 mm 955139 M8 13 B 52 20 34 21,5
14 mm 955140 M10 14 B 52 20 34 22
17 mm 955141 M10 M12 W3/8" 17 B 52 24 34 25
17 mm 955149 M10 M12 W3/8" 17 B 75 24 57 25
12,7
Hosszú
19 mm 955142 M12 M14 W7/16" 19 B 52 24 34 28
befogópatron
19 mm 955150 M12 M14 W7/16" 19 B 75 24 57 28
21 mm 955143 W1/2" 21 D 52 24 34 31
21 mm 955151 W1/2" 21 D 75 24 57 31
21 mm 991480 W1/2" 21 D 125 24 107 31
22 mm 955144 M12 M14 M16 22 D 52 24 34 32,5
24 mm 955146 M16 M18 24 D 52 25 34 34
A fő befogópatron
méretei (mm)
Nagy
feszítőerőre
méretezett
Hüvelykben
megadott méretű
csavarok
A négyszögletes
fejű
behajtószerkezet
méretei S (mm)
Az adott célra alkalmas csavar átmérője
2. Táblázat
05Hun_WH14DSL_EE 6/24/08, 13:4444
