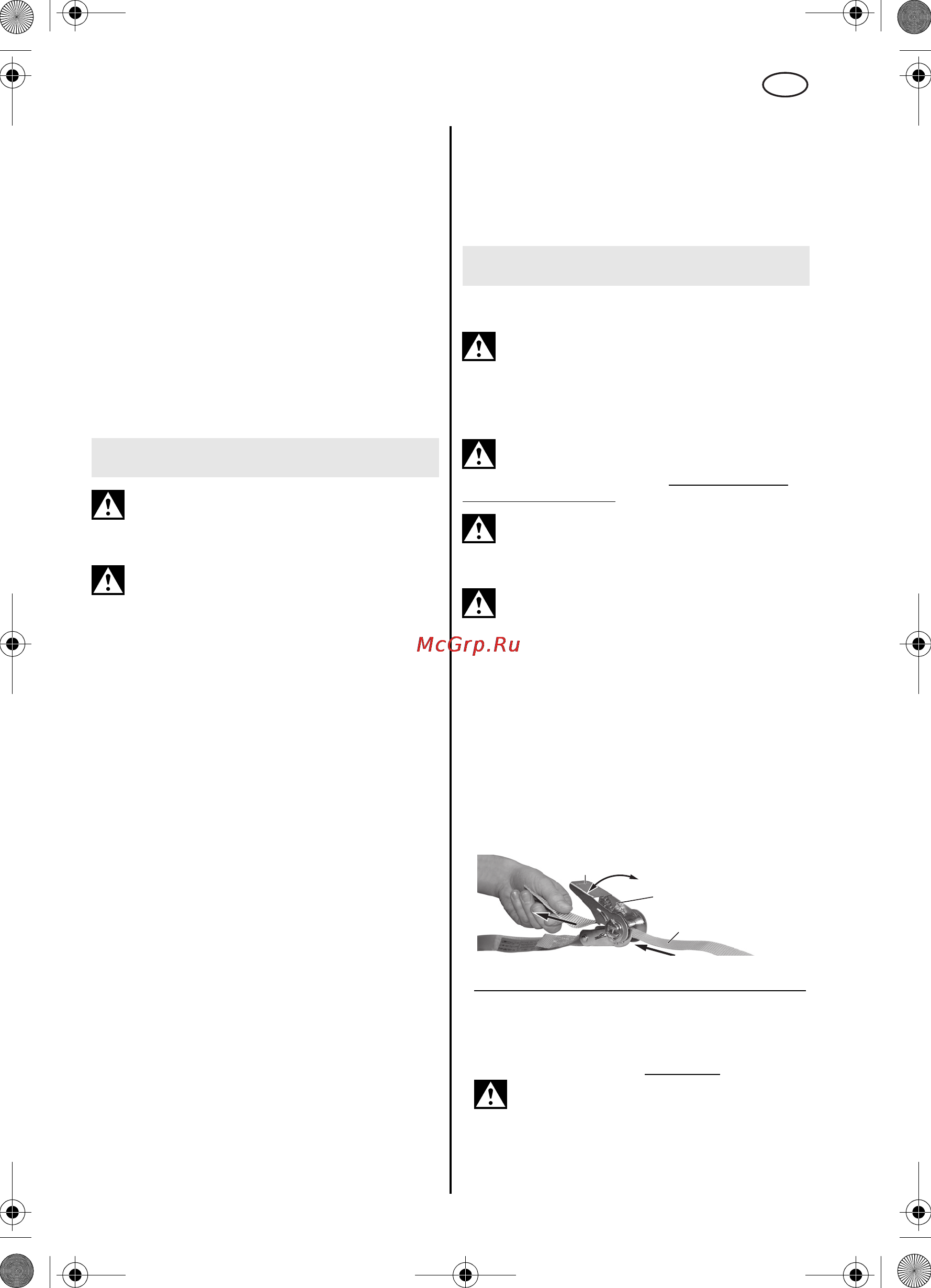

![Metabo MAG 32 [15/36] Mise en service](/views2/1075544/page15/bgf.png)
FRANÇAIS
15
F
15 Levier pour l'abaissement et le relèvement de
la machine d'entraînement
16 Interrupteur (mise en marche de la machine
d'entraînement)
17 Interrupteur (arrêt de la machine
d'entraînement)
18 Commutateur (activation / désactivation de
l'aimant)
19 Commutateur (sens de rotation) *
20 Pied magnétique / aimant
21 Vis sans tête du porte-outil *
22 Porte-outil (Weldon, 19 mm) *
23 Sécurité antirotation *
* en fonction de l'équipement / du type
Avant la mise en service, vérifier que la
tension secteur et la fréquence secteur indi-
quées sur la plaque signalétique correspondent
aux caractéristiques du réseau de courant.
Vérifier que l'outil est en bon état : avant
toute utilisation, s'assurer que les dispositifs
de protection et les pièces légèrement endomma-
gées fonctionnent parfaitement et de manière
conforme. Vérifier que les pièces mobiles
fonctionnent parfaitement et ne se bloquent pas,
et qu'aucune pièce n'est endommagée. Toutes les
pièces doivent être montées correctement et
satisfaire à toutes les conditions nécessaires pour
garantir le parfait fonctionnement de l'outil. Si des
dispositifs de protection et des pièces sont
endommagés, il faut les faire réparer ou changer
de manière conforme par un atelier spécialisé
agréé.
5.1 Raccordement électrique
La machine correspond à la classe de protection I
et, par conséquent, doit uniquement être
raccordée à des prises de courant avec terre
conformes aux prescriptions.
Contrôler régulièrement le cordon d'alimentation
de l'outil électrique. En cas de détérioration, le
faire remplacer par un technicien qualifié.
Si le travail nécessite l'emploi d'un cordon prolon-
gateur, en utiliser un comportant trois fils (son fil de
terre devant être bien raccordé au contact de terre
de la prise de courant et à celui de la fiche).
Pour tout travail à l'air libre, utiliser uniquement les
cordons prolongateurs prévus à cet effet et
portant les indications correspondantes.
Contrôler régulièrement les câbles prolongateurs.
En cas de détérioration, les remplacer.
Les câbles prolongateurs doivent être adaptés à la
puissance absorbée de la machine d'entraînement
et du support de perçage magnétique (cf. carac-
téristiques techniques). Lors de l'utilisation d'un
tambour porte-câble, toujours dérouler le câble
entièrement.
6.1 Fixation de la sangle de sécurité
Pour un perçage sur des surfaces verticales
ou obliques et au-dessus de la tête, le
support de perçage magnétique doit être sécurisé
à l'aide de la
sangle de sécurité
(1) fournie, de
manière à ce qu'il ne puisse pas chuter en cas
d'éventuelle coupure de l'alimentation électrique.
Fixer la
sangle de sécurité
(1) de sorte qu'en
cas de coupure de courant le support de
perçage magnétique bascule dans la direction
opposée à l'utilisateur.
Remplacer la
sangle de sécurité
(1) si elle a
été soumise à une sollicitation après avoir
amorti la chute du support de perçage magné-
tique.
Attention ! Contrôler si la
sangle de sécurité
(1)
ne présente pas d'endommagements.
Avant chaque utilisation, vérifier scrupuleusement
la fonction irréprochable et conforme aux prescrip-
tions de la
sangle de sécurité
(1). Si la
sangle de
sécurité
(1)
est endommagée ou si le mécanisme
d'encliquetage (2) ne fonctionne plus correcte-
ment, remplacer immédiatement la
sangle de
sécurité
.
- Fixer la
sangle de sécurité
(1) à l'un des deux
points de retenue (3) du support de perçage
magnétique.
- Fixer ensuite la
sangle de sécurité
à un autre
point de fixation approprié ou au matériau à
usiner.
- Consignes concernant la
sangle de sécurité
(1) :
Insérer l'extrémité libre de la
sangle de sécurité
(1) par le bas à travers la fente dans l'arbre du
mécanisme d'encliquetage, puis tirer l'extrémité
libre de la
sangle de sécurité jusqu'à ce qu'elle
soit appliquée de façon non serrée.
Elle ne doit pas être appliquée de façon
serrée, afin que la sangle de sécurité
puisse être
enroulée de plus de 1 tour
-
Une
fixation sûre est seulement possible dans ce
cas.
Serrer la sangle de sécurité en effectuant
5 Mise en service
6 Utilisation
1
(b)
(a)
17027034_0710 MAG 32 MAG 50 NAFTA.book Seite 15 Mittwoch, 28. Juli 2010 10:03 10
