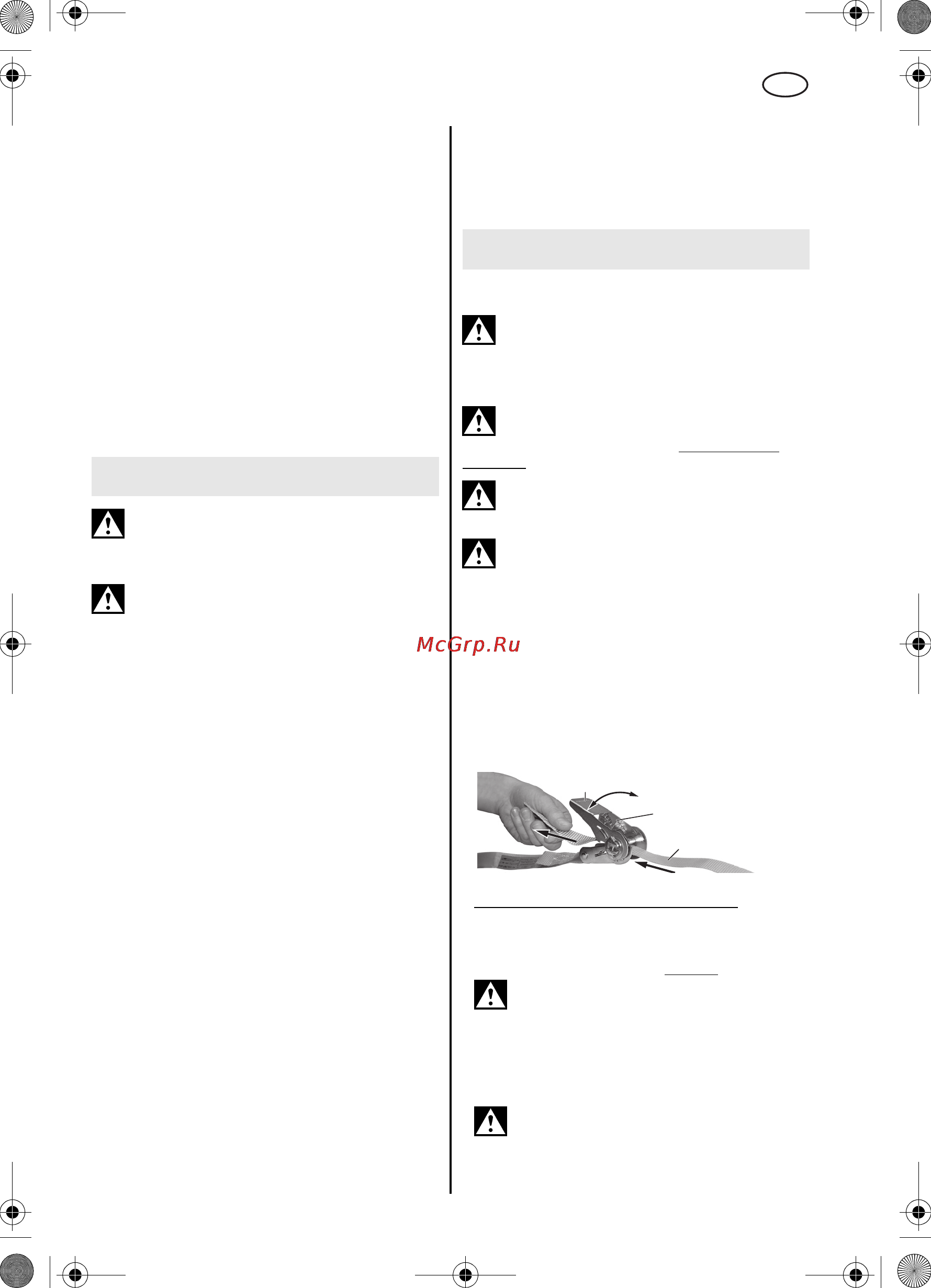

![Metabo MAG 50 [31/36] Colocação em operação](/views2/1075544/page31/bg1f.png)
PORTUGUÊS
31
PT
12 Regulador (regulação das rotações) *
13 Indicador de sinal electrónico*
14 Carro
15 Alavanca para subir e descer o motor de
propulsão
16 Interruptor (ligar o motor de propulsão)
17 Interruptor (desligar o motor de propulsão)
18 Interruptor (ligar/desligar o magneto)
19 Interruptor (sentido de rotação) *
20 Bloco magnético / magneto
21 Cavilhas roscadas do porta-ferramentas *
22 Porta-ferramentas (Weldon, 19 mm) *
23 Bloqueio *
* Conforme equipamento/ conforme tipo
Antes de ligar o cabo de alimentação, deve
verificar se a voltagem e a frequência da rede
de alimentação se adequam aos valores inscritos
na placa técnica da ferramenta.
Verifique se a ferramenta eléctrica apresenta
eventuais danificações: Antes de continuar a
usar a ferramenta eléctrica, deve controlar a
função devida e impecável dos dispositivos de
protecção e das peças levemente danificadas.
Verifique se as peças móveis funcionam devida-
mente e se não travam, ou se há peças danifi-
cadas. Para garantir a operação devida da ferra-
menta eléctrica, todas as peças devem estar
correctamente montadas e cumpridas todas as
condições. Dispositivos de segurança e peças
danificadas devem ser reparadas ou substituídas
devidamente por uma pessoa técnica reconhe-
cida.
5.1 Conexão à rede
A ferramenta eléctrica corresponde à classe de
protecção I e portanto, só deve ser conectada a
uma tomada devidamente aterrada.
Controle regularmente o cabo de conexão da
ferramenta eléctrica e quando danificado, mande
substituí-lo por um técnico homologado.
Aquando for utilizado um cabo adaptador, este
deve ser do tipo de fios triplos (e seu fio de ligação
à terra de condução impecável, ligado com o
contacto protector da tomada de acoplamento e
do conector).
Para utilização ao ar livre, deve usar somente
cabos adaptadores homologados e devidamente
identificados.
Controle regularmente os cabos adaptadores e
substitua-os, quando danificados.
Os cabos adaptadores têm de ser adequados
para a potência absorvida do motor de propulsão
e da coluna magnética (cf. Dados técnicos). No
caso em que utilizar um rolo para cabos, deve
sempre desenrolar completamente o cabo.
6.1 Fixação do cinto de segurança
Para furar em superfícies inclinadas e verti-
cais e no tecto, a coluna magnética tem de
ser protegida mediante o
cinto de segurança
(1)
fornecido, de modo que não possa cair no caso de
falha de energia eléctrica.
Fixe o
cinto de segurança
(1) de modo que
em caso de falha de energia eléctrica, a
coluna magnética se desloque para longe do
operador.
Substituir o
cinto de segurança
(1) quando
tem sido carregado devido ao recolhimento
de uma coluna magnética a cair.
Atenção! Verifique se o
cinto de segurança
(1)
apresente qualquer danificações. Antes
de utilizar o
cinto de segurança
(1), deve sempre
controlar a sua perfeita e devida função. A qual-
quer indício de danificação do
cinto de segurança
(1)
ou quando já não for garantida a função
impecável da roquete (2), deve sempre substituir o
cinto de segurança
.
- Fixar o
cinto de segurança
(1) num dos dois
pontos de retenção (3) na coluna magnética.
- Em seguida, fixar o
cinto de segurança
num
ponto de fixação adequado ou no material a ser
processado.
- Notas sobre o
cinto de segurança
(1):
Passe a extremidade livre do
cinto de segurança
(1) por baixo pela abertura no veio da roquete e
puxe na extremidade livre do
cinto de segu-
rança, até obter um ajuste folgado
.
O cinto de segurança não deve ficar muito
ajustado para que se possa
enrolar o
mesmo por mais de 1 volta.
-
Só assim é
possível uma fixação segura.
Estique o cinto
de segurança com movimentos de bombeam-
ento na alavanca da roquete (a).
Soltar o
cinto de segurança:
Atenção, a tensão solta repentinamente!
Para soltar o
cinto de segurança
, abra bem
a roquete e em simultâneo, puxe o laço de
bloqueio (b) com o dedo para cima.
5 Colocação em operação
6 Utilização
1
(b)
(a)
17027034_0710 MAG 32 MAG 50 NAFTA.book Seite 31 Mittwoch, 28. Juli 2010 10:03 10
