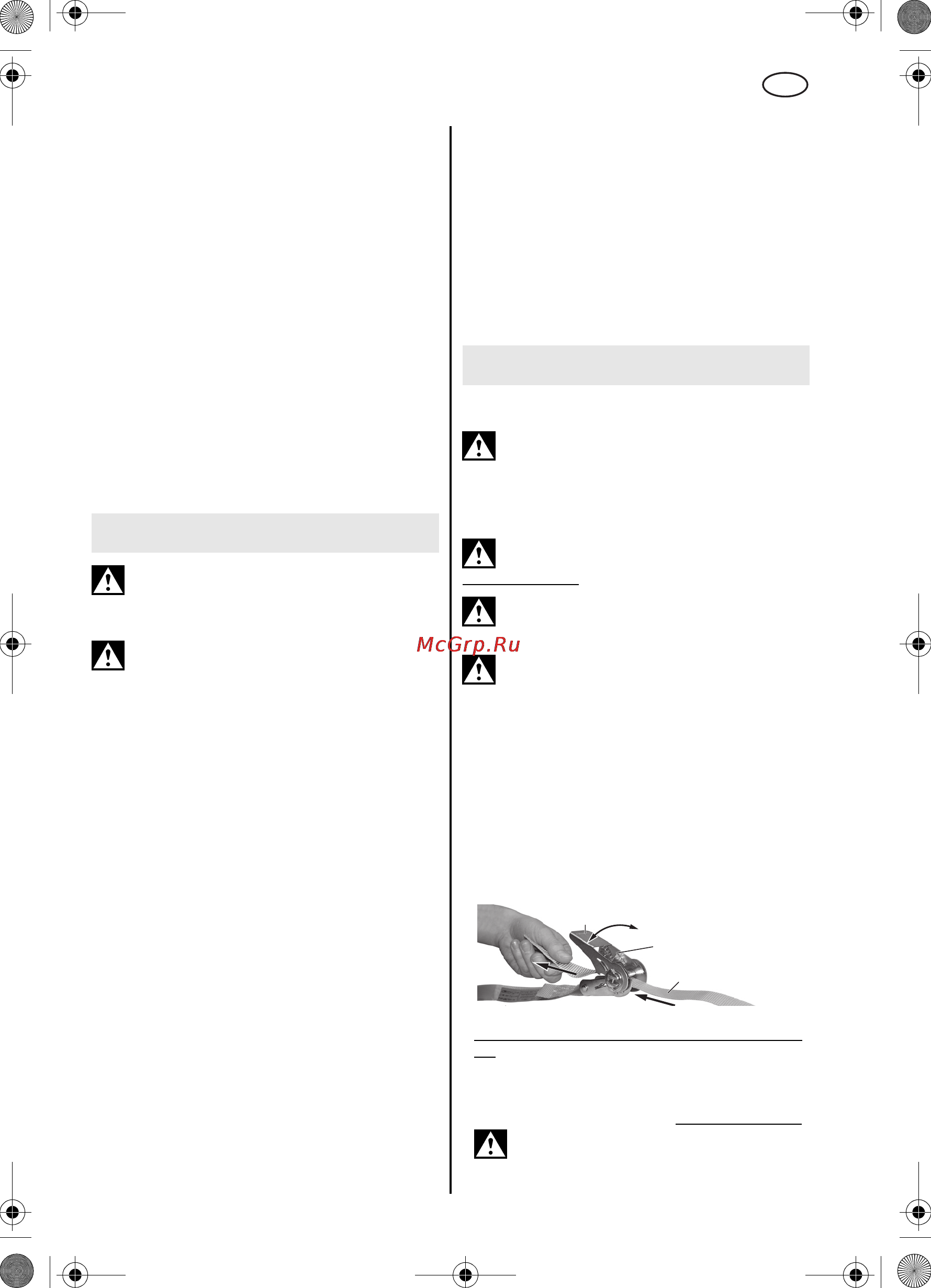

![Metabo MAG 50 [23/36] Puesta en marcha](/views2/1075544/page23/bg17.png)
ESPAÑOL
23
ES
11 Husillo de taladrar con introducción de herra-
mientas (MK 2) *
12 Rueda de ajuste (ajuste de revoluciones) *
13 Indicación señal electrónica *
14 Carro
15 Palanca para levantar y bajar el
accionamiento
16 Interruptor (conectar accionamiento)
17 Interruptor (desconectar accionamiento)
18 Interruptor (conectar/desconectar imán)
19 Interruptor (dirección de giro) *
20 Peana magnética / imán
21 Tornillos prisioneros del soporte de herra-
mienta *
22 Vástago de herramienta (Weldon, 19 mm) *
23 Seguro de torsión *
* depende de equipamiento / depende de tipo
Antes de enchufar compruebe que la tensión
y la frecuencia de la red, indicadas en la
placa de identificación, corresponden a las de la
fuente de energía.
Revise que la máquina no presente daños:
antes de seguir utilizándola es preciso
inspeccionar a fondo los dispositivos protectores
o las piezas parcialmente dañadas para
asegurarse de que funcionen correctamente y
conforme al uso previsto. Compruebe que las
piezas móviles funcionen adecuadamente y no se
atasquen y que el resto de las piezas no estén
dañadas. Todas las piezas deben estar montadas
correctamente y cumplir las condiciones necesa-
rias para garantizar un funcionamiento óptimo de
la máquina. Las piezas y los dispositivos protec-
tores dañados deben ser reparados o reempla-
zados conforme al uso previsto en un taller espe-
cializado homologado.
5.1 Conexión eléctrica
La máquina corresponde a la categoría de protec-
ción I por lo que sólo debe ser conectado a
enchufes correctamente conectados a tierra.
Controle de forma periódica el cable de conexión
de la herramienta eléctrica y, en caso de que
presente daños, acuda a un técnico especialista
autorizado para que lo sustituya.
Si necesita utilizar un cable de prolongación, éste
deberá ser de tres hilos (conductor protector
conductivo en buen estado y conectado al
contacto de puesta a tierra del acoplamiento y al
contacto del enchufe).
Para el uso al aire libre use únicamente exten-
siones eléctricas aprobadas y correspondiente-
mente señaladas.
Controle las extensiones eléctricas de forma peri-
ódica y cámbielas en caso de que presenten
daños.
Extensiones eléctricas deben ser apropiadas para
el consumo de potencia del accionamiento y del
caballete magnético de taladrado (comp. datos
técnicos). En caso de utilizar un enrollador de
cable, desenrolle siempre el cable por completo.
6.1 Colocar correa de seguridad
Para trabajos en superficies diagonales y
verticales y por encima de la cabeza el cabal-
lete magnético de taladrado debe ser asegurado
con la
correa de seguridad
(1) incluida de tal
manera que en caso de una interrupción de
alimentación de tensión eléctrica éste no se caiga.
Fije la
correa de seguridad
(1) de tal manera
que el caballete magnético de taladrado se
retire del usuario
al faltar la tensión de mando.
Cambie la
correa de seguridad
(1) cuando
haya sido activado una vez al sujetar el
caballete magnético de taladrado al caerse éste.
¡Atención! Compruebe la integridad de la
correa de seguridad
(1)
. Previo a cada uso
controle cuidadosamente la
correa de seguridad
(1) en cuanto a su funcionamiento correcto y
conforme al uso prescrito. Si la
correa de segu-
ridad
(1)está dañada o la función del trinquete (2)
no sea correcta cambie inmediatamente la
correa
de seguridad
.
- Sitúe la
correa de seguridad
(1) en uno de los
dos puntos de soporte (3) del caballete magné-
tico de taladrado.
- Después fije la
correa de seguridad
en otro
punto apropiado de fijación o en el material a
trabajar.
- Indicaciones acerca de la
correa de seguridad
(1):
Coloque la parte libre de la
correa de seguridad
(1) desde abajo en el eje del trinquete pasando
por la ranura y tire del final libre de la
correa de
seguridad hasta que esté un ligeramente tenso
.
No debe estar completamente tenso para
que se pueda envolver la correa de segu-
ridad
por más de una circunferencia
-
sólo
5 Puesta en marcha
6Manejo
1
(b)
(a)
17027034_0710 MAG 32 MAG 50 NAFTA.book Seite 23 Mittwoch, 28. Juli 2010 10:03 10
