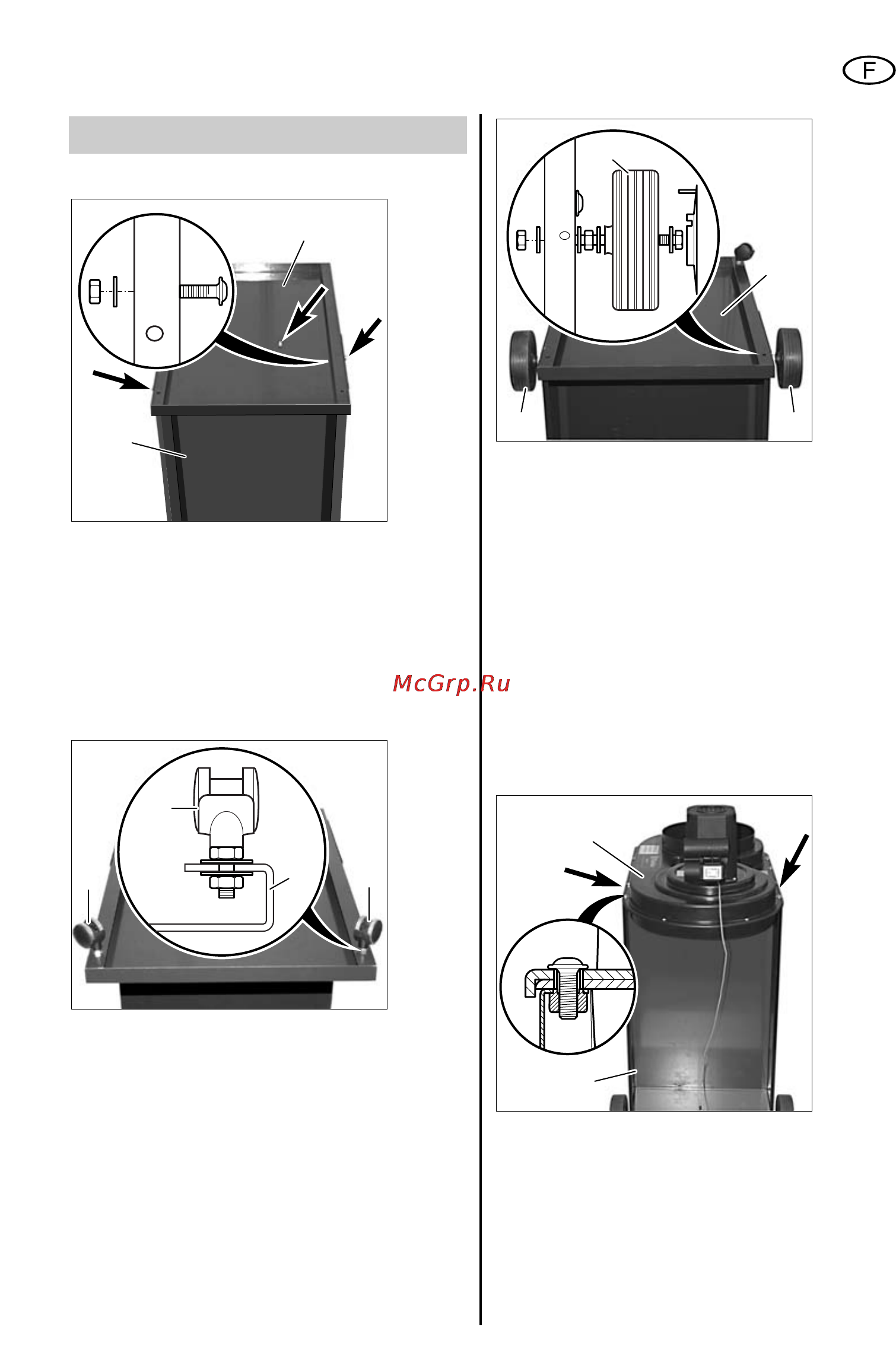

6 Montage

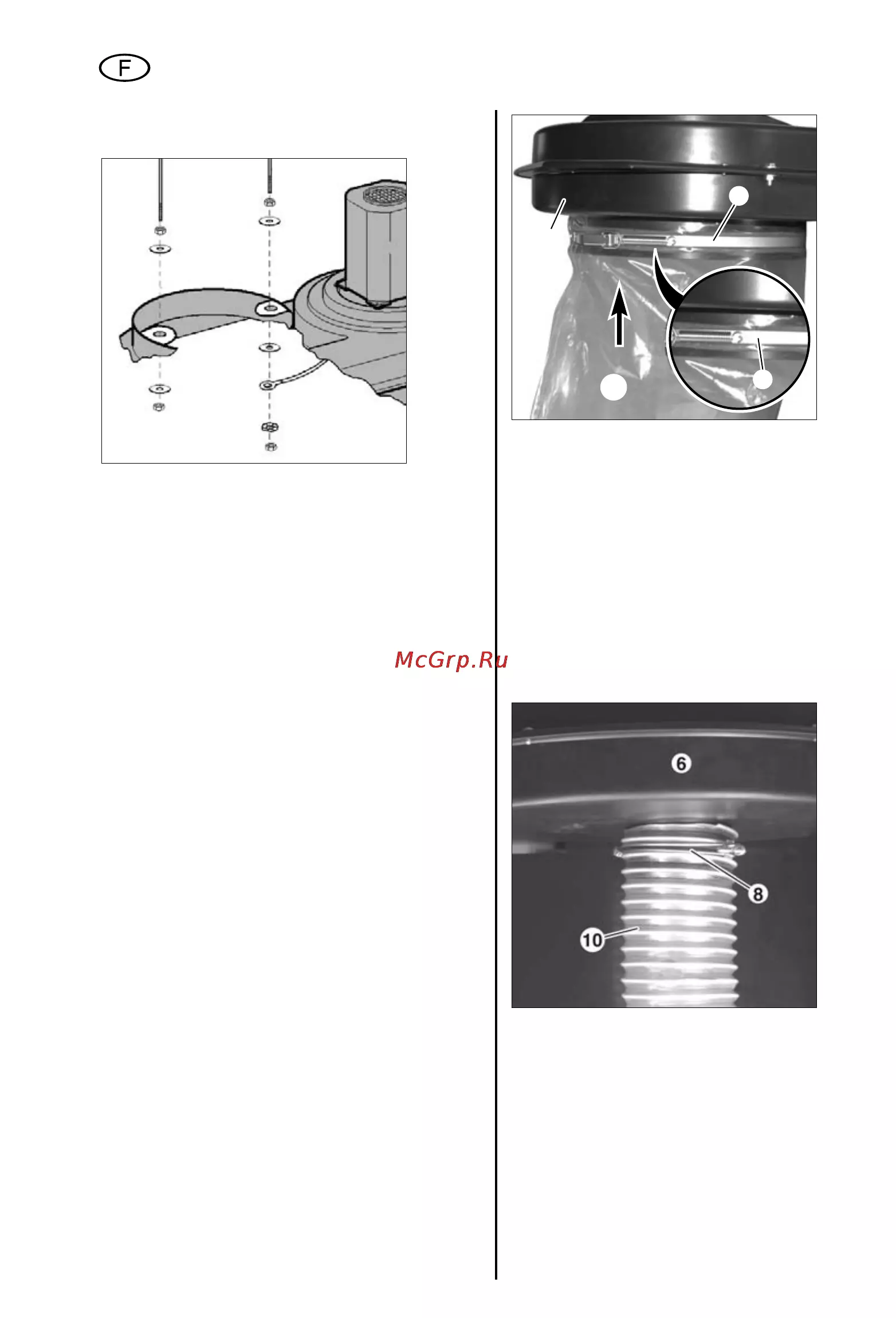

6.1 Bâti
Placer la colonne (16) avec l’ouverture vers le
bas. Poser l’embase (14) et la fixer avec 5 vis
à six pans creux M6x16, des rondelles de 6,4
et des écrous M6 comme indiqué sur la figure.
Pour ce faire, utiliser une clé à douille
(de 10 mm) et un tournevis pour vis à six pans
creux (de 4 mm).
6.2 Roulettes de guidage et roues
Placer une rondelle de 8,4 sur la tige filetée de
la roulette de guidage (13). Enficher la roulette
de guidage (13) avec la rondelle dans les
orifices prévus à cet effet sur l’embase (14).
Monter une rondelle de 8,4 et un écrou six
pans M8. Visser à fond l’écrou six pans à l’aide
d’une clé plate (de 13 mm). Pour ce faire,
maintenir fermement en place la roulette de
guidage à l’aide d’une seconde clé plate
(de 13 mm).
Mettre la roue (15) en place avec deux
rondelles de 8,4 sur la vis à six pans M8x60 et
serrer l’écrou six pans M8 de telle sorte que la
roue (15) puisse facilement tourner entre les
rondelles sur la vis à six pans. Placer une
rondelle de 8,4 sur la vis à six pans sur
laquelle la roue (15) est prémontée. Introduire
la vis à six pans par les orifices latéraux dans
l’embase (14) et la fixer avec une rondelle de
8,4 et un écrou six pans M8. Enfoncer le cache
sur la roue comme indiqué sur la figure,
jusqu’à ce qu’il s’enclenche avec un déclic
audible.
6.3 Unité d’aspiration
Poser la colonne (16) et l’embase sur les
roues. Poser l’unité d’aspiration (6) sur la
colonne (16) et la positionner. Introduire
4 vis à six pans creux M6x16 en haut par les
orifices prévus et les fixer à l’aide d’un
tournevis (de 4 mm).
6
16
15 15
14
15
13
13
13
14
16
14
19
FRANÇAIS
