en trabajos a domicilio ni por ninguna persona
en situación laboral similar.

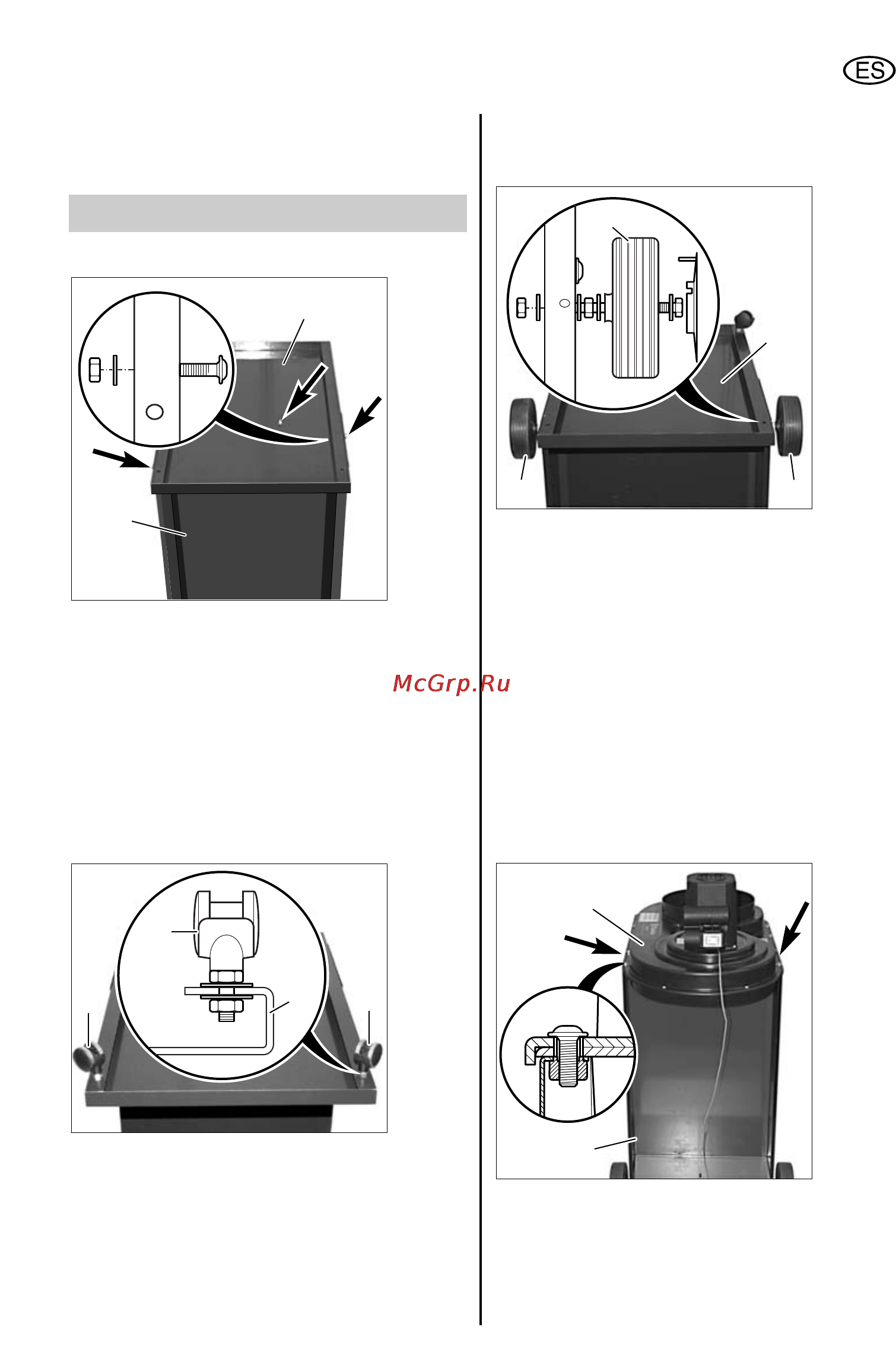

6 Montaje
6.1 Subestructura
Colocar la columna (16) con la entalladura
hacia abajo. Colocar la placa base (14) y fijarla
con 5 tornillos de cabeza con hexágono interior
M6x16, arandelas 6,4 y tuercas hexagonales
M6 tal como se muestra en la figura. Para
apretar las atornilladuras, debe utilizarse una
llave de vaso de ancho 10 mm y un
destornillador para tornillos con hexágono
interior de ancho 4 mm.
6.2 Rodillos guía y ruedas
Colocar la arandela 8,4 en el tornillo de
sujeción del rodillo guía (13). Introducir el
rodillo guía (13) con arandela en los orificios
correspondientes de la placa base (14).
Colocar la arandela 8,4 y la tuerca hexagonal
M8. Apretar la tuerca hexagonal con la llave de
boca de ancho 13 mm.
Sujetar al mismo tiempo el rodillo guía con una
segunda llave de boca de ancho 13 mm.
Insertar la rueda (15) con dos arandelas 8,4 en
el tornillo de cabeza hexagonal M8x60 y
apretar la tuerca hexagonal M8 de forma que
la rueda (15) gire con facilidad entre las
arandelas del tornillo de cabeza hexagonal.
Colocar la arandela 8,4 en los tornillos de
cabeza hexagonal con la rueda montada (15).
Insertar el tornillo de cabeza hexagonal a
través de los orificios laterales en la placa base
(14) y sujetarlo con la arandela 8,4 y la tuerca
hexagonal M8. Presionar la tapa protectora en
la rueda, tal como se muestra en la figura,
hasta que quede enclavada de forma audible.
6.3 Unidad de aspiración
Poner la columna (16) con la placa base sobre
las ruedas. Colocar la unidad de aspiración (6)
sobre la columna (16) y alinearla. Insertar
4 tornillos de cabeza con hexágono interior
M6x16 en los orificios correspondientes de la
6
16
15 15
14
15
13
13
13
14
16
14
37
ESPAÑOL
