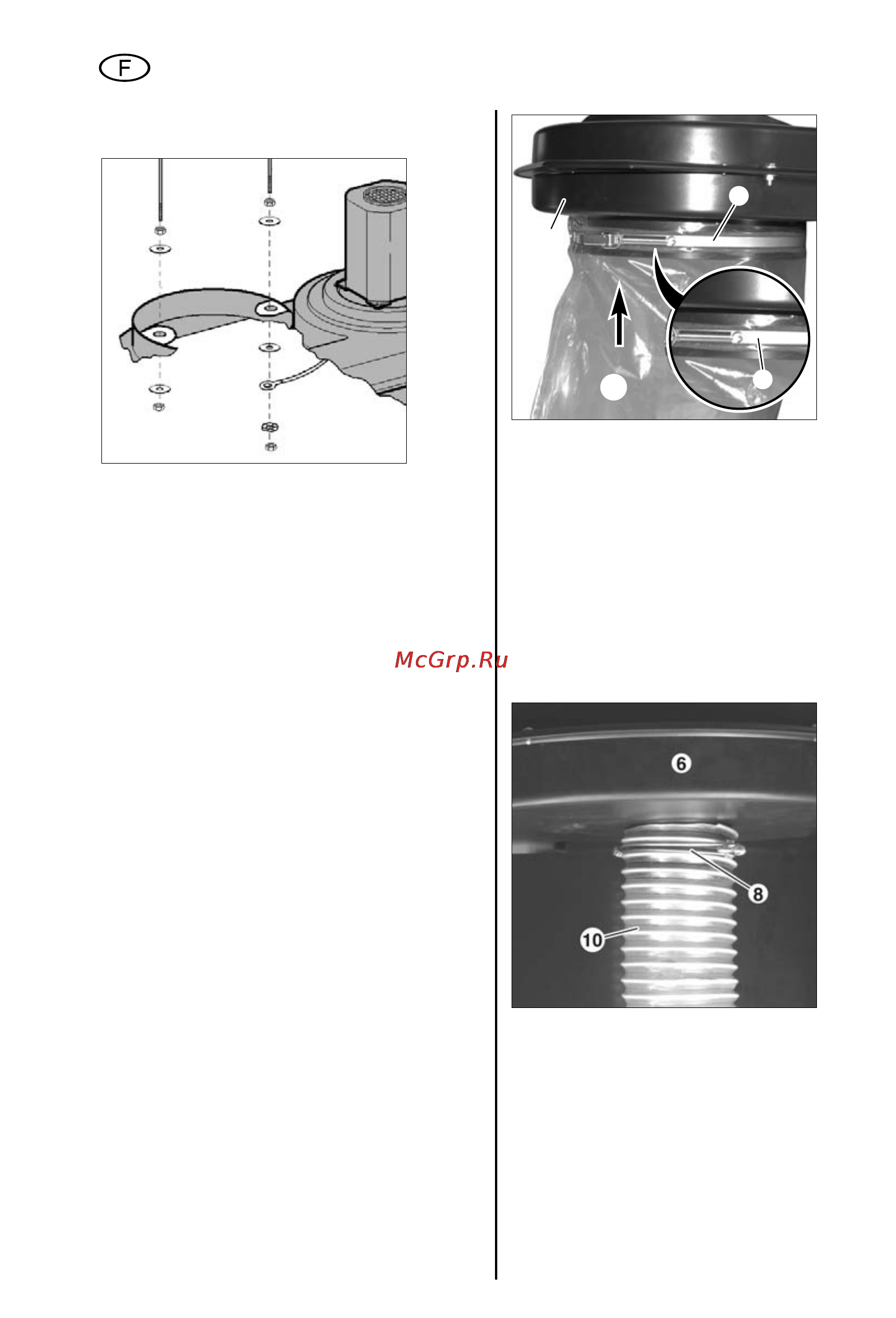

6.4 Filtre, étrier de maintien du filtre
et sac à copeaux
Dévisser les écrous hexagonaux M6 jusqu’au
milieu du filetage sur l’étrier de maintien du
filtre (2). Positionner les rondelles 6,4 et insérer
l’étrier de maintien du filtre (2) dans les trous
prévus sur le groupe d’aspiration (6).
Fixer la rondelle 6,4, la tresse de masse et la
rondelle éventail sur l’étrier de maintien du filtre
(2) suivant l’illustration, à l’aide de l’écrou
hexagonal M6. Serrer l’écrou hexagonal M6.
Sur le côté opposé de l’étrier de maintien du
filtre (2), visser la rondelle 6,4 à l’aide de
l’écrou hexagonal M6 et serrer.
Enfiler le filtre (1) par-dessus l’étrier de
maintien du filtre (2). Glisser le collier par-
dessus le filtre (1). Enfiler le filtre (1) ensemble
avec le collier par-dessus le raccord du groupe
d’aspiration (6). Veiller à ce que sur tout le
pourtour, le filtre (1) soit placé par-dessus le
raccord du groupe d’aspiration (6) et sous le
collier. Serrer le collier à l’aide d’un tournevis.
Glisser le collier (9) par-dessus le sac à
copeaux (11). Enfiler le collier ensemble avec
le sac sur le raccord placé du côté inférieur du
groupe d’aspiration (6). Veiller à ce que sur
tout le pourtour, le sac à copeaux (11) soit
placé par-dessus le raccord du groupe
d’aspiration (6) et sous le collier. Repositionner
le collier de manière à le placer sur la bande
de mousse grise sur tout le pourtour. Fixer le
collier (9) en rabattant le levier de fermeture.
6.5 Flexible d’aspiration
Glisser le collier à flexible (8) par-dessus le
flexible d’aspiration (10). Raccorder le flexible
d’aspiration (10) sur le petit raccord du groupe
d’aspiration (6). Veiller à ce que le flexible
d’aspiration (10) le recouvre bien sur tout le
pourtour. Fixer le flexible d’aspiration à l’aide
du collier à flexible (8).
6
9
9
11
20
FRANÇAIS
