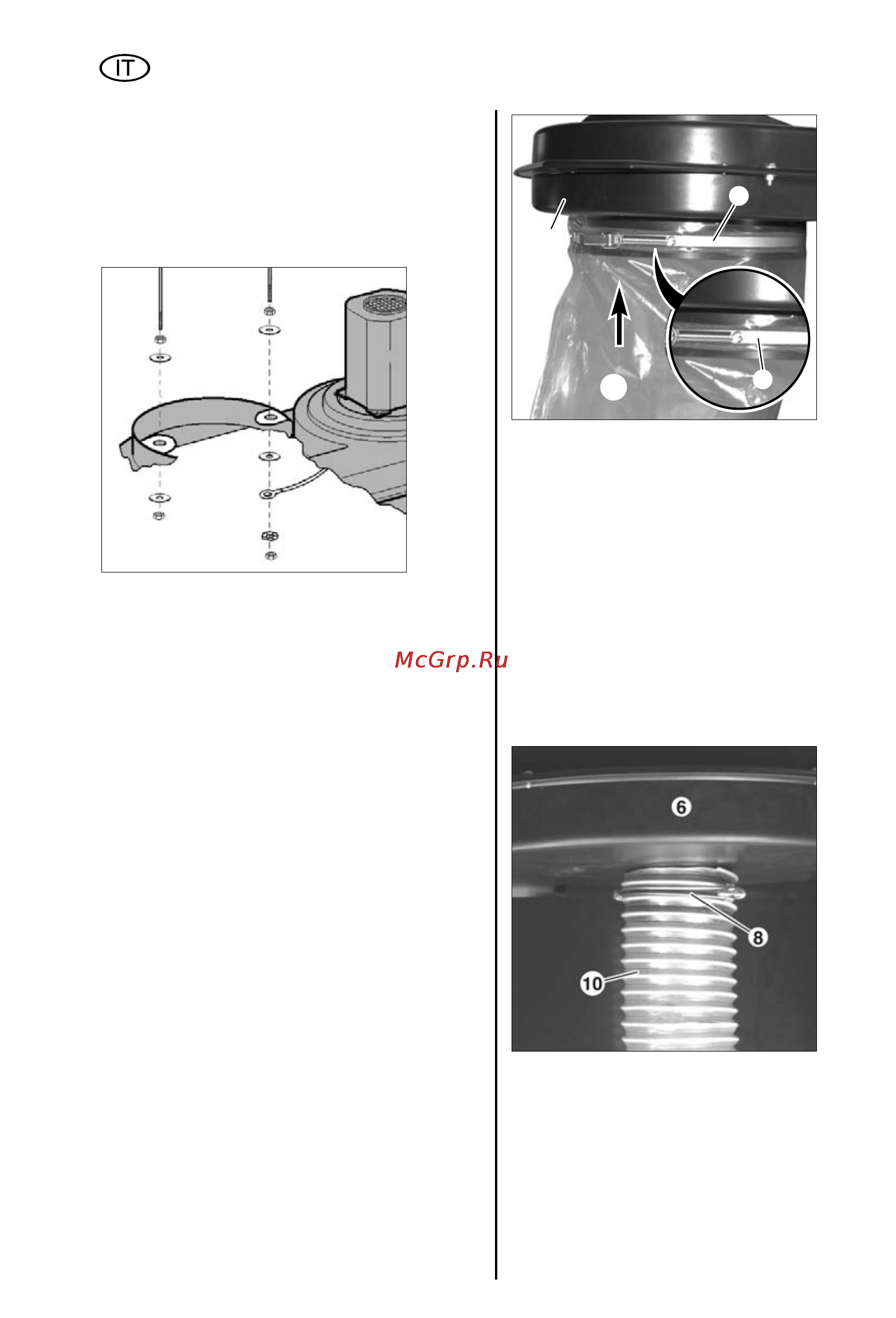

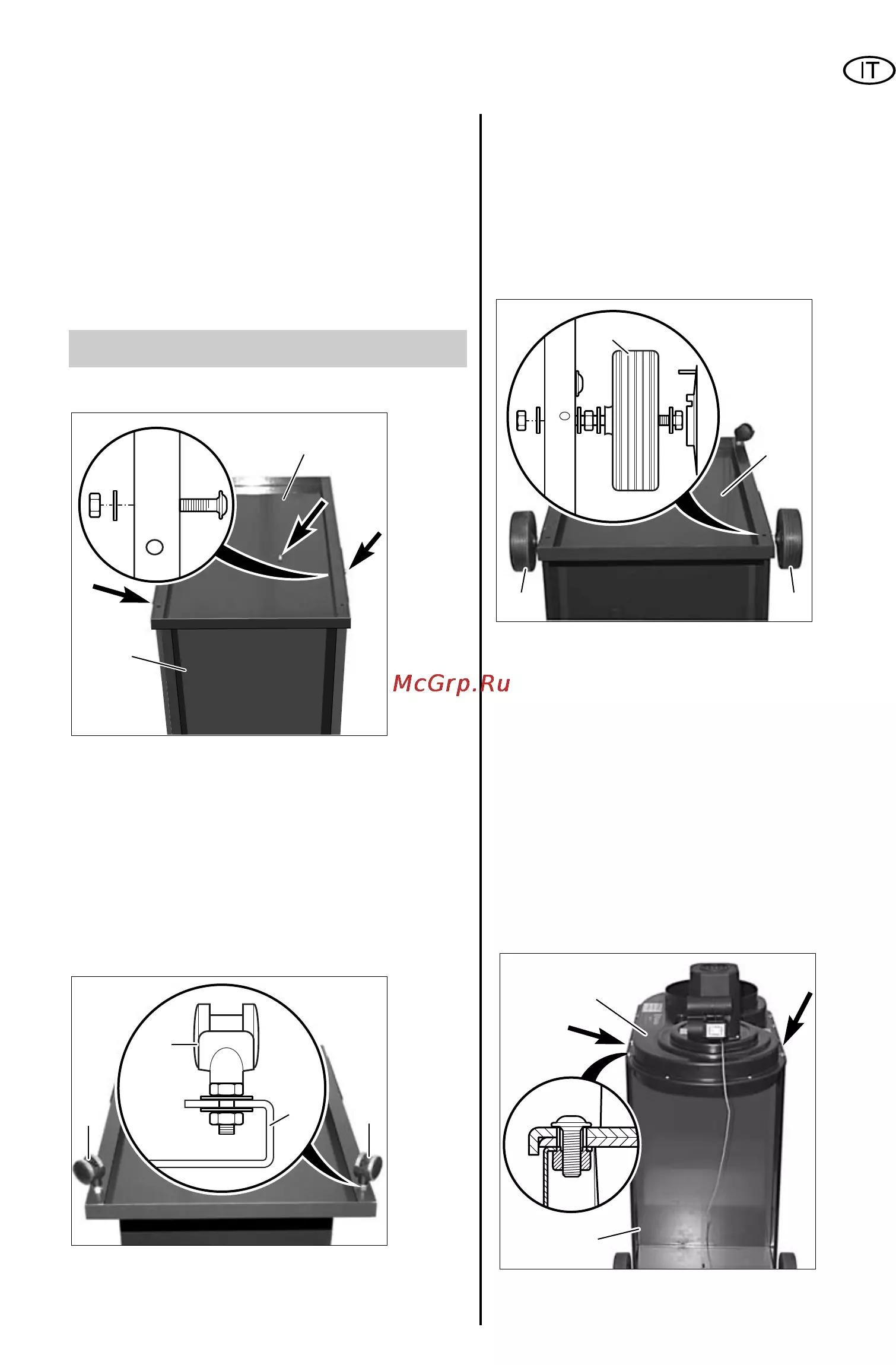

allineare il gruppo aspirazione (6) sulle colonne
(16). Inserire in alto 4 viti ad esagono incassato
M6x16 attraverso i fori presenti e fissarle
utilizzando un cacciavite SW 4 mm.
6.4 Filtro, staffa portafiltro e sacchetto
raccoglitrucioli
Svitare i dadi esagonali M6 fino a metà del
filetto della staffa portafiltro (2). Inserire le
rondelle 6,4 ed introdurre la staffa portafiltro (2)
nei fori presenti nel gruppo aspirazione (6).
In base all’illustrazione, con un dado
esagonale M6, fissare la rondella 6,4, il cavo
per la messa a terra, la rondella di sicurezza
dentata a ventaglio, alla staffa portafiltro (2).
Serrare il dado esagonale M6.
Sull’altro lato della staffa portafiltro (2), con un
dado esagonale M6 avvitare e serrare la
rondella 6,4.
Ripiegare il filtro (1) sulla staffa portafiltro (2).
Spingere la fascetta di fissaggio sopra al filtro
(1). Ripiegare il filtro (1) con la fascetta di
fissaggio sull’attacco nel gruppo aspirazione
(6). Accertarsi che il filtro (1), per tutto il suo
perimetro, si trovi sopra all’attacco nel gruppo
aspirazione (6) e sotto la fascetta di fissaggio.
Fissare la fascetta mediante un cacciavite.
Spingere la fascetta di fissaggio (9) sopra al
sacchetto raccoglitrucioli (11). Ripiegare la
fascetta di fissaggio con il sacchetto
sull’attacco nella parte inferiore del gruppo
aspirazione (6). Accertarsi che il sacchetto
raccoglitrucioli (11), per tutto il suo perimetro, si
trovi sopra all’attacco nel gruppo aspirazione
(6) e sotto la fascetta di fissaggio. Posizionare
la fascetta di fissaggio in modo tale che
appoggi, tutt’intorno, sulle strisce in espanso
grigie. Fissare la fascetta di fissaggio (9)
mediante la leva di chiusura.
6.5 Tubo flessibile di aspirazione
Inserire la clip fermatubi (8) sul tubo flessibile di
aspirazione (10). Innestare il tubo flessibile di
aspirazione (10) sull’attacco piccolo nel gruppo
aspirazione (6). Accertarsi che il tubo flessibile
(10) appoggi tutt’intorno. Fissare il tubo
flessibile con le apposite clip fermatubi (8).
6
9
9
11
