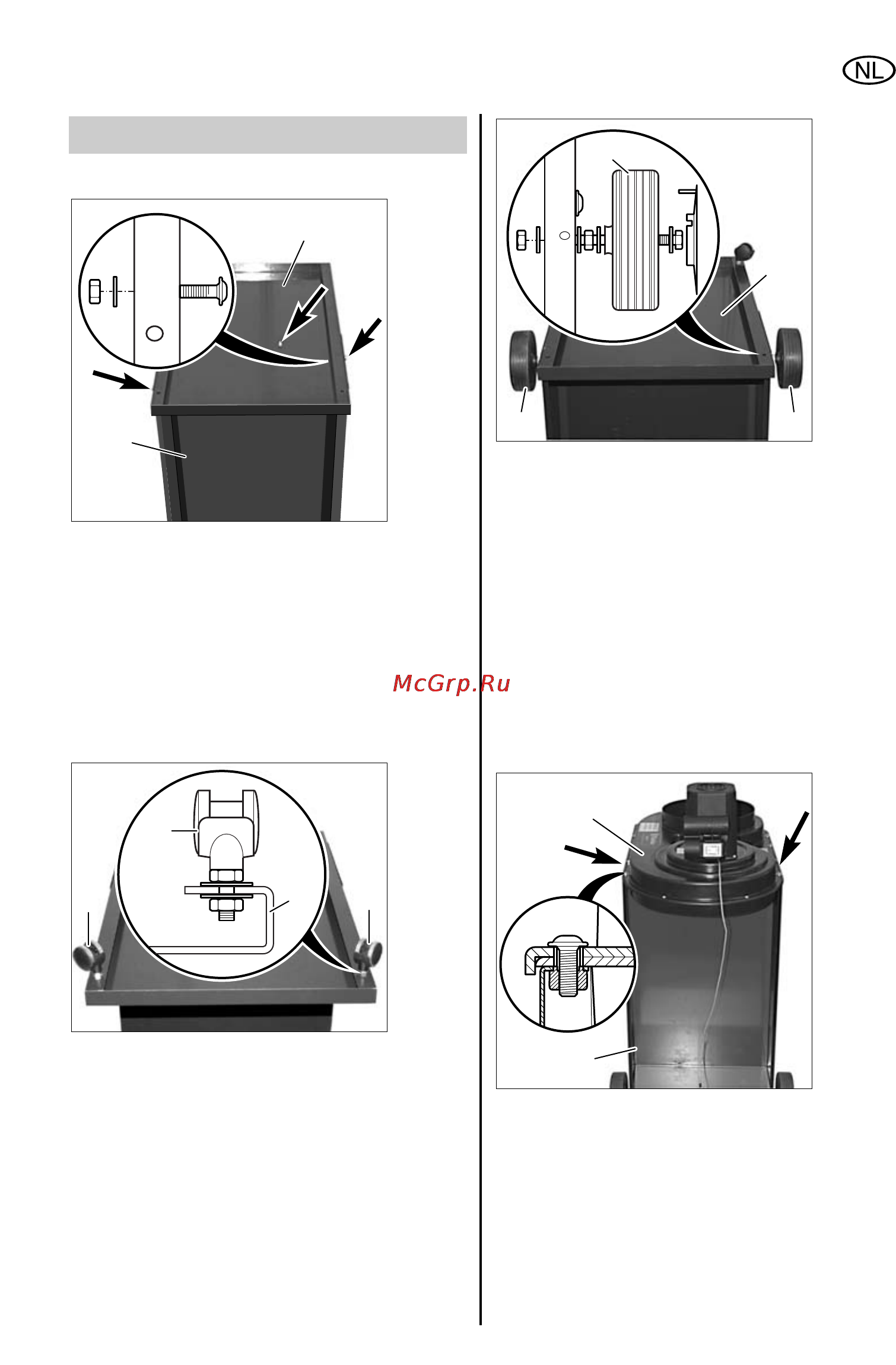

6 Montage
6.1 Onderbouw
Zuil (16) met uitsparing naar beneden
neerzetten. Bodemplaat (14) erop leggen en
met 5 inbusschroeven M6x16, schijven 6,4 en
zeskantmoeren M6 bevestigen, zoals op de
afbeelding te zien is. Voor het bevestigen van
de schroefverbindingen gelieve gebruik te
maken van steeksleutel SW 10 mm en een
schroevendraaier voor inbusbouten SW 4 mm.
6.2 Zwenkwielen en wielen
Schijf 8,4 op de schroefdraadpen van het
zwenkwiel (13) zetten. Zwenkwiel (13) met de
schijf in de openingen van de bodemplaat (14)
steken, schijf 8,4 en zeskantmoer M8 erop
zetten, zeskantmoer met steeksleutel SW 13
vastdraaien. Daarbij zwenkwiel met de andere
steeksleutel SW 13 mm vasthouden.
Wiel (15) met twee schijven 8,4 op
zeskantschroef M8x60 steken en zeskantmoer
M8 zo bevestigen dat het wiel (15) tussen de
schijven op de zeskantschroef gemakkelijk
gedraaid kan worden. Schijf 8,4 op de
zeskantschroef met het vooraf gemonteerde
wiel (15) zetten. Zeskantschroef door de
openingen in de zijkant van de bodemplaat
(14) steken en met schijf 8,4 en zeskantmoer
M8 bevestigen. Afschermkap op het wiel
drukken, zoals op de afbeelding te zien is, tot
deze hoorbaar inklikt.
6.3 Zuigaggregaat
Zuil (16) met bodemplaat op de loopwielen
zetten. Zuigaggregaat (6) op de zuil (16)
leggen en uitrichten. 4 inbusschroeven M6x16
bovenaan door de openingen steken en met
schroevendraaier SW 4 mm bevestigen.
6
16
15 15
14
15
13
13
13
14
16
14
25
NEDERLANDS
