Lovol TE-354 с кабиной [31/129] Замок зажигания
![Lovol TE-354 с кабиной [31/129] Замок зажигания](/views2/1772695/page31/bg1f.png)

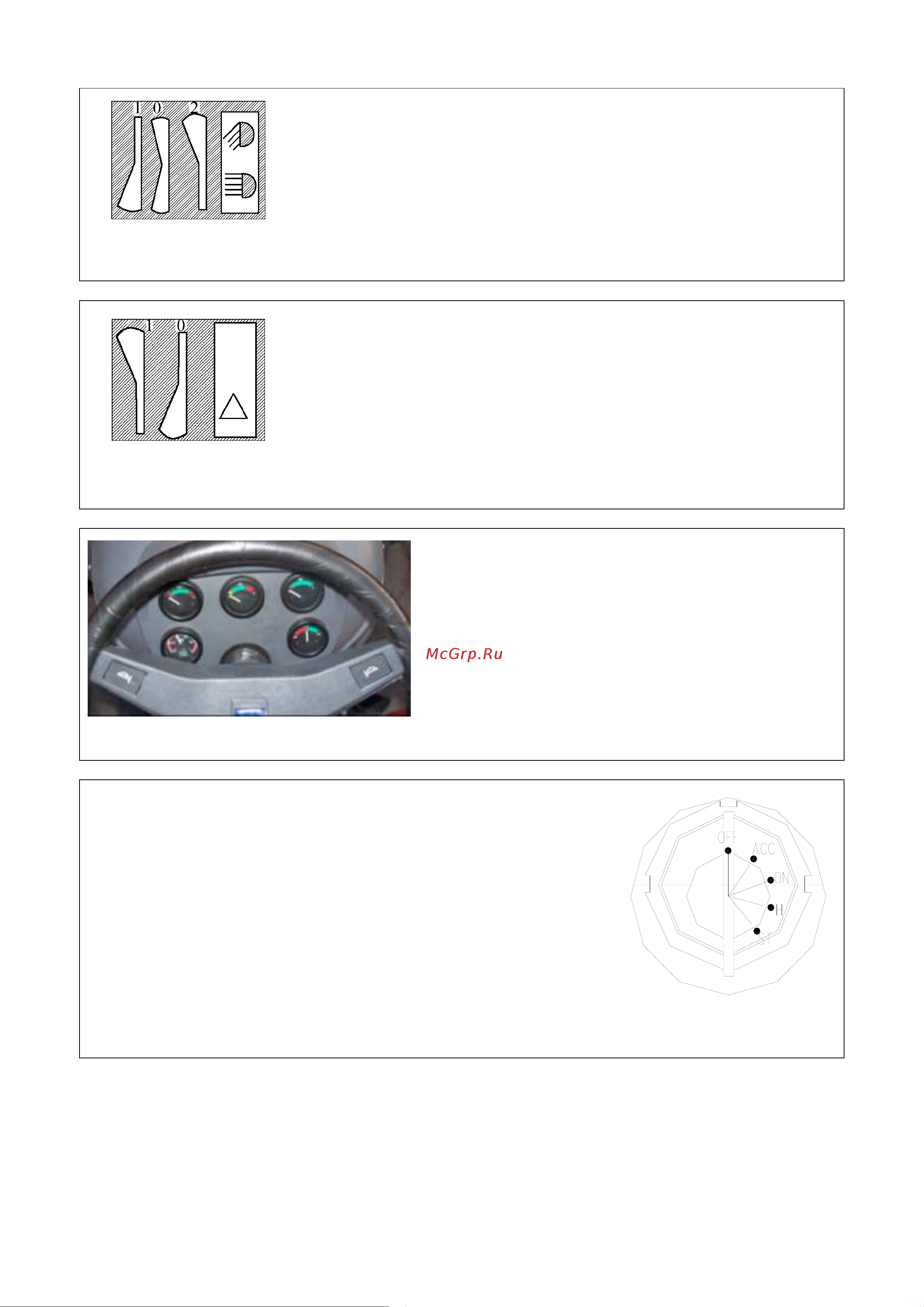

Рис. 3.12. Переключатель
дальнего/ближнего света
Переключатель светов
Когда переключатель находится в положении «2», фары дальнего света
горят. Когда переключатель находится в положении «0», фары ближнего
света горят. Положение «1» для резервирования.
Рис. 3.13. Переключатель
аварийной сигнализации
Переключатель аварийной сигнализации
Когда переключатель находится в положении «1», лампы передних, задние,
левых и правых указателей поворота, индикатор указателей поворота на
панели приборов и индикатор на переключателе аварийной сигнализации
горят. В случае возникновения неисправностей трактора и остановки на
дороге, или необходимости предупреждения водителей транспортных
средств и пешеходов, движущихся спереди и сзади трактора, можно
использовать данную функцию, чтобы избежать несчастных случаев и
аварий.
Рис. 3.14. Переключатель гудка
Переключатель гудка
Переключатель гудка устанавливается на двух рулевых
тягах руля. Нажмите на кнопку гудка, как показано на
следующем рисунке, чтобы подключить переключатель
гудка.
Замок зажигания.
По часовой стрелке крутит подогревательное переключение запуска на
передачу ACC, то подключает к вспомогательным электроаппаратам,
по часовой стрелке крутит на передачу ON, то подключает к схеме
управления, по часовой стрелке крутит на передачу H, то подключает к
подогревательному устройству. После подогревания прямо крутит на
передачу ST для запуска двигателя. После запуска двигателя сразу
распускать, ключ автоматически возвращает в передачу ON. Вреся
задержки на пусковом месте не должно быть больше 5 секунд, иначе
будет сгореть стартер.
Рис. 3.15. Замок зажигания
