5.8.3 База переднего колеса для полноприводного трактора
Может выбрать 3 виды базы для переднего приводного моста: 1040мм,1160мм, 1225мм.
5.9 Корректировка гидравлического подъемного механизма
Прежде всего поставит спускоподъёмный командный рычаг для сельхозинвентаря в нейтрали как
показывает на рис., затем корректирует расстояние между блоком толкателя и упором подъемного вала, то
есть может управлять спускоподъемным местом сельхозинвентаря.
5.9.1 Корректировка максимального
подъемного места сельхозинвентаря
Во время корректировки сначало крутит
наружную стрелку 2 в направление
подъема, чтобы расстояние между низом
внутренней стрелки 3 и штифтом
ограничения задней крышки подъемника
было 5мм （ в пробку аэрирования
вставит блок с 5мм. Корректирует
расстояние блока подъема 6 и упора 7 в
размере（9～10）мм, затем закрепит блок
6 в толкатель 8 болтом блока, и законтрит
болт гайкой.

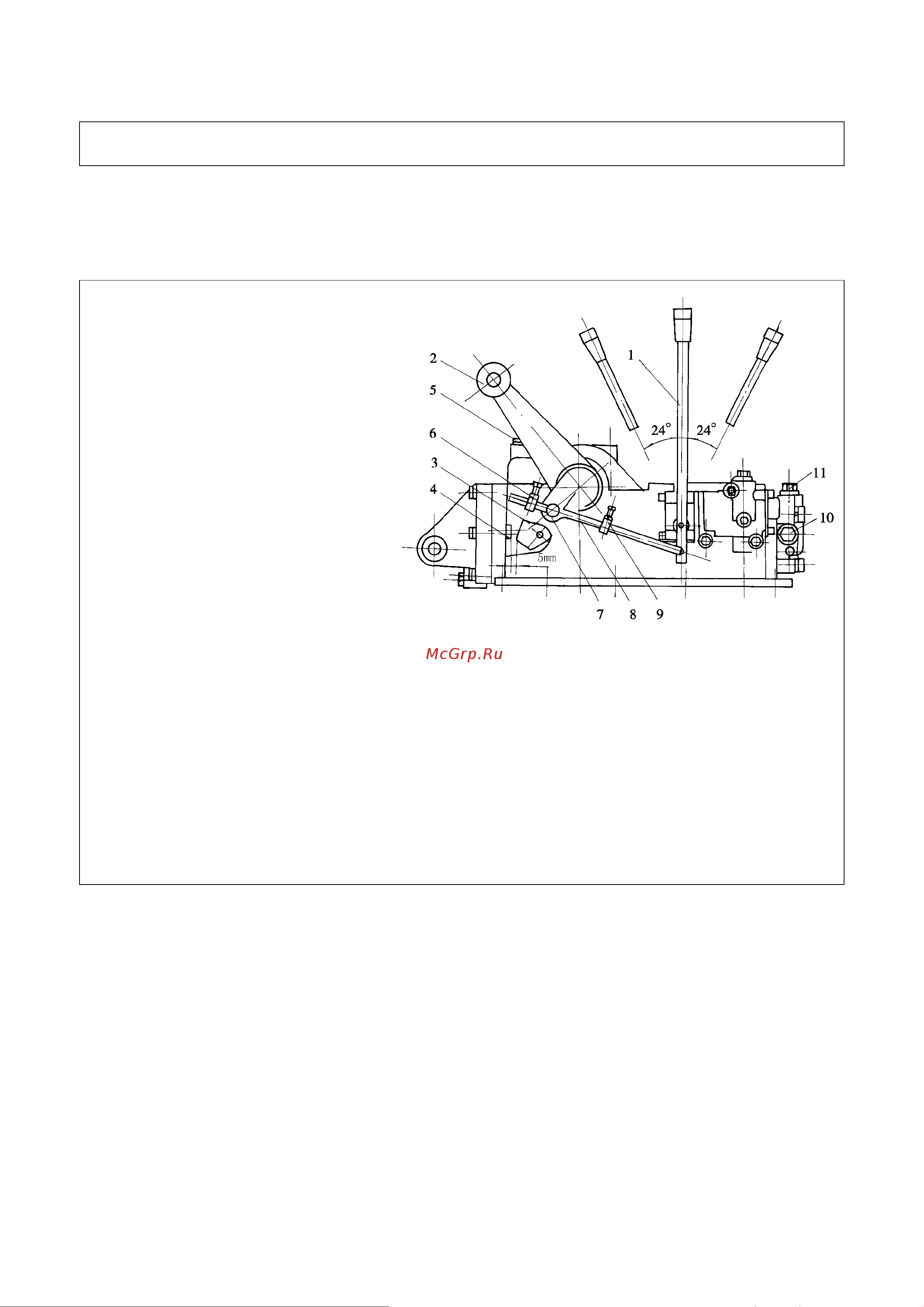

Рис.5-17корректировка подъемного места
1. Командный рычаг
2. Наружнаяст рела
3. Внутренняя стрела
4. Штифт ограничения
5. Пробка аэрирования
6. Блок подъема
7. Упор
8. Толкатель
9. Блок спуска
10. Гидровыходная пробка
11. Регулировочный клапан
Подъём
Срединное
положение
Спуск
