Корректировка подшипника корпуса
дифференциала, выбирает соответственные
регулировочные прокладки 1, закрутит
регулировочные болт 2, законтрит стопорную
прокладку 3, крутит малький конический
шестерёнчатый вал, если крутящий момент
больше （ 1.4 ～ 1.7 ） N•m сравнительно с
неустановкой дифференциала, то предкомпакт
был соответственным. Здесь по напралению
вала двинет крупную коническую шестерню,
не должны быть какой-нибудь перемещать.
Метод проверки флангового промежутка и
отпечатка сцепления одиноковы с методом
проверки центральной трансмиссии заднего
моста.

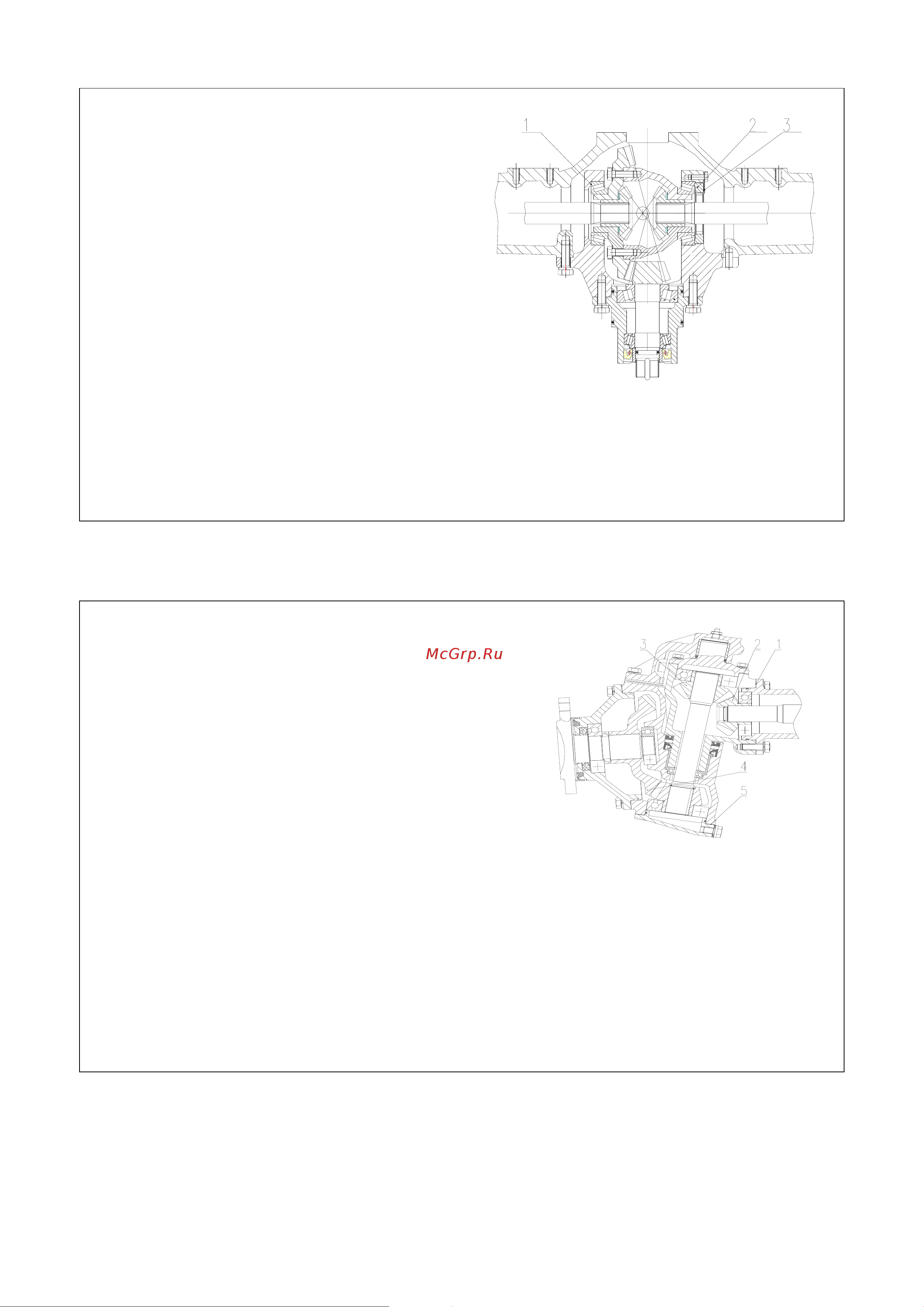

Рис. 5.15. Регулировка подшипника корпуса
дифференциала
1. Регулируемая прокладка
2. Регулировочная гайка
3. Стопорная прокладка
5.8.2 Корректировка боковой трансмиссии переднего приводного моста
Фланговый промежуток и отпечаток сцепления ведущей и
ведомой шестерней первоступенчатой промежуточной
трансмиссии для бокового трансмиссии переднего
приводного моста производит корректировать с помощью
регулировочной прокладки 1; Фланговый промежуток и
отпечаток сцепления ведущей и ведомой шестерней
двухступенчатой оконечной трансмиссии производит
корректировать с помощью регулировочной прокладкой 5.2
фланговые промежутки должны быть （0.25～0.45）мм.
Рис.5.16. Корректировка боковой
трансмиссии переднего приводного моста
1. Регулировочная прокладка
2. Ведущая шестерня для промежуточной
трансмиссии
3. Ведомая шестерня для промежуточной
трансмиссии
4. Окончательная редукционная ведомая
шестерня
5. Регулировочная проклажка
