4 Принадлежности, запасные и быстроизнашивающиеся части
4.1 Агрегаты и запчасти
4.1.1 Предохранительная рама (опциально)
Трактор серии LOVOL-TE может компоновать предохранительную раму OECD, чтобы избежал
повреждение от случайного опрокидывания.
4.1.2 Качающееся водило (опционально)
Качающееся водило только используется для тяговых
сельскохозяйственных орудий. Задний конец водила через тяговый
палец соединяется с сельскохозяйственными орудиями. Водило
может качаться в горизонтальном направлении, когда трактор с
буксируемыми сельскохозяйственными орудиями двигается назад,
следует вставить фиксированный палец «1» в отверстие тяговой
пластины, чтобы водило «2» не качалось.（Рис. 4-1）.
Оборачивание водила позволяет изменить высоту точки
буксирования, чтобы достигать соответствующей высоты для
буксирования комплектующих сельскохозяйственных орудий.

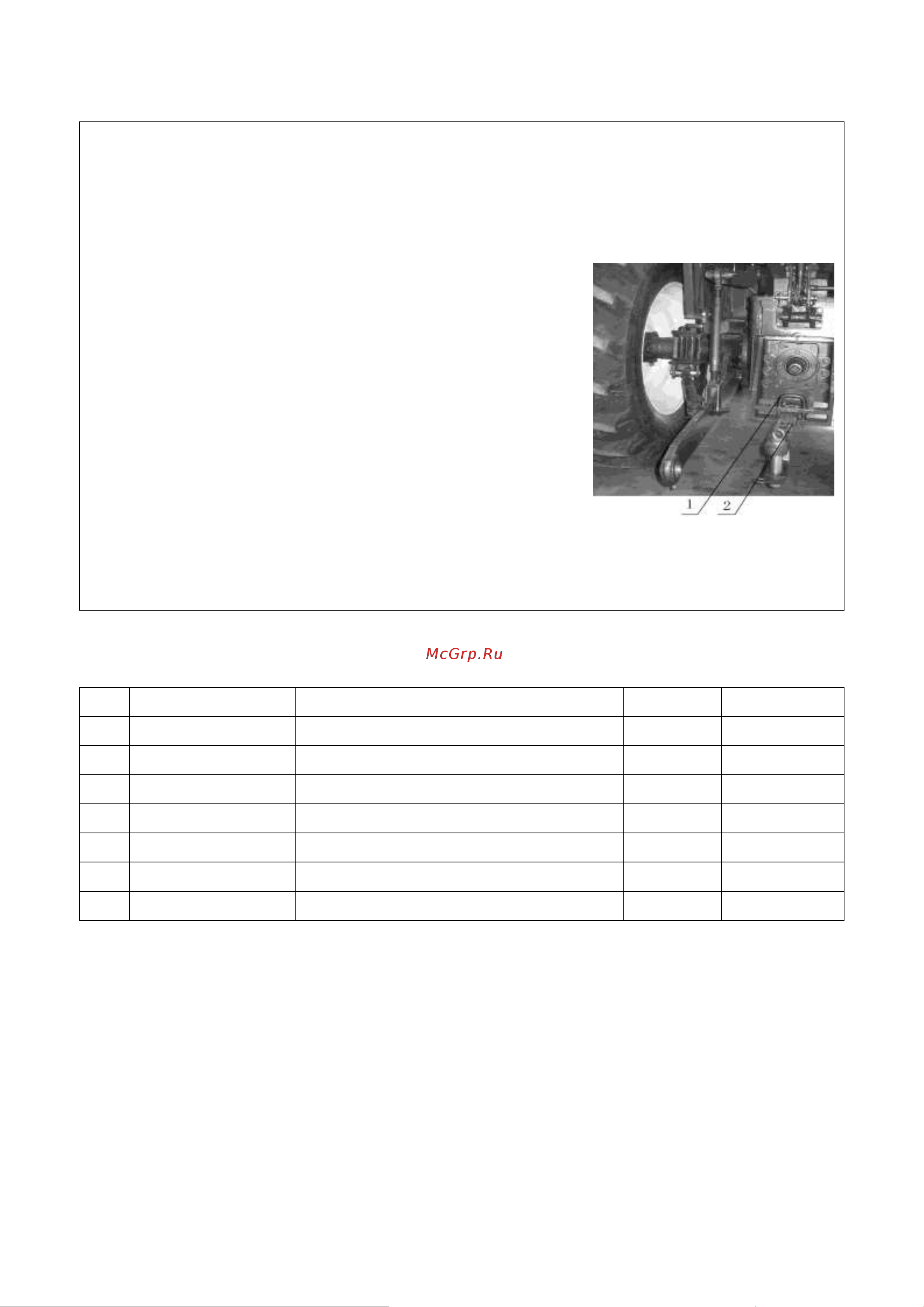

Рис. 4-1 Использование
маятниковой тяговой штанги
1. фиксатор 2. тяговая штанга
4.1.3 спецификация бортинструмента
Таб. 4-1 спецификация бортинструмента
Код
Обозначение
Наименование
Количество
Примечание
1
JB/T 7942.1
Прессовая маслёнка A100
1
2
QB/T 2564.4
Простая отвёрка 1×5.5×125P
1
3
QB/T 2564.5
Крестовая отвёртка 6×150P
1
4
GB/T 4388
Двухсторонний ключ 10×13×135
1
5
GB/T 4388
Двухсторонний ключ 16×18×183
1
6
GB/T 4388
Двухсторонний ключ 21×24×223
1
7
GB/T 4388
Двухсторонний ключ 27×30×244
1
