Lovol TE-354 с кабиной [87/129] Регулировка колеи передних колес
![Lovol TE-354 с кабиной [87/129] Регулировка колеи передних колес](/views2/1772695/page87/bg57.png)
5.7.4 Регулирование схождения передних колес
В процессе эксплуатации трактора видоизменение и износ
механизма рулевого управления и запчастей переднего вала
приведет к изменению переднего пучка переднего колеса, если
не своевременно корректирует, будет ускорить износ шины
переднего колеса. Последовательность корректировки переднего
пучка переднего колеса как нижеследующие:
Остановит трактор в горинзонтальном земле, причём
поставит переднее колесо в прямолинейнном ходовом
месте.
Через центр переднего колеса с одиноковой
горинзонтальной высотой измеряет расстояние носа А и
зада В между двумя передними колесами.
Раскрутит двухсторонные контргайки 1 и 3 поперечного
стержня, крутит поперечный стержень 2, чтобы он
удлинялся или сократился, когда достигнул B-A-（4～10）
мм (трактор с приводом на четыре колеса: B-A=2-8 мм),
законтрит поперечный стержень 2 контргайкой 1 и 3.

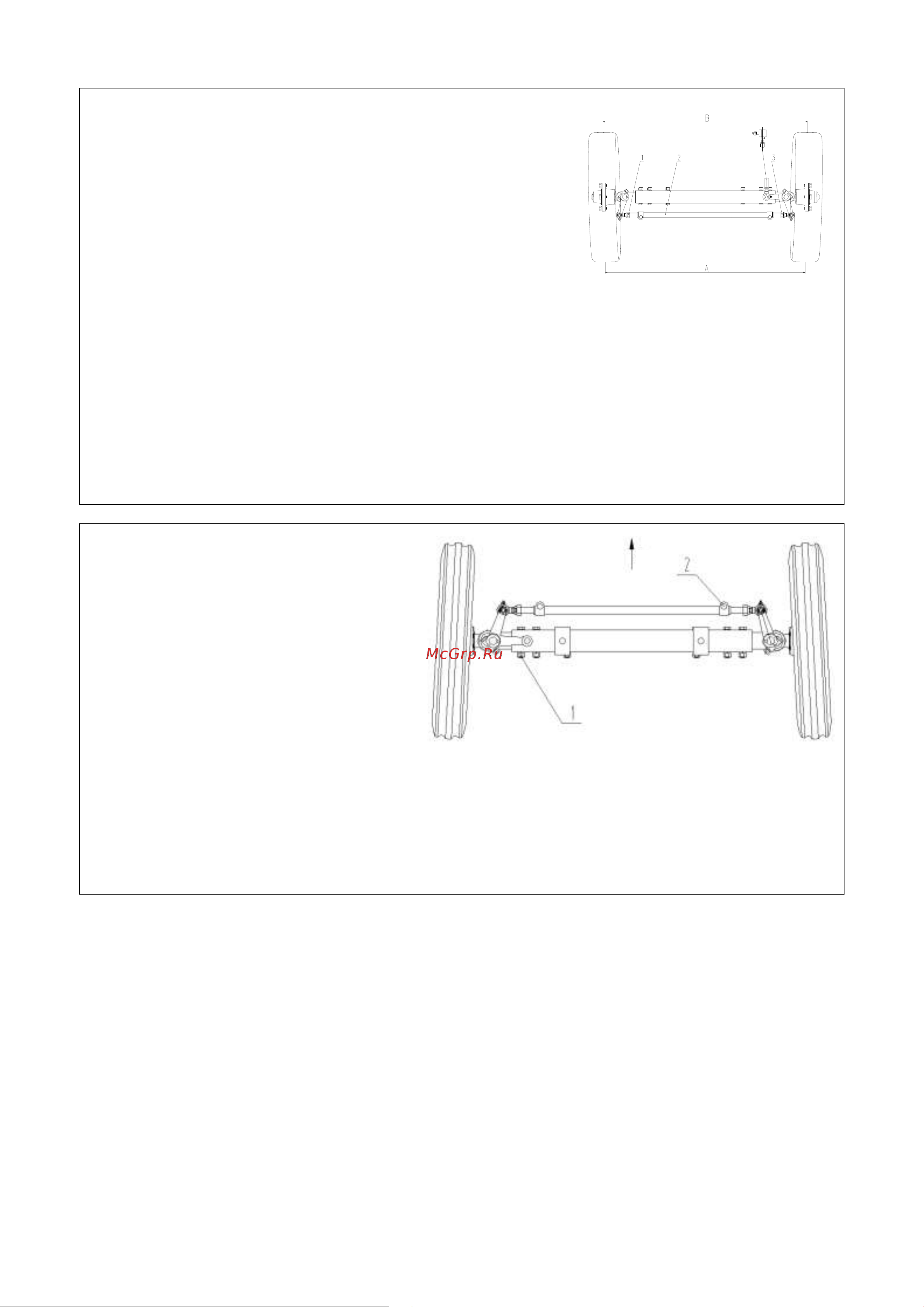

Рис. 5-11 Корректировка переднего
пучка переднего колеса
1. Левая вращательная гайк
2. Поперечный стержень
3. Правая вращательная гайка
5.7.5 Регулировка колеи передних колес
Корректировка передней базы для
обычного двухколесного приводного
трактора: Поднимает передний вал
трактора козелок-подъемником, снимает
контрболт 1 всех патрубоков, затем
снимает болт-муфту поперечного
стержня 2, Корректирует место
лево-правого внутренного патрубока и
соответственно корректирует длину
лево-правого поперечного стержня, в
конце концов переустановит
разобранные болты и фиксирует. Может
выбрать 3 виды базы: 1100 мм, 1200 мм,
1300 мм.
Может факультативно установить узкую
базу с 1050мм.
Рис.5-12корректировкабазыпереднегоколеса
