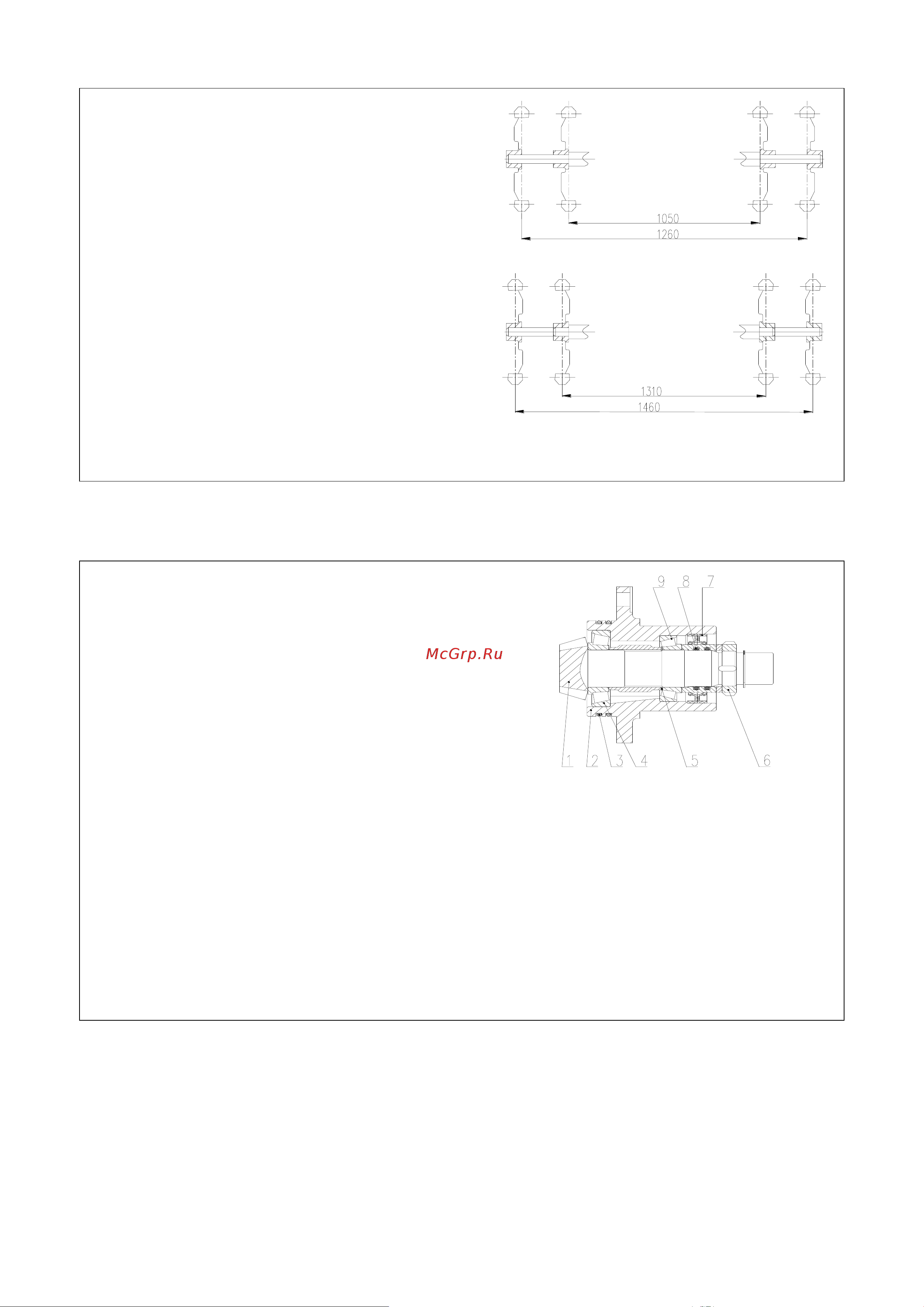

5.7.6 Корректировка базы заднего колеса
С помощью изменения фиксированного места
ступицы заднего колеса на приводном вале
производит бесступенчатую корректировку для
заднего колеса, одновремнно ещё с помощью
переворота обода приводного колеса и перемены
левого и правого приводного колеса производит
ступенчатую корректировку:
Регулировочный диапазон базы для первой формы
установки обода должны быть (1050～1260) мм;
Регулировочный диапазон базы для второй формы
установки обода должны быть (1310～1460) мм;
Для трактора серии ТЕ с 25-28 л.с. может
факультативно установить узкую базу с 960мм,
для трактора серии ТЕ с 30-32 л.с. может
факультативно установить узкую базу с 1000мм,
Рис.5-13корректировка базы переднего колеса
5.8 Регулированиепереднеговедущегомоста
5.8.1 Регулирование центральной передачи
переднего ведущего моста
2 конические роликовые подшипники на
мальком коническим шестерёнчатом вале
переднего приводного моста и левый и правый
2 конический роликовый подшипник на
корпусе дифференциала является
предкомпактными, в процессе эксплуатации от
износа подшипника малький конический
шестерёнчатый вал и корпус дифференциала
будет порождать осевой промежуток, и
поэтому по каждым рабочим 1600 часов
должны быть регуляторно проверять.
Корректировка подшипника малького
конического шестерёнчатого вала за счет
корректировку толщины регулировочной
прокладки 5, чтобы крутящий момент малького
конического шестерёнчатого вала был (0.7～
1.0）N•m，в конце концов закрутит гайку 6.
Рис.5-14корректировка центральногй трансмиссии
для переднего приводного моста
1. Ведущий конический шестерёнчатый вал
2. Башмак ведущей конической шестерни
3. О-образное кольцо
4. Подшипник
5. Регулировочная прокладка
6. Гайка
7. Консервация
8. О-образное кольцо
9. Подшипник
