6. Pflege, Wartung und
Instandsetzung
6.1 Allgemeine Hinweise
Alle Arbeiten sind sorgfältig durchzuführen.
Wartungsarbeiten, sowie Instandsetzungs-
arbeiten jeglicher Art dürfen nur durch zuge-
lassene Kundendienststellen oder durch sach-
kundige Personen unter Beachtung aller hier
relevanter Sicherheitsvorschriften vorgenom-
men werden.
Beachten Sie alle Sicherheitshinweise in die-
ser Betriebsanleitung.
Bei den Automaten Schlüsselschalter (6) nach
links drehen und abziehen. Batteriestecker (43)
abziehen.
Zu Beginn sämtlicher Pflege-, War-
tungs- und Instandsetzungsarbeiten
muss der Reinigungsautomat
spannungsfrei sein. Schlüsselschal-
ter (6) nach links drehen und abzie-
hen. Batteriestecker (43) abziehen.
Feststellbremse (44) arretieren.

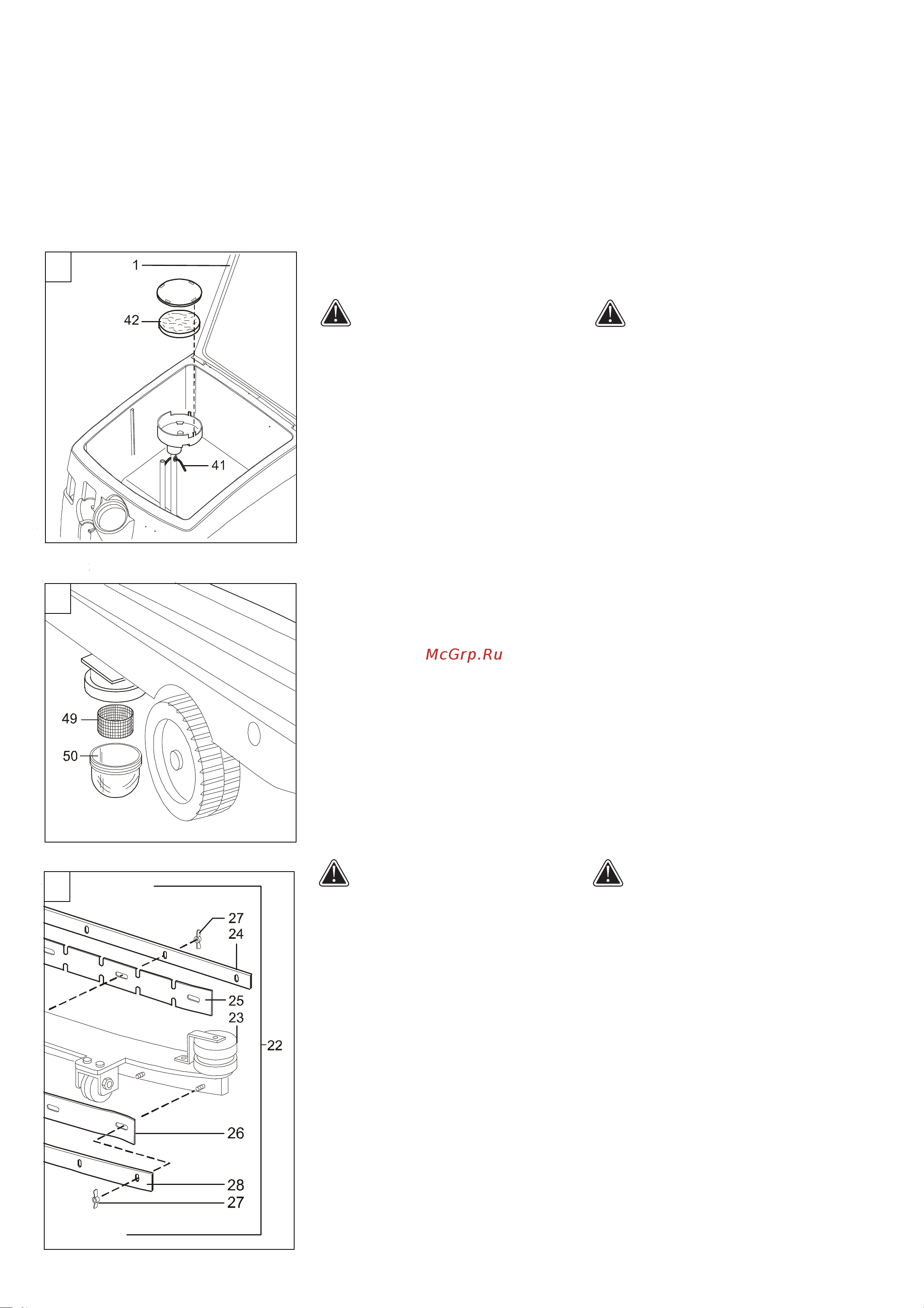

6.2 Luftfilter reinigen (Bild 19)
Den Tankdeckel (1) aufklappen, Filterdeckel
entfernen, Luftfilter (42) herausnehmen und
mit klarem Wasser ausspülen. Das Wasser
aus dem nassen Filter ausschütteln. Nach der
Reinigung trockenes Luftfilter wieder ein-
setzen und den Filterdeckel aufsetzen. Den
Tankdeckel (1) schliessen.
6.3 Schmutzwasserfühler reinigen (Bild 19)
Den Tank-Deckel (1) aufklappen. Fühler und
Fühlerspitzen (41) mit nassem Tuch vorsichtig
abwischen. Den Tankdeckel schliessen.
6.4 Frischwasserfilter reinigen
(Bild 20)
Zuerst Frischwassertank leeren! (siehe Punkt
5.6). Filtergehäuse (50) von Hand abschrau-
ben. Das Sieb (49) herausnehmen und mit kla-
rem Wasser ausspülen. Nach der Reinigung Sieb
wieder einsetzen. Filtergehäuse (50) wieder auf-
schrauben.
Alle 6 Monate muss die Bremse von
autorisierter Person auf Verschleiss
geprüft werden.
6.5 Sauglippenwechsel
(Bild 21)
Die Sauglippen können bis zu drei mal gedreht
werden, bevor sie ersetzt werden müssen. Dazu
die Gerätedüse (22) vom Gerätedüsenhalter
(33) lösen. Die Flügelmuttern (27) auf beiden
Seiten der Gerätedüse abschrauben und
Klemmleisten (24 und 28) abnehmen.
Sauglippe drehen oder ersetzen, durchgehen-
de Sauglippe muss immer hinten montiert sein.
Klemmleisten wieder anbringen, breite Leiste
(28) nach hinten. Flügelmuttern anschrauben,
dabei auf gleichmäßiges, nicht zu festes An-
ziehen achten.
6. Care, maintenance and repair
6.1 General notes
All operations must be carried out with care.
Maintenance work and repair work of any kind
must only be carried out by approved service
engineers or by specialists under observation
of all appertaining safety regulations.
Observe all notes on safety in these operating
manual.
By the automatic scrubber turn the key switch
to the left and remove key. Take off battery
plug (43).
At the start of all care maintenance and
repair work the automatic scrubber
must be free of all voltage. Turn key
switch (6) to the left and take it off.
Take off battery plug (43). Lock parking
brake (44).
6.2 Cleaning Air Filter (Fig. 19)
Flip off filler inlet cap (1), remove filter cover,
take out air filter (42) and rinse with clear water.
Shake out the water from the wet filter. After
cleaning insert dry air filter again and put on
filter cover. Shut the filler inlet cap (1).
6.3 Cleaning the recovery sensor (fig. 19)
Open tank cover (1). Carefully wipe the sensor
and the sensor tip with a wet cloth. Shut the
filler inlet cap.
6.4 Cleaning Fresh Water Filter
(Figure 20)
At first exhaust clear-water tank! (see item 5.6).
Unscrew filter casings (50) by hand. Take out
sieve (40) and rinse with clear water. After
cleaning insert sieve again. Screw up filter
casings (50) again.
Every 6 months the brake must be tested
for wear by an authorised person.
6.5 Change of squeegee blades
(Fig. 21)
Squeegee blades can be turned three times
before they have to be replaced. Dismantle fixed
squeegee (22) from support. Unscrew the fly
nuts at both sides of fixed squeegee and remove
clamping plates (24 and 28).
Turn or replace squeegee blades. Take care that
squeegee blade without indents is seated at the
back. Refix clamping plates, the large one on
the back. Screw fly nuts smoothly and not too
tight.
