HIDEN EXPERT
HR3300-CL
10-20 KVA
2.4 Структура ИБП
Силовая часть ИБП состоит из следующих основных частей: Выпрямитель, Зарядное устройство,
Инвертор, Электронный байпас и механический байпас, одной или нескольких батарейных цепочек
(линеек) обеспечивающих работу ИБП при выходе параметров питающей сети за пределы допустимого

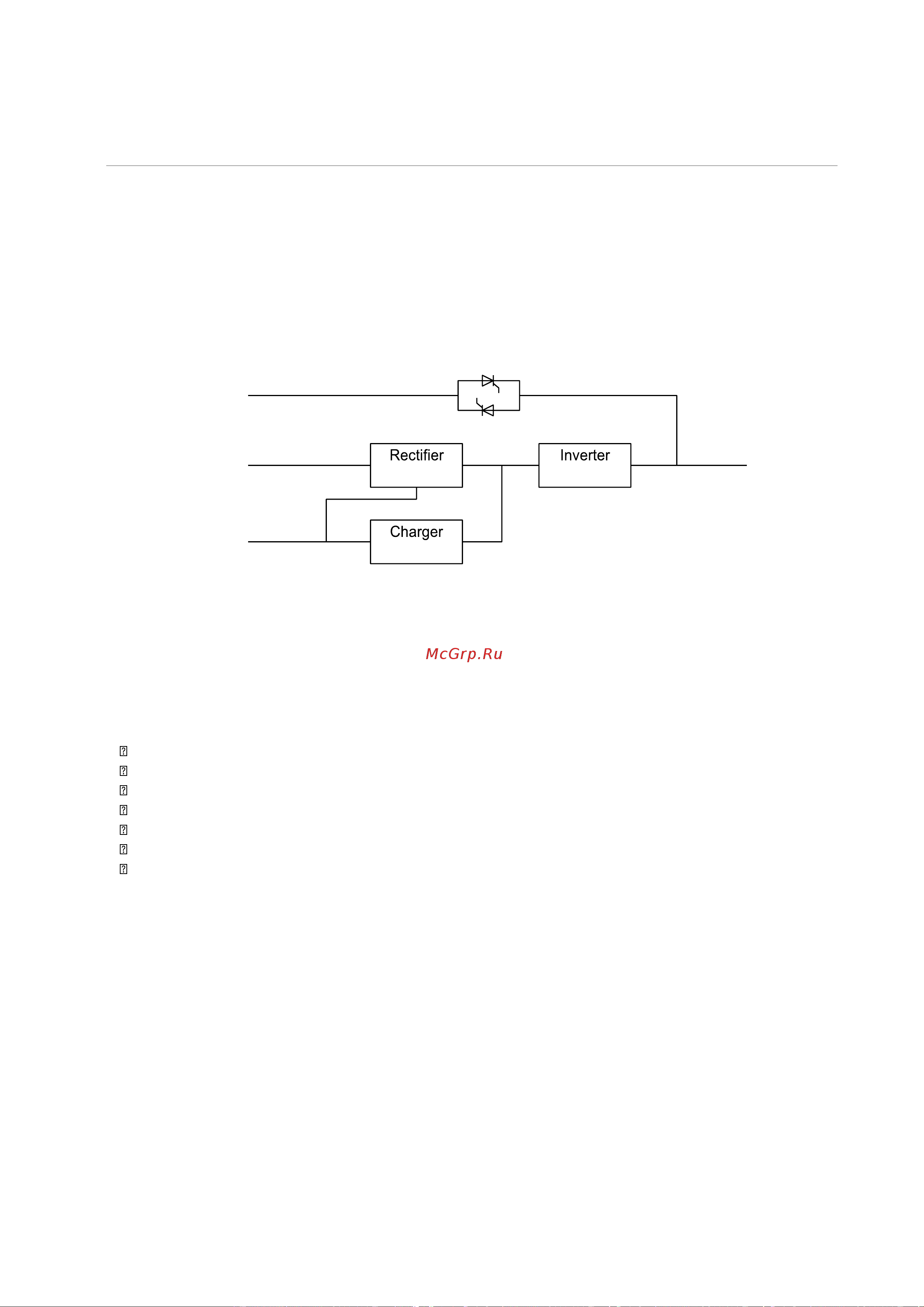

диапазона. Структурная схема приведена на рисунке 2-3.
Static Switch
Рис. 2-3 Структурная схема ИБП
2.5 Режимы работы
Представленный ИБП это ИБП двойного преобразования поддерживающий следующие режимы
работы:
Нормальный режим (от внешней питающей сети)
Режим работы от батарей
Режим электронный байпас
Режим ручной байпас (механический байпас)
Режим ECO
Режим автоматического старта
Режим частотного преобразователя
Bypass Input
Main Input
AC/DC
DC/AC
Loa
d
Battery
DC/DC
