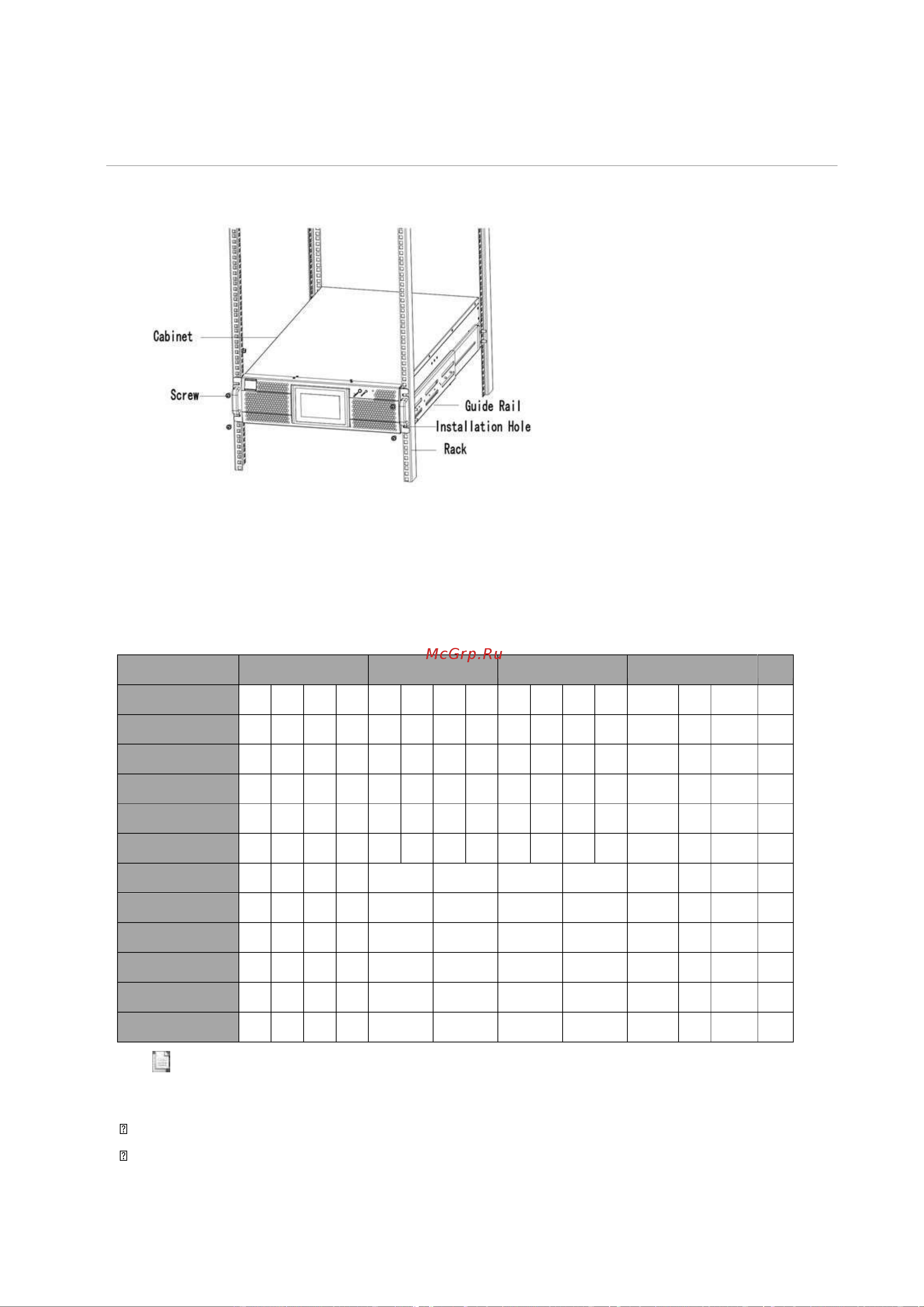

Рис.3-3 Установка ИБП в стойку
3.4 Силовые кабели
3.4.1
Характеристики кабелей
Рекомендованные сечения силовых кабелей приведены в таблице 3.2.
Таблица 3.2 Рекомендованные сечения силовых кабелей
Параметр
Вход
Байпас
Выход
Батарея
PE
25KVA（3/3）
A
B
C
N
A
B
C
N
BAT+
N
BAT-
PE
Ток（A）
50
50
42
42
42
42
42
72
76
76
76
50
Сечение（мм²）
10
10
10
10
10
10
10
16
16
16
16
10
15KVA（3/3）
A
B
C
N
A
B
C
N
BAT+
N
BAT-
PE
Ток（A）
27
27
23
23
23
23
23
40
47
47
47
27
Сечение（мм²）
6
6
6
6
6
6
6
10
10
10
10
6
20KVA（3/1）
A
B
A
N
A
N
BAT+
N
BAT-
PE
Ток（A）
33
33
83
83
83
83
51
51
51
83
Сечение（мм²）
10
10
25
25
25
25
16
16
16
25
10KVA（3/1）
A
B
A
N
A
N
BAT+
N
BAT-
PE
Ток（A）
18
18
46
46
46
46
32
32
32
18
Сечение（мм²）
6
6
6
6
6
6
6
6
6
10
Примечание
Рекомендуемые сечения для силовых кабелей предназначены только для условий, описанных ниже：
Температура окружающей среды: 30℃.
Потери в кабеле по переменному току не более 3%，по постоянному току не более 1% Длины кабельных
линий не более 30 м
