HIDEN EXPERT
HR3300-CL
10-20 KVA
J8-1
BAT_LOW_ALARM_NC
Выходной сухой контакт (Нормально закрытый), функция
настраивается.
По умолчанию: сообщение о низком заряде АКБ
J8-2
BAT_LOW_ALARM_NO
Выходной сухой контакт
(нормально
открытый), функция
настраивается. По умолчанию: сообщение о низком заряде АКБ
J8-3
BAT_LOW_ALARM_GND
Общий терминал для J8-1 и J8-2
J9-1
GENERAL_ALARM_NC
Выходной сухой контакт (Нормально закрытый), функция
настраивается. По умолчанию: Аварийная сигнализация
J9-2
GENERAL_ALARM_NO
Выходной сухой контакт (Нормально открытый), функция
настраивается По умолчанию: Аварийная сигнализация
J9-3
GENERAL_ALARM_GND
Общий терминал для J9-1 и J9-2
Примечание
Настраиваемые функции для каждого порта могут быть установлены с помощью программного
обеспечения.
Функции по умолчанию каждого порта описываются следующим образом.
Предупреждение о состоянии батарейного массива. Интерфейс выходных
«сухих» контактов
Входные разъёмы J2 and J3 предназначены для подключения температурного датчика для мониторинга
внешнего батарейного массива и осуществления температурной компенсации.

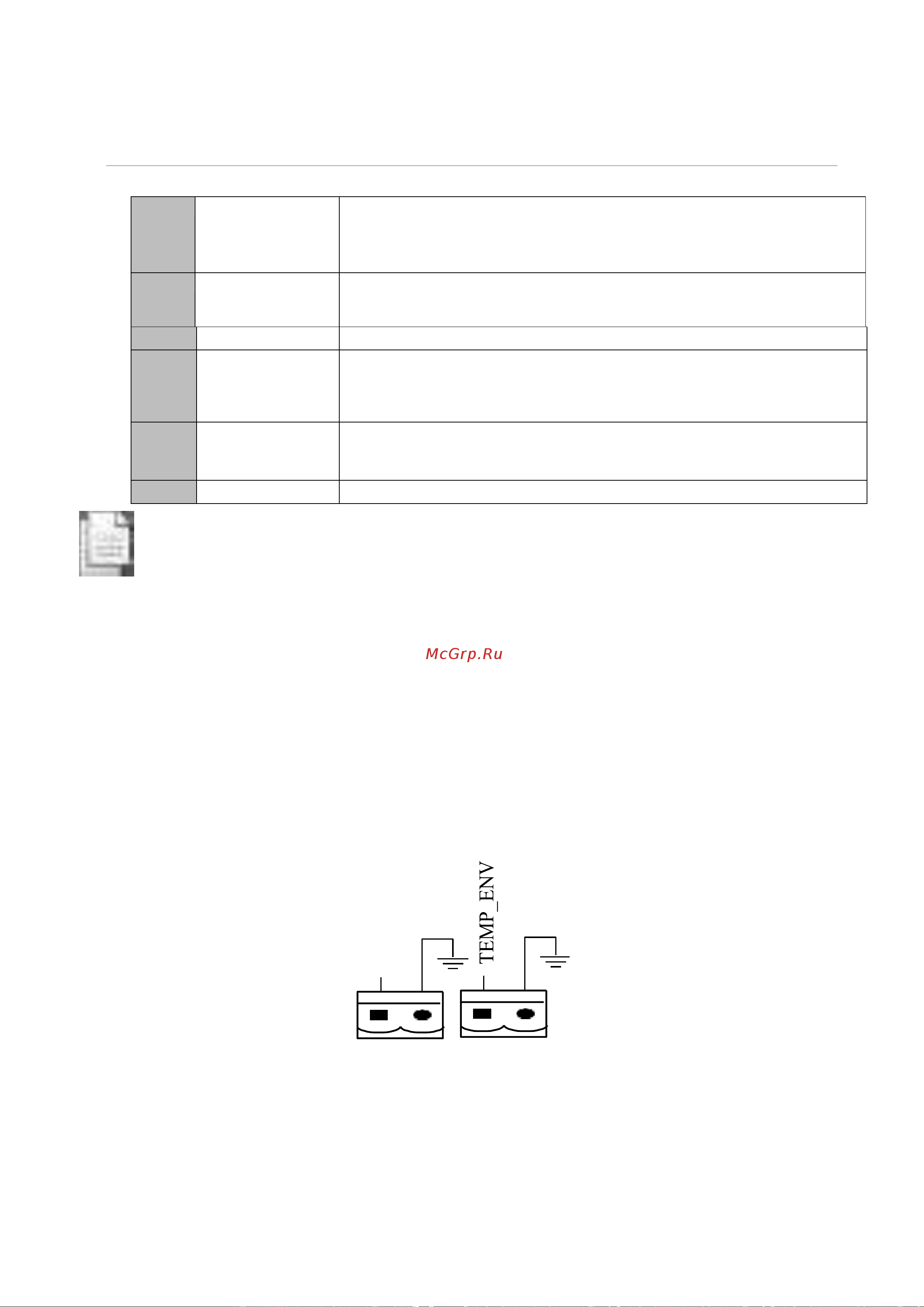

Диаграмма интерфейсов разъёмов J2 и J3 показана на рисунке 3-6, функциональное описание
интерфейса в таблице 3.6.
J2 J3
Рис.3-6 J2 и J3 для температурного датчика
TEMP_BAT
