ИБП с одним или несколькими батарейными шкафами. Их методы установки одинаковы.

(2) Перед установкой подготовьте опорные блоки и распорки

(3) Соберите опорные блоки и распорки как показано на рисунке 3-1.

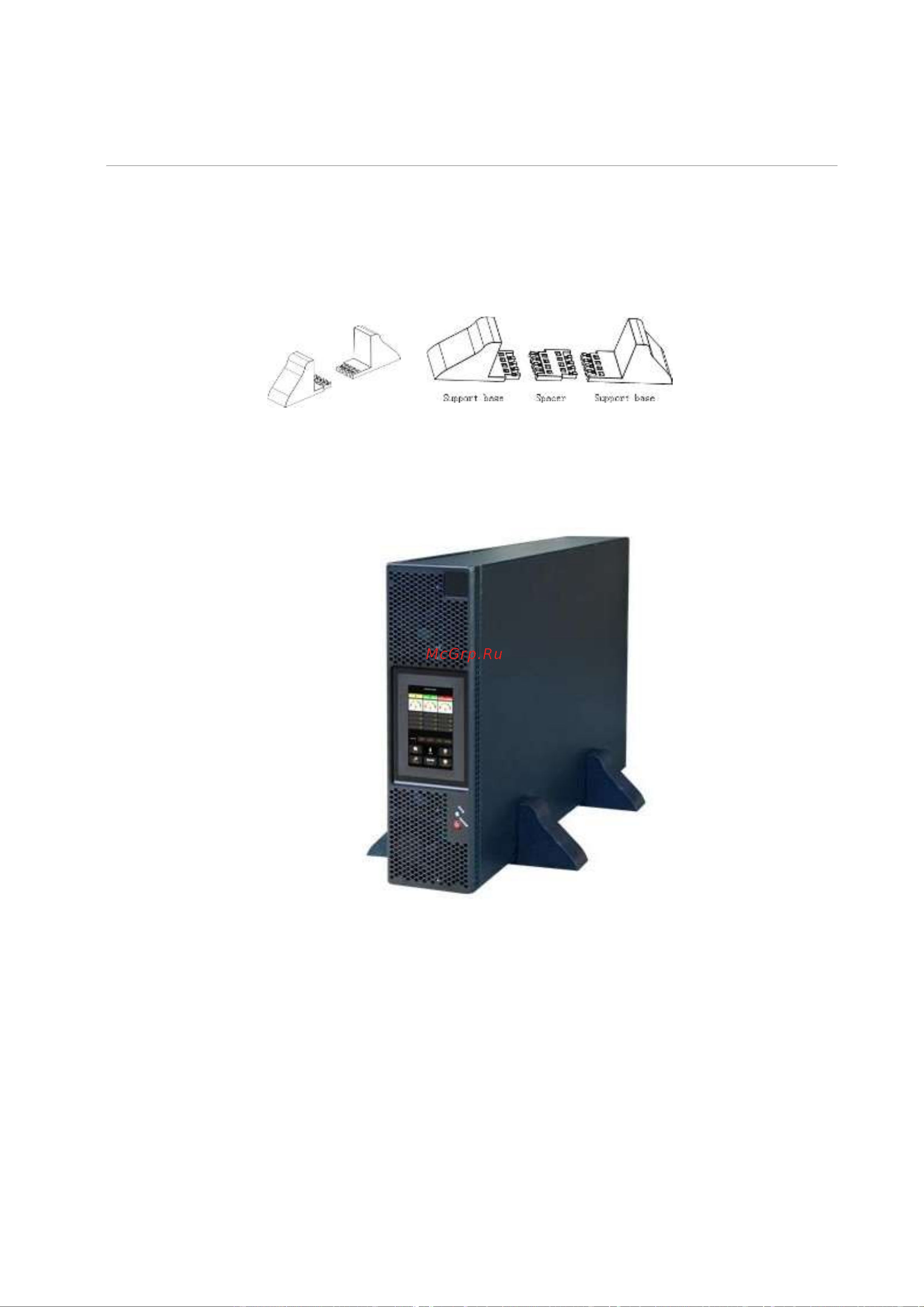

Рис. 3-1 Опорные блоки и распорки

(4) Установите ИБП на опорных блоках как показано на рис. 3-2.

Рис. 3-2 Напольная установка

3.3.2

Стоечная установка

Сначала необходимо установить батарейные шкафы, так как батарейные шкафы слишком тяжелые.

Установку необходимо производить минимум двум инженерам. Необходимо устанавливать их снизу

вверх.

(1) Установите направляющие рельсы

(2) Поместите ИБП и батарейный шкаф на направляющие рельсы, закрепите блоки на сервисной

стойке как показано на рисунке 3-3.
