HIDEN EXPERT
HR3300-CL
10-20 KVA
+24V
Таблица 3.6 Описание J2 и J3
Порт
Наименование
Функция
J2-1
TEMP_BAT
Определение температуры батарейного массива
J2-2
TEMP_COM
Общий терминал
J3-1
TEMP_ENV
Определение температуры окружающей среды
J3-2
TEMP_COM
Общий терминал
Примечание
Внешний температурный датчик используется для контроля температуры внешних
аккумуляторных батарей (R25 = 5Kohm, B25 / 50 = 3275).
Удалённое выключение EPO
J4 - это входной порт для удаленного EPO. Он требует замыкания NC и + 24V во время нормальной
работы, и EPO срабатывает при открытии NC и + 24V.
Диаграмма портов показана на рис. 3-7, а описание порта показано в таблице 3.7.

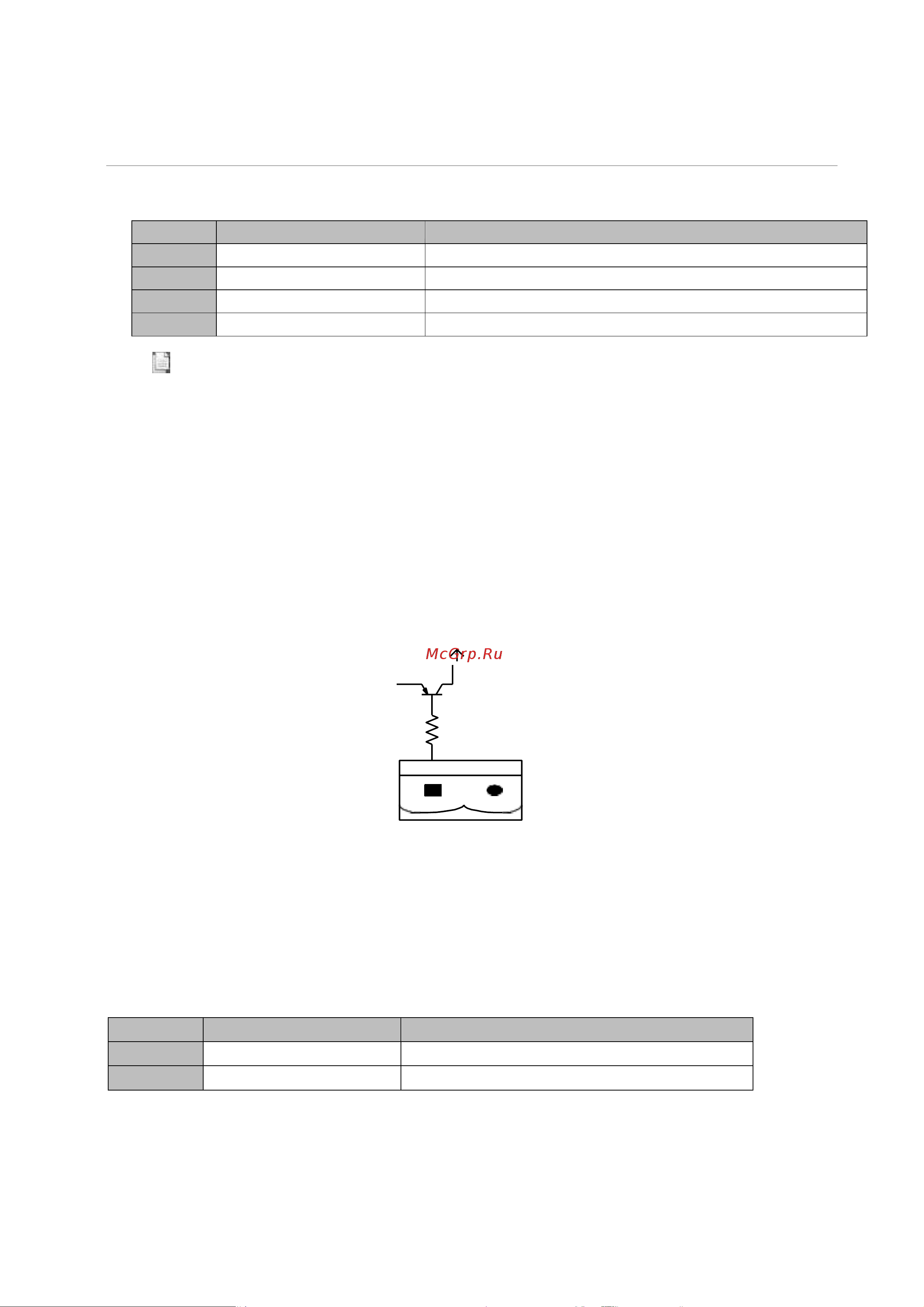

Рис.3-7 Диаграмма порта EPO
Таблица 3.7 Описание порта EPO
Порт
Наименование
Функция
J4-1
+24V_DRY
+24V
J4-2
REMOTE_EPO_NC
Триггер EPO нормально открытый J4-1
EPO_NC
+24V
