3.4.4

Подключение силовых кабелей

Последовательность действий при подключении кабелей:

(1) Убедитесь, что все выключатели ИБП полностью разомкнуты, а внутренний байпасный

переключатель ИБП открыт. Прикрепите к этим переключателям необходимые предупредительные

знаки, чтобы предотвратить несанкционированную работу.

(2) Откройте заднюю дверцу шкафа, снимите пластиковую крышку. Входной и

выходной клеммы, клемма аккумулятора и клемма защитного заземления показаны на рис.3-4.

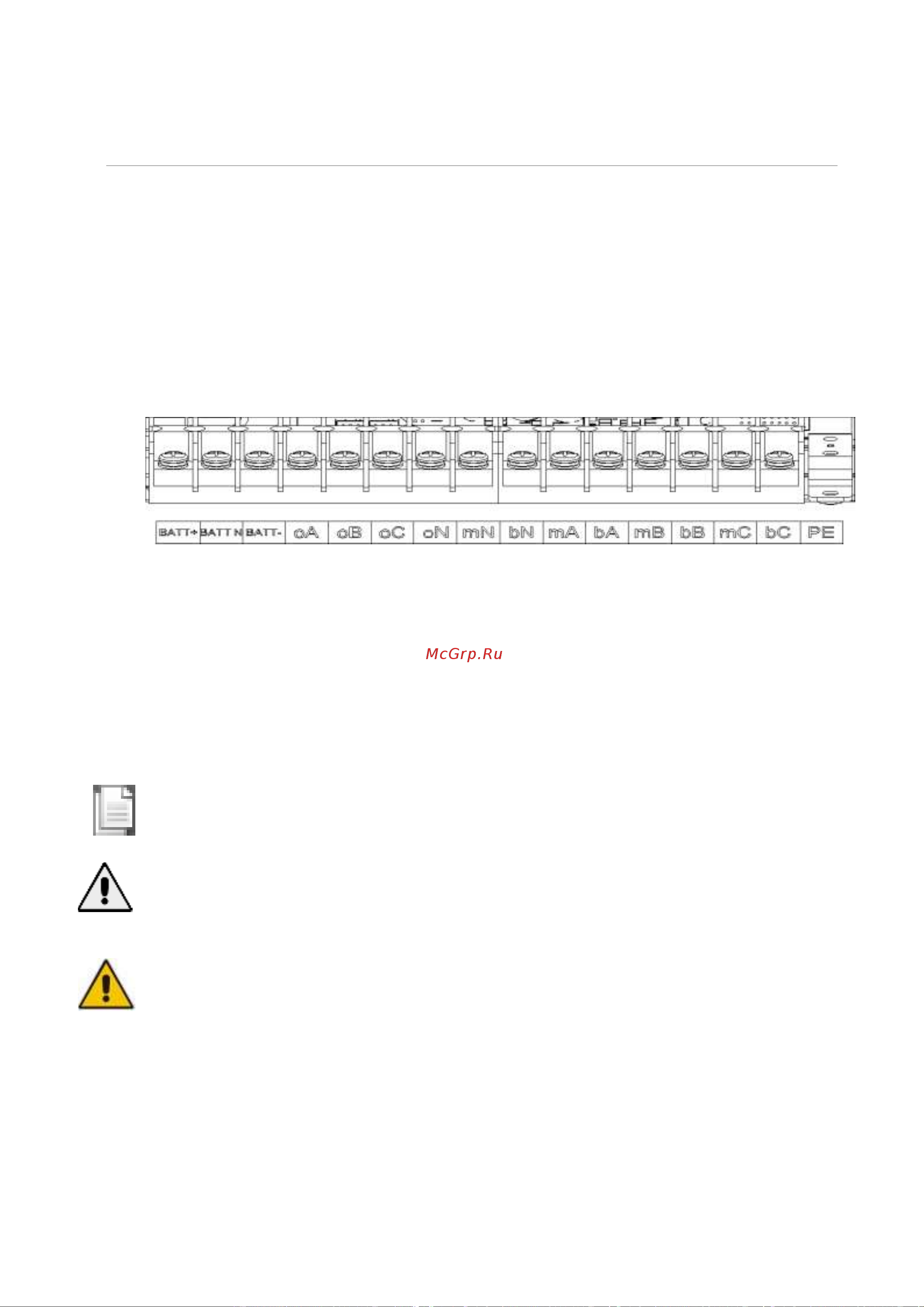

Рис.3-4 Клеммный терминал

(1) Подключите провод защитного заземления к соответствующей клемме на терминале (PE).

(2) Подключите входной кабель переменного тока к соответствующим клеммам на клеммном

терминале (AC input), также подключите выходной кабель к соответствующим клеммам на клеммном

терминале (AC output)

(3) Подключите батарейные кабели к клеммам и к батарейному модулю

(4) Проверьте сделанные подключения чтобы не было допущено ошибок и установите защитные

крышки.

Примечание

mA,mB,mC обозначает основной вход для ваз A,B и C; bA,bB,bC обозначает байпасный вход для ваз A,B и C.

Attention

Операции, описанные в этом разделе, должны выполняться электриками или квалифицированным

техническим персоналом. Если у вас возникли трудности, обратитесь к производителю или

ответственному за электрохозяйство.

Warning

(5) Затяните клеммы соединений с достаточным крутящим моментом, см. Таблицу 3.3 и, пожалуйста,

убедитесь в правильности чередования фаз.

(6) Кабель заземления и нейтральный кабель должны быть подключены в соответствии с местными и

национальными стандартами.

(7) Когда через кабельные отверстия не проходят кабели, их следует закрыть пробкой
