HIDEN EXPERT
HR3300-CL
10-20 KVA

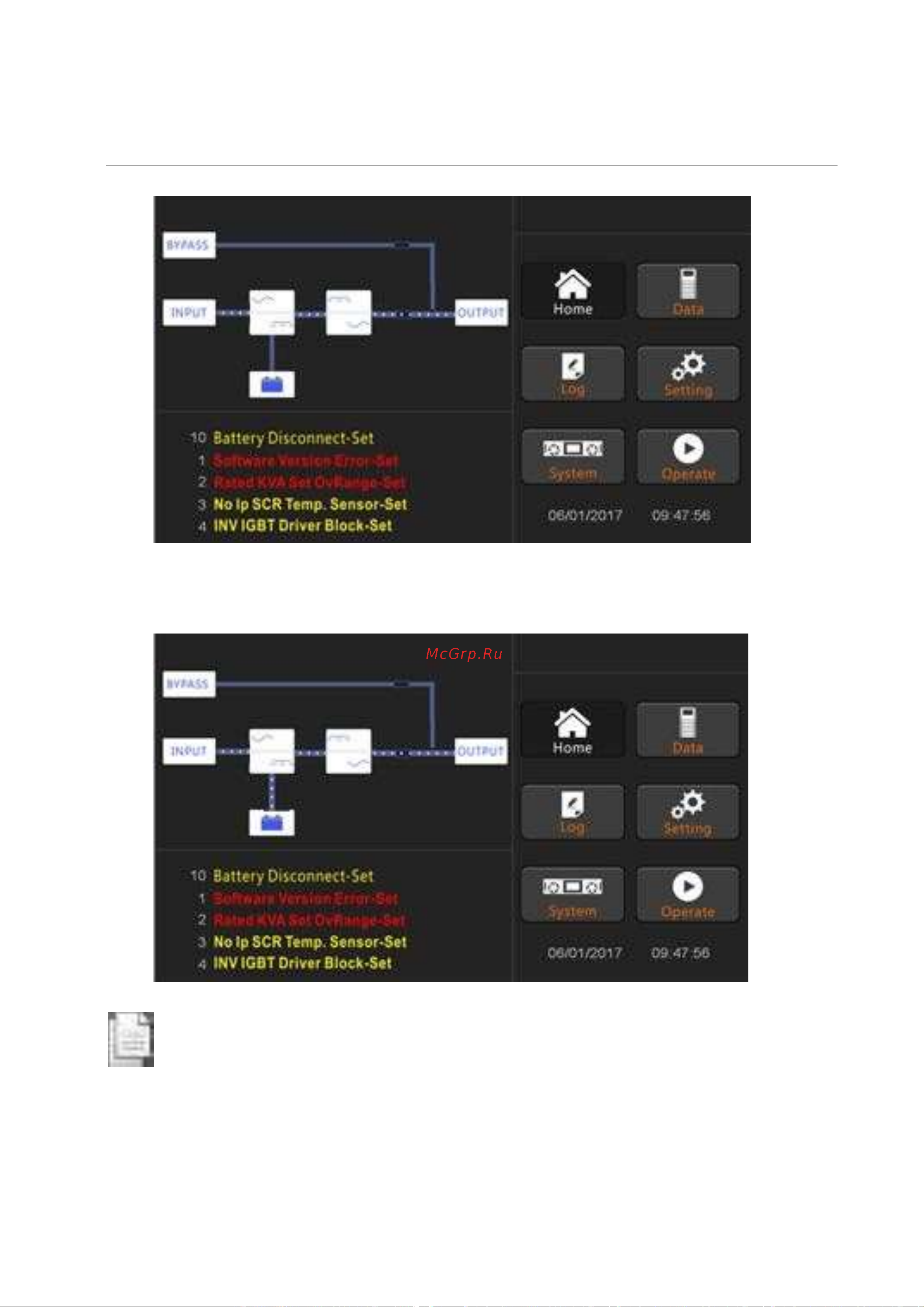

Рис. 5-4 Интерфейс в режиме Инвертора
(5) Включите батарейный автомат, индикатор батареи начнет мигать, а затем ИБП начнет заряжать. ИБП
работает в обычном режиме, как показано на рисунке 5-5
Рис. 5-5 Интерфейс в нормальном режиме
Примечание
При включении ИБП загружаются ранее внесённые заданные параметры.
Все действия и события с отметкой даты и времени, сохраняются в журнале событий.
5.1.2
Запуск от батарей
Запуск ИБП от батарейного массива называется холодным стартом. Последовательность действий при
включении ИБП в данном режиме приведена ниже:
(1) Проверьте правильность сборки батарейного массива после чего включите батарейный
автомат.
