HIDEN EXPERT
HR3300-CL
10-20 KVA
Выходной сигнал тревоги от батареи
Настройка по умолчанию порта J8 это выходной интерфейс сухих контактов, в котором представлены
предупреждения о низком или избыточном напряжении батарейного массива, когда напряжение
батареи ниже заданного значения, вспомогательный сигнал сухого контакта будет активирован.
Диаграмма интерфейса показана на рис. 3-9, а его описание показано в таблице 3.9.
J8

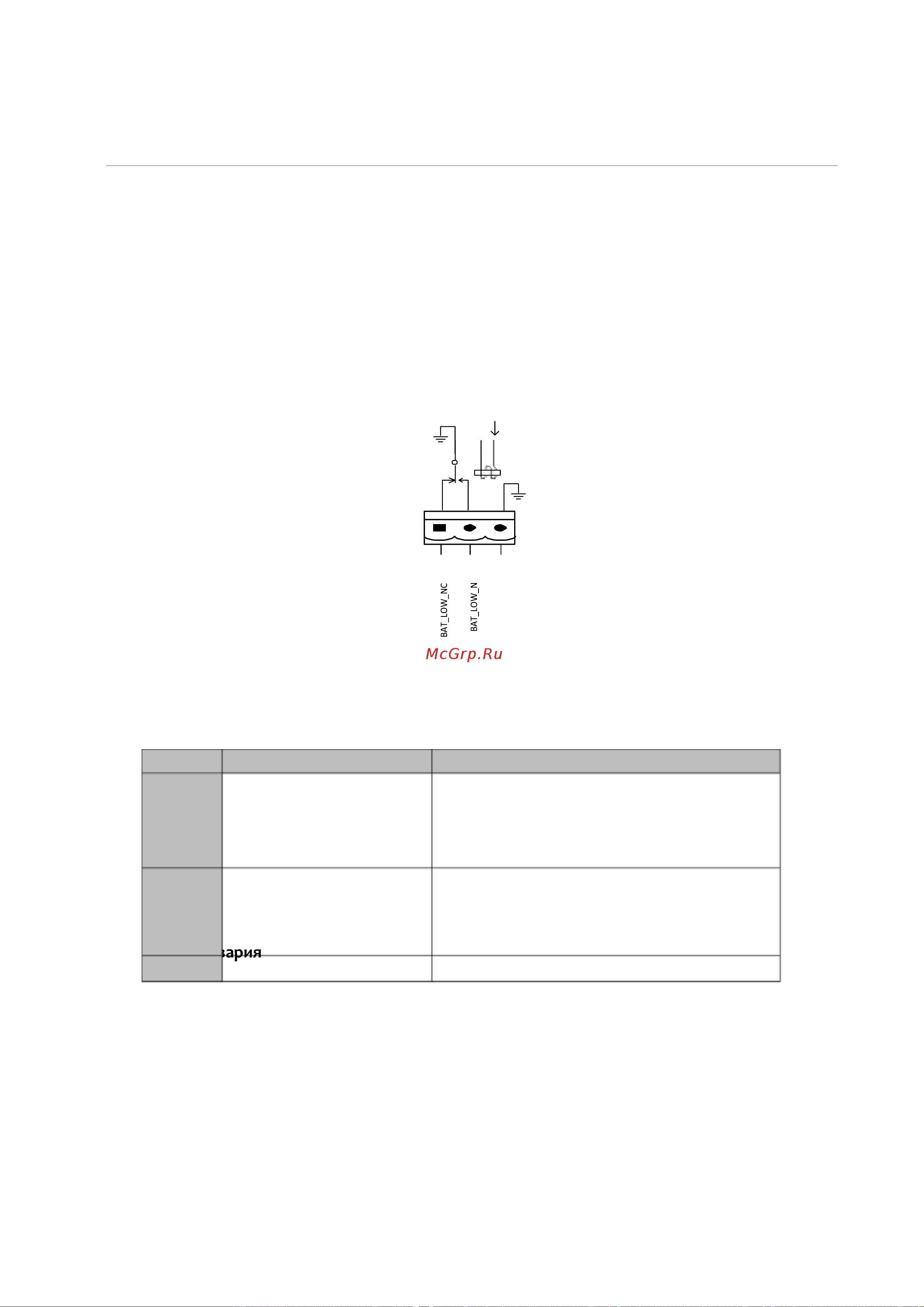

Рис. 3-9 Описание выходного сигнала батарей
Таблица 3.9 Описание интерфейса аварии батареи
Общая авария
По умолчанию функция разъёма J9 это интерфейс сухих контактов Авария. Когда срабатывает одно
или несколько предупреждений, вспомогательный сухой контактный сигнал будет активен. Диаграмма
интерфейса показана на рис. 3-10, описание показано в таблице 3.10.
GND
Порт
Наименование
Функция
J8-1
BAT_LOW_ALARM_NC
Предупреждение о низком уровне заряда
аккумуляторных батарей (нормально
замкнутый) (размыкается при появлении
сигнала)
J8-2
BAT_LOW_ALARM_NO
Предупреждение о низком уровне заряда
аккумуляторных батарей (нормально
разомкнутый) (замыкается при появлении
сигнала)
J8-3
BAT_LOW_ALARM_GND
Общий терминал
