HIDEN EXPERT
HR3300-CL
10-20 KVA
J9

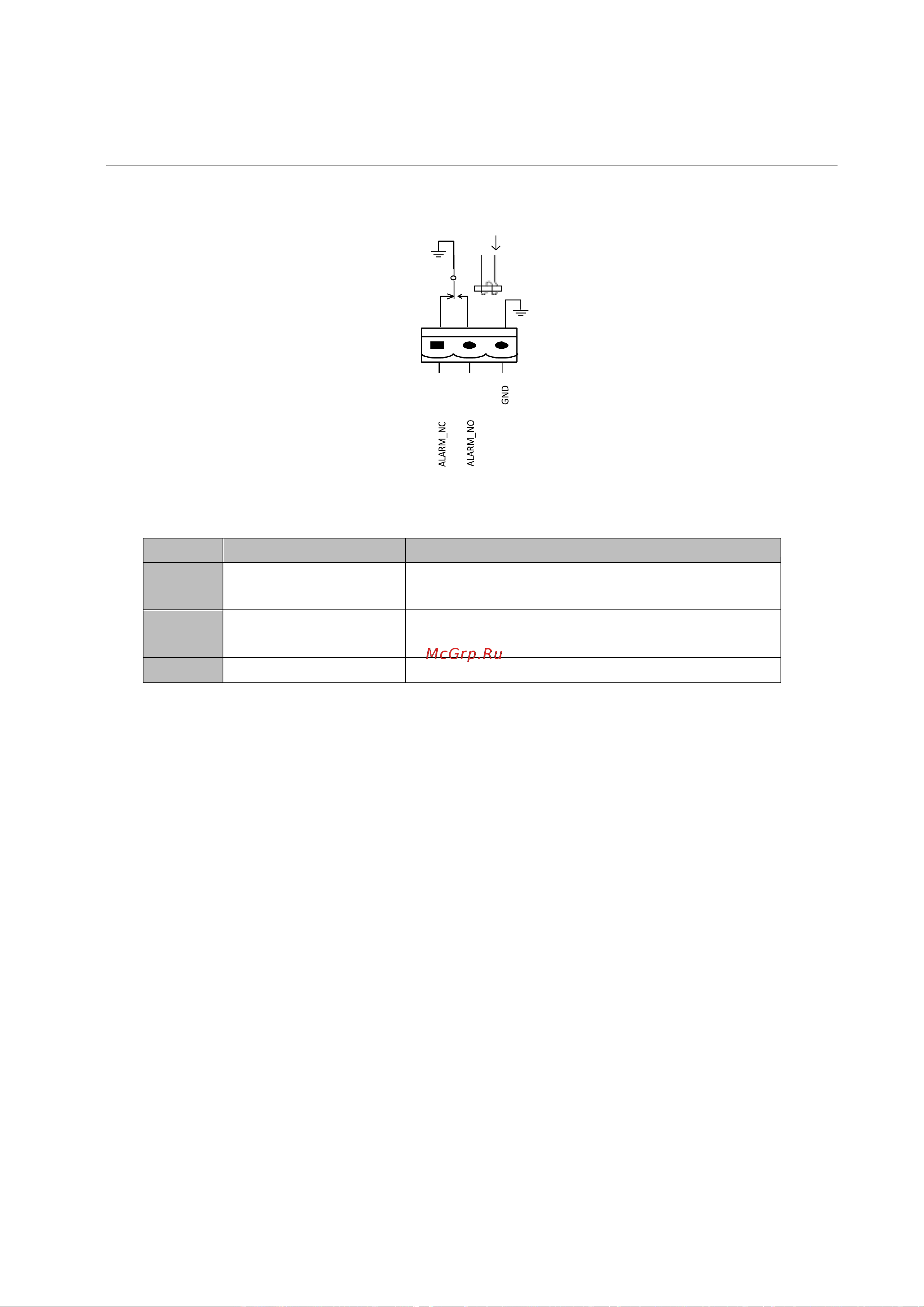

Рис. 3-10 Диаграмма контакта Общая авария
Таблица 3.10 Функции контакта Общая авария
Порт
Наименование
Функция
J9-1
GENERAL_ALARM_NC
Сигнал тревоги (нормально замкнут) разомкнут в
активном состоянии
J9-2
GENERAL_ALARM_NO
Сигнал тревоги (нормально разомкнут) замкнут в
активном состоянии
J9-3
GENERAL_ALARM_GND
Общий терминал
3.5.2
Коммуникационные интерфейсы
RS232, RS485 and USB port: Данные интерфейсы позволяют авторизованному персоналу осуществлять
настройку ИБП и получать данные о работе ИБП и его систем.
SNMP: Опциональная карта позволяющая осуществлять сетевой мониторинг ИБП.
Карта параллельной работы: Опциональная карта для параллельной работы ИБП.
3.6 Режим распределения питания
В соответствии с потребностями пользователя подключение распределительного кабеля делится на
четыре типа:
фазы в 3 фазы, общий вход;
фазы в 3 фазы, двойной вход;
фазы в 1 фазу, общий вход;
фазы в 1 фазу, двойной вход
