HIDEN EXPERT
HR3300-CL
10-20 KVA
4.3.4
Установки

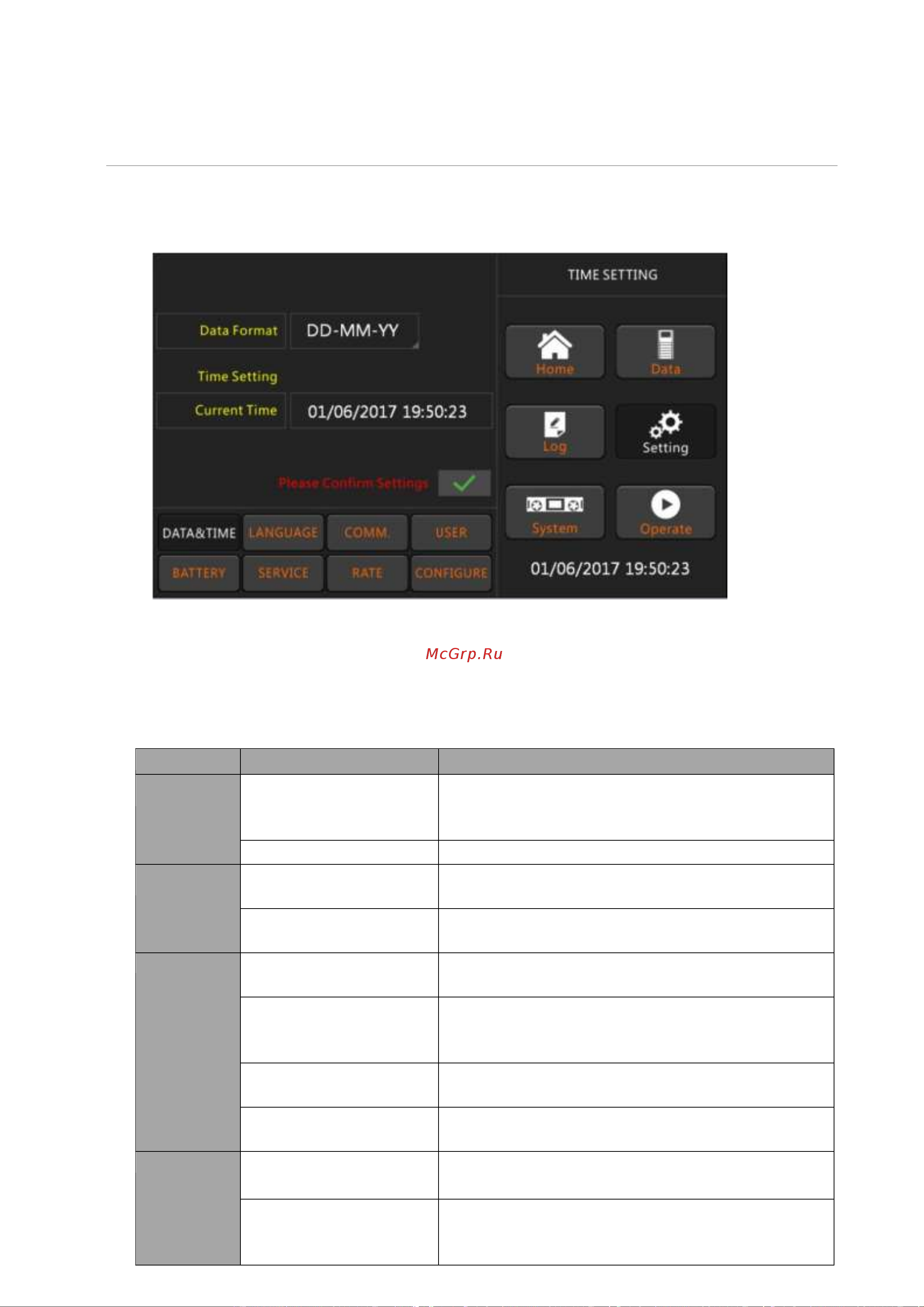

Нажмите на иконку «Настройки» для перехода на страницу настроек ИБП (рис. 4-10).
Рис. 4-10 Страница «Установки»
Подменю раздела Установки приведены в нижней части дисплея. Пользователи могут выбрать каждый
из интерфейсов настроек, коснувшись соответствующего значка. Подменю подробно описаны ниже в
таблице 4-5.
Таблица 4-5 Описание подменю страницы «Установки»
Submenu Name
Contents
Meaning
Date & Time
Date format setting
Формат времени: (a) год/месяц/день,(b)
месяц/дата/год，(c) дата/месяц/год
Time setting
Настройка времени
Language
Current language
Используемый язык
Language selection
Выбор языка
COMM.
Device Address
Настройка коммуникационного адреса
RS232 Protocol Selection
Выбор типа протокола: SNT, Modbus, YD/T и Dwin（
для заводского использования）
Baud rate
Выбор скорости передачи данных для: SNT,
Modbus и YD/T
Modbus Mode
Настройки протоколов Modbus: ASCII и RTU
USER
Output voltage
Adjustment
Настройка уровня выходного напряжения
Bypass Voltage Up Limited
Верхний предел допустимого напряжения на
байпасном вводе: +10%，+15%，+20%，+25%
