HIDEN EXPERT
HR3300-CL
10-20 KVA

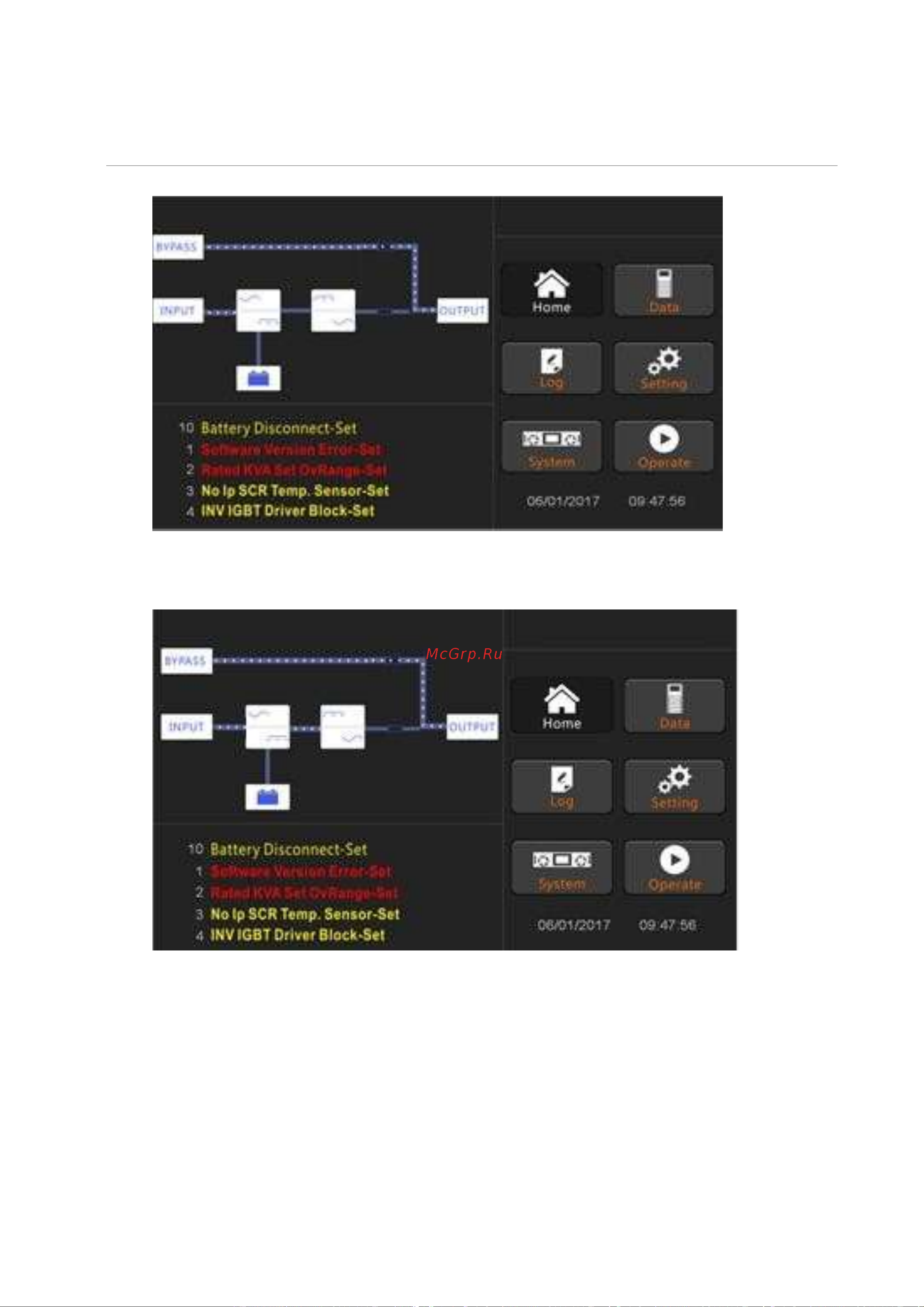

Рис. 5-2 Интерфейс запуска байпаса
(2) После включения статического переключателя байпаса включается инвертор, и индикаторная панель
инвертора мигает, как показано на рисунке 5-3.
Рис. 5-3 Интерфейс запуска инвертора
(3) Примерно через 30 секунд, когда инвертор работает нормально, ИБП переключается с байпаса на
инвертор, индикаторная лампа байпаса выключена, и индикатор индикатора нагрузки мигает, как
показано на рисунке 5-4.
