HIDEN EXPERT

HR3300-CL

10-20 KVA

4.2 Дисплей

После того, как система мониторинга начнет самотестирование, система перейдет на домашнюю

страницу после окна приветствия. Домашняя страница показана на рис. 4-2. Описание домашней

страницы системы приведено в таблице 4-2:

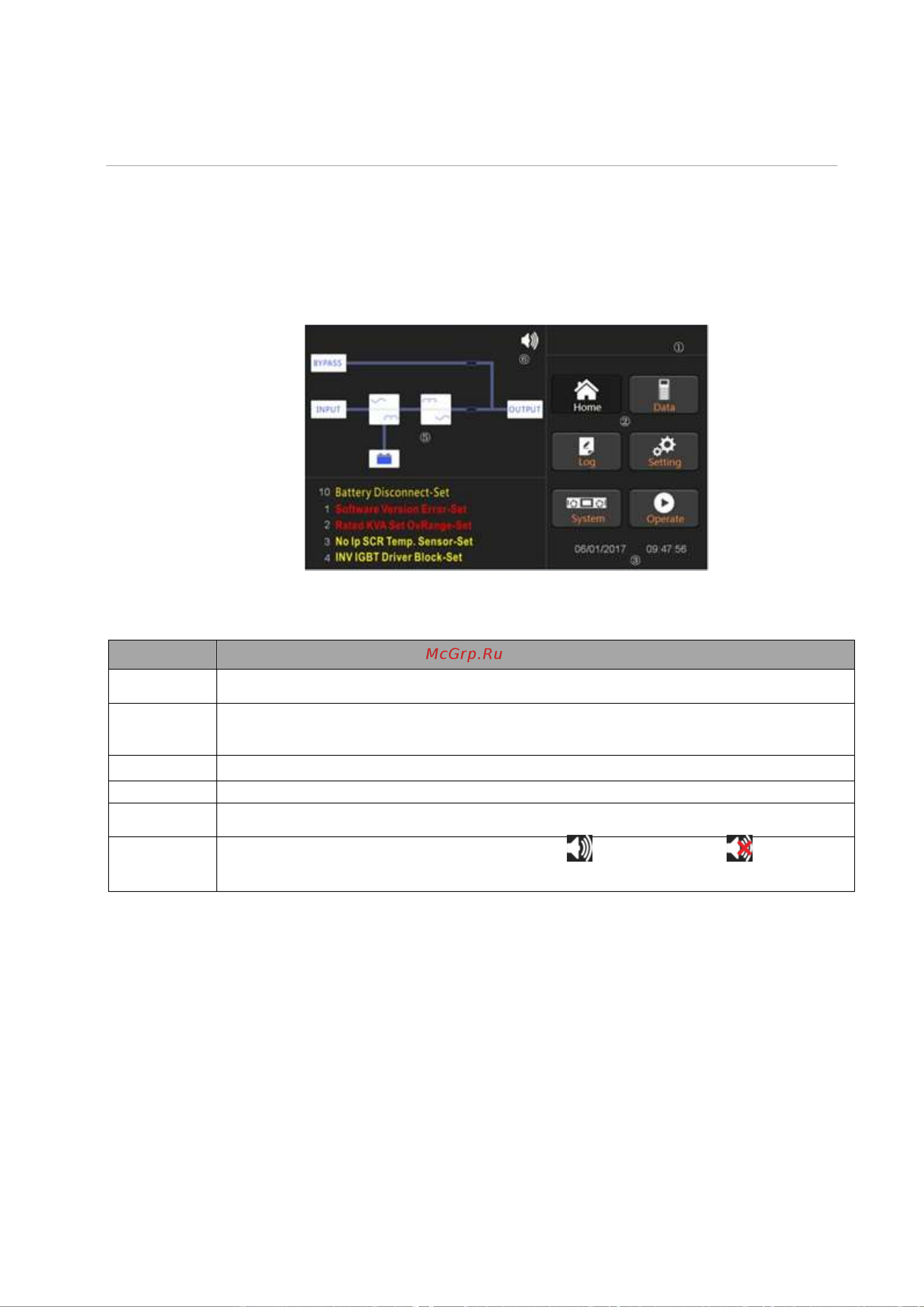

Рис.4-2 Домашняя страница

Таблица 4-2 Описание домашней страницы

Название

Описание

Режим

Отображает текущий режим работы ИБП и номинальную мощность ИБП

Меню

Отображает дополнительные кнопки для управления ИБП в т.ч. Данные сети,

журнал событий, настройки, информацию о системе, управлелние ИБП.

Время

Отображает системаное время и дату ИБП

Журнал

Отображает текущие события в ИБП

Индикатор

Отображает схему режима работы ИБП

Динамик

Кнопка управлдения звуком. звук включен, звук выключен.

4.3 Главное меню

Главное меню включает в себя разделы Домашняя, Данные, Настройки, Журнал событий, Система,

Управление. Их детальное описание ниже.

4.3.1

Домашняя страница

Нажмите иконку «Домашняя» и система перейдет на страницу с отображением данных как показано на

рис. 4-2.

4.3.2

Данные

Нажмите иконку «Данные» и система перейдет на страницу с отображением информации о текущих

значениях напряжения, тока, частоте на байпасе, главном входе, выходе ИБП, уровне нагрузке,

состоянии батарей (рис. 4-4 – 4-8)
