HIDEN EXPERT
HR3300-CL
10-20 KVA
BCB порт контроля состояния батарейного автомата
Заводские настройки портов J6 и J7 это контроль состояния батарейного автомата. Диаграмма порта
показана на рисунке 3-8, а описание в таблице 3.8.

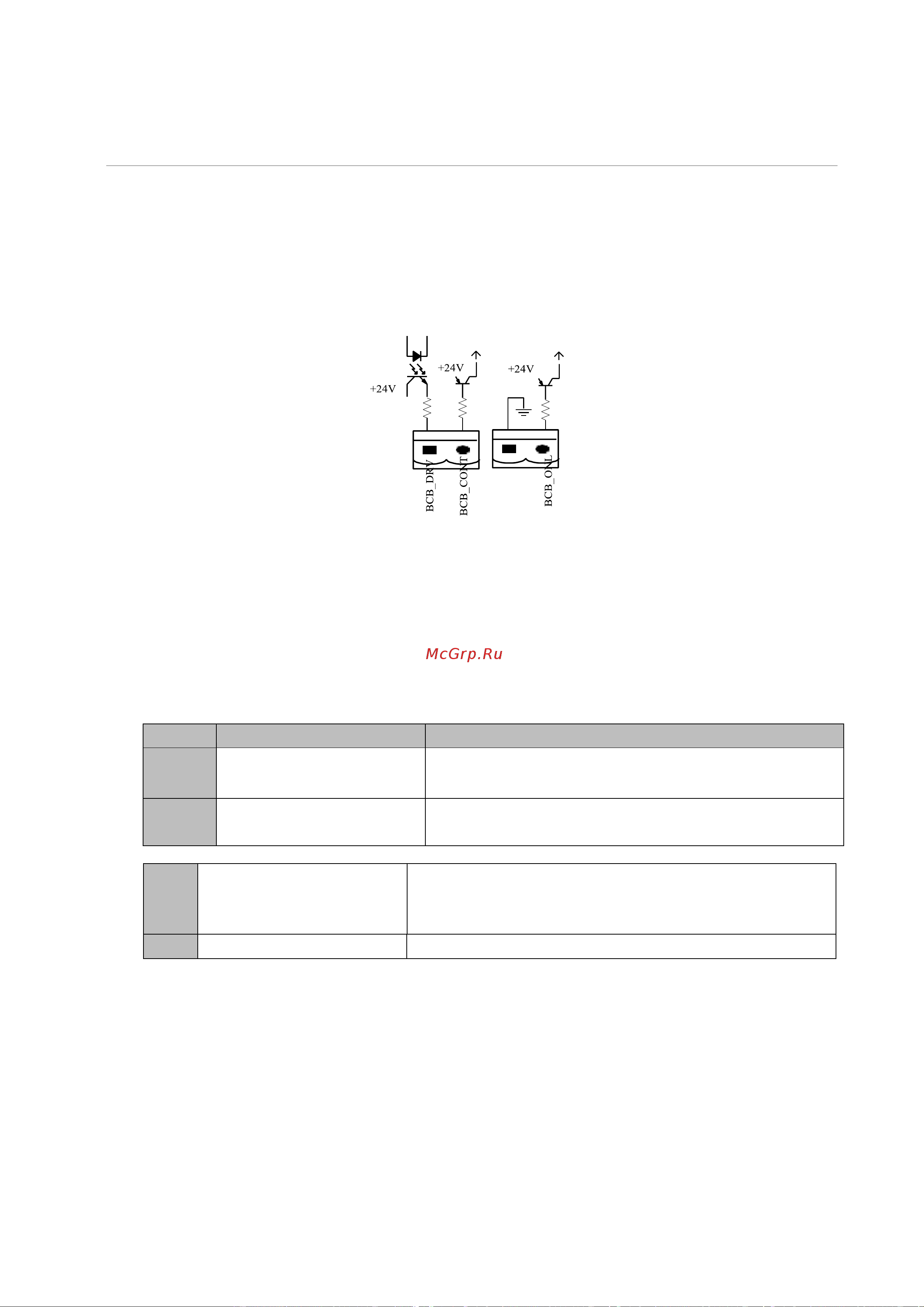

Рис. 3-8 Порт BCB
Таблица 3.9 Описание порта BCB
Порт
Наименование
Функция
J6-1
BCB_DRIV
BCB включен, обеспечивает +24В ， 20мА управляющий сигнал
J6-2
BCB_Status
Статус батарейного автомата on-line в работе (нормально
замкнутый), автомат включен.
J7-1
BCB_Online
Статус батарейного автомата on-line в работе (нормально
разомкнутый), автомат включен, когда есть сигнал с J7-1
J7-2
GND_DRY
Земля для +24V
J6
J7
