HIDEN EXPERT
HR3300-CL
10-20 KVA
5.
Эксплуатации
5.1 Включение ИБП
5.1.1
Включение ИБП в нормальный режим работы
Первоначальное включение ИБП должно осуществляться только авторизованным персоналом.
Процедура включения приведена ниже:
(1) Исходное состояние – все автоматы разомкнуты.
(2) Включите выходной автоматический выключатель, а затем входной автоматический выключатель,
начнётся процесс инициализации системы. Если ИБП с отдельным байпасным вводом включите также и
его.
(3) После завершения процесса инициализации на дисплее ИБП появится изображение мнемосхемы
ИБП и перечень сообщений, как показано на рисунке 4-2.
(4) На домашней странице дисплея показывает, что выпрямитель системы работает, и индикатор
мигает, как показано на рисунке 5.1.

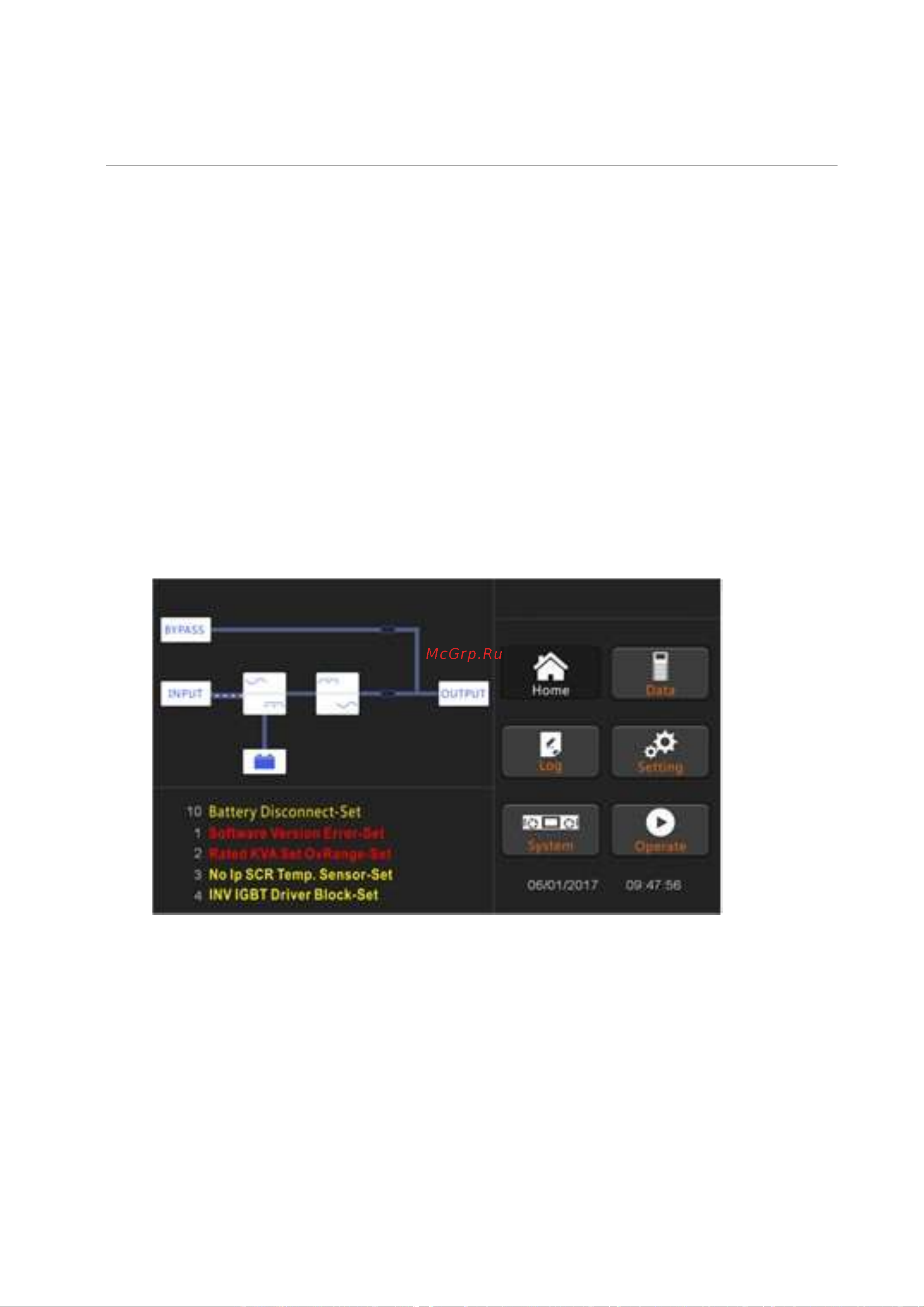

Рис. 5-1Интерфейс запуска выпрямителя
(1) Примерно через 30 секунд запуск выпрямителя завершен, включен статический выключатель
байпаса, и индикатор байпаса мигает. Как показано на рисунке 5.2
