4 Установка и монтаж
Руководство по установке и техническому обслуживанию
15
Daikin Altherma EHS(X/H)(B)-D
Тепловой насос (внутреннее устройство) со встроенным накопи-
телем тепла
008.1444007_01 – 11/2018 – RU
Рису-
нок4-5

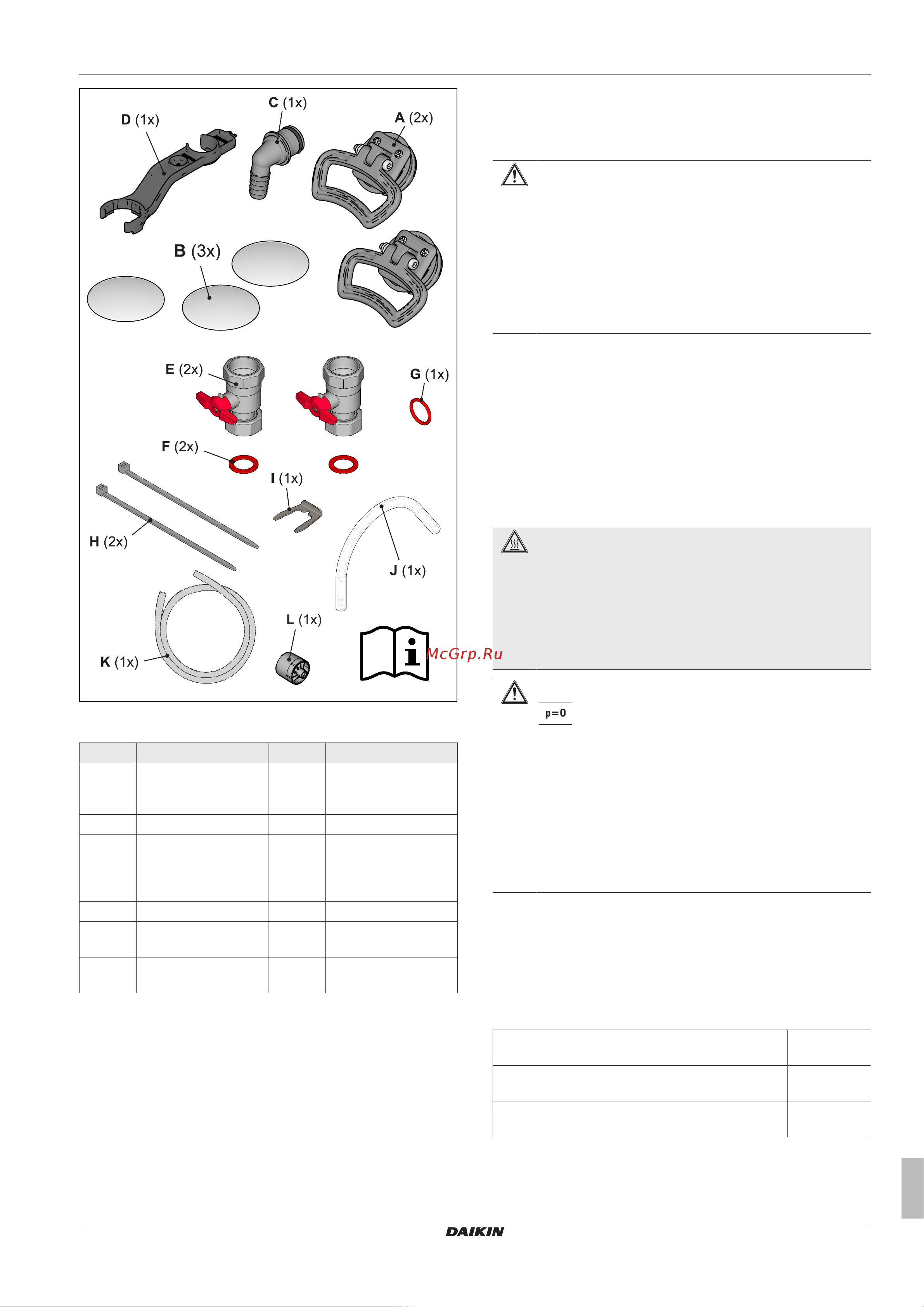

Содержимое пакета с принадлежностями
Поз. Обозначение Поз. Обозначение
A Ручки (требуются
только для транспор-
тировки)
G Уплотнительное
кольцо
B Защитная накладка H Кабельная стяжка
C Соединительная де-
таль шланга для
устройства защиты
от переливания
I Вставные скобы
D Монтажный ключ J Продувочный шланг
E Шаровой кран K Крышка сливного
шланга
F Плоская уплотни-
тельная прокладка
L Поворотная кнопка
контроллера
Табли-
ца4-2
Другие принадлежности для внутреннего устройства см. в
прайс-листе.
4.3 Установка теплового насоса
4.3.1 Выбор места размещения
ОСТОРОЖНО!
Если общий объем заправки хладагента в системе со-
ставляет ≥1,84кг, вы должны соблюдать дополнитель-
ные требования к минимальной площади и минималь-
ным вентиляционным отверстиям. Соблюдайте
«10.5Минимальная площадь пола и вентиляционные
отверстия»на стр.69.
Общий объем заправки хладагента указывается на за-
водской табличке наружного блока. Соблюдайте соот-
ветствующее руководство по установке.
Место установки внутреннего устройства должно соответство-
вать следующим минимальным требованиям (см. так-
же«1.2.3Помещение установки устройства»на стр.6).
Площадь монтажа
▪ Пол должен быть ровным и гладким, а также иметь достаточ-
ную несущую способность: 1050кг/м² с добавлением запа-
са прочности. При необходимости установите гнездо.

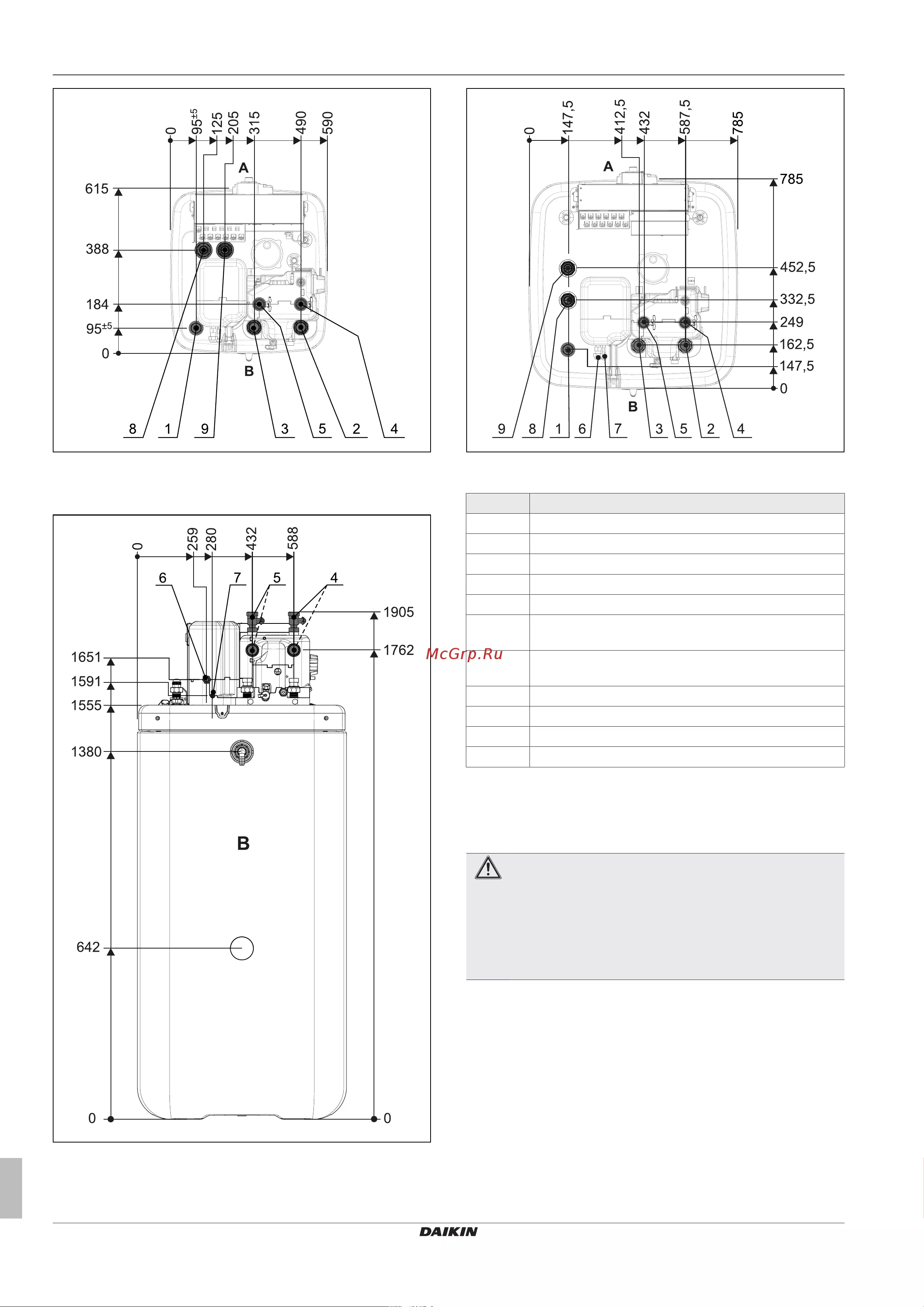

▪ Учитывайте установочные размеры (см.«4.1Габариты и
присоединительные размеры»на стр.13).
Минимальное расстояние
ОПАСНО! РИСК ОЖОГОВ
Пластмассовые стенки бака на внутреннем устройстве
могут при внешнем тепловом воздействии (>80°C)
расплавиться, а в экстремальных случаях - загореться.
▪ Установка внутреннего устройства допускается на
расстоянии не менее 1м от других источников тепла
(>80°C) (электрообогревателей, газовых нагрева-
телей, каминов идр.) и от горючих материалов.
ОСТОРОЖНО!
Установка внутреннего устройства на недоста-
точной высоте относительно плоских солнечных кол-
лекторов (верхняя кромка накопительного бака выше
нижней кромки коллектора) приводит к невозможности
полного опорожнения безнапорной гелиосистемы во
внешней зоне.
▪ В случае подключения к гелиосистеме устанавли-
вайте внутреннее устройство достаточно низко отно-
сительно плоских коллекторов (учитывая при этом
минимально необходимый уклон соединительных
линий гелиосистемы).
Рекомендуемые минимальные расстояния:
До стен: (задняя сторона) ≥100мм, (боковые стороны) ≥500мм
До потолка: ≥1200мм, не менее 480мм.
Расстояния до наружного блока:
При выборе места установки необходимо учитывать информа-
цию из таблицы «»на стр.15.
Макс. длина трубопровода хладагента между
внутренним устройством и наружным блоком
30м
Мин. длина трубопровода хладагента между вну-
тренним устройством и наружным блоком
3м
Макс. разность высот между внутренним устрой-
ством и наружным блоком
20м
Табли-
ца4-3
