4 Установка и монтаж
Руководство по установке и техническому обслуживанию
18
Daikin Altherma EHS(X/H)(B)-D
Тепловой насос (внутреннее устройство) со встроенным накопи-
телем тепла
008.1444007_01 – 11/2018 – RU

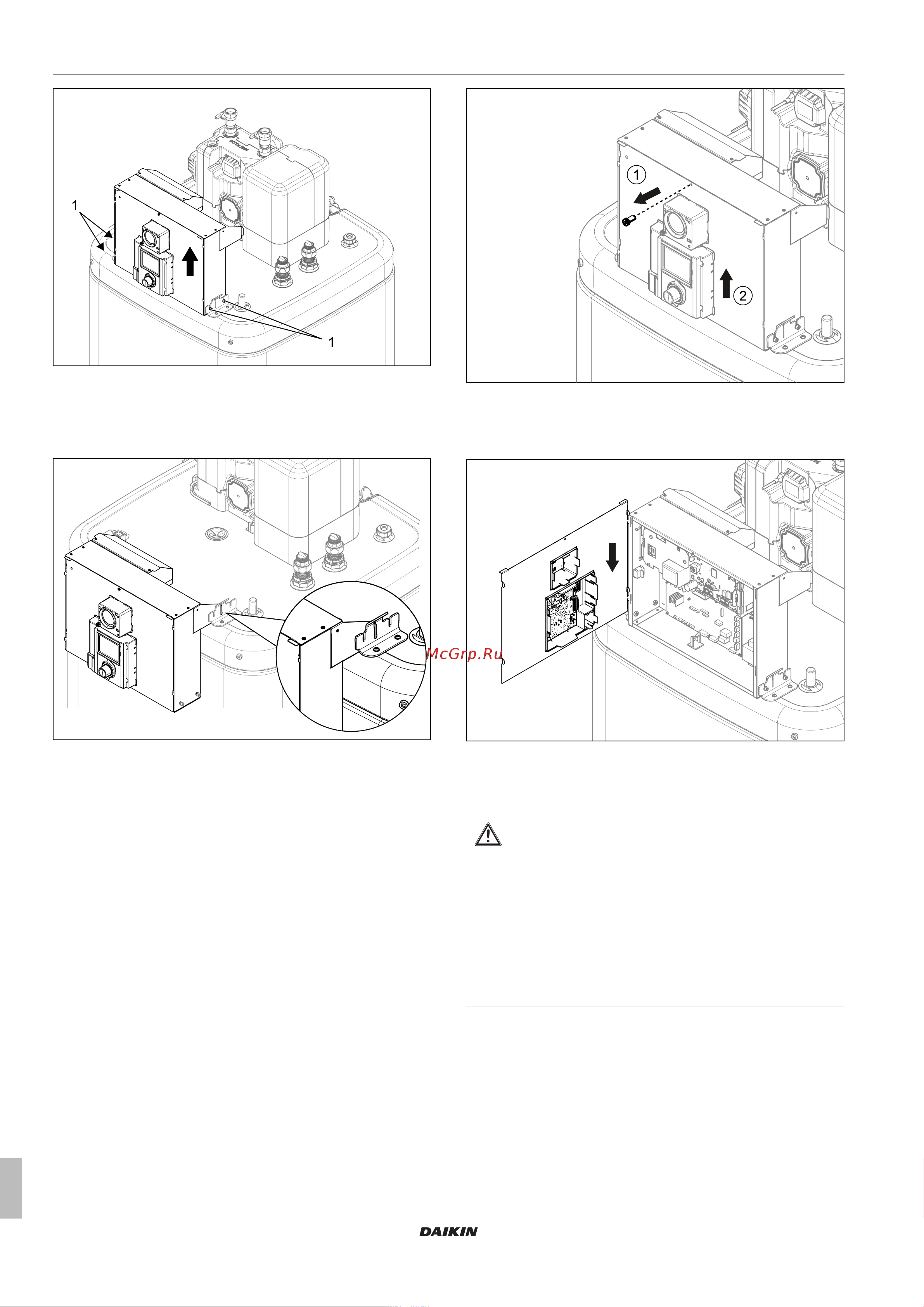

Рису-
нок4-10
Перемещение корпуса контроллера в сервисное по-
ложение
2 Снимите корпус контроллера в направлении спереди и
вставьте его в крепление с помощью крюков на задних ско-
бах.
Рису-
нок4-11
Корпус контроллера в сервисном положении
4.4.4 Открывание корпуса контроллера
Чтобы выполнить электрические подключения, сам корпус
контроллера должен быть открыт. Это можно сделать как в
обычном, так и в сервисном положении.
1 Ослабьте передние винты.
2 Сдвиньте крышку вверх и потяните вперед.
Рису-
нок4-12
Открывание корпуса контроллера
3 Закрепите крышку с помощью боковых на корпусе контрол-
лера.
Рису-
нок4-13
Навешивание крышки
4.4.5 Снятие теплоизоляции
ОСТОРОЖНО!
Теплоизоляция («Без защитного кожуха»на стр.17,
поз.A) выполнена из чувствительных к нажиму фасон-
ных деталей из ЭПП, легко повреждаемых при ненад-
лежащем обращении.
▪ Снятие теплоизоляции выполнять только в ниже ука-
занной последовательности и в соответственно ука-
занном направлении.
▪ Не прикладывать силу.
▪ Не использовать инструмент.
1 Выполнить снятие верхней теплоизоляции в следующей по-
следовательности:
▪ Снять боковой изоляционный элемент (поз.A) в гори-
зонтальном направлении.
▪ Снять задний изоляционный элемент (поз.B) в гори-
зонтальном направлении.
▪ Снять передний изоляционный элемент (поз.C) в гори-
зонтальном направлении.
