4 Установка и монтаж
Руководство по установке и техническому обслуживанию
14
Daikin Altherma EHS(X/H)(B)-D
Тепловой насос (внутреннее устройство) со встроенным накопи-
телем тепла
008.1444007_01 – 11/2018 – RU

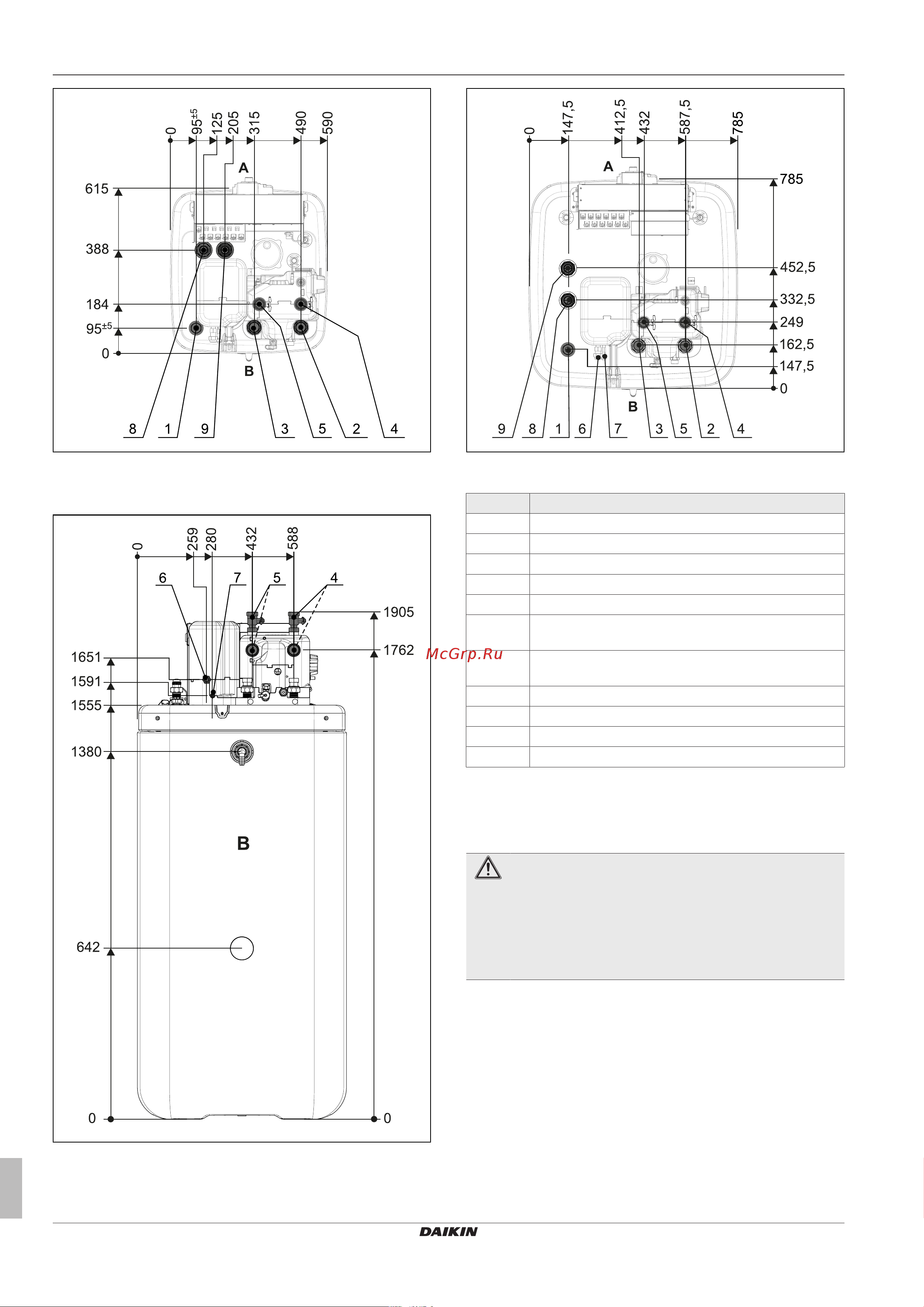

Рису-
нок4-2
Габариты, верхняя часть устройства: типы …
04P30D/…08P30D
Габариты …04P50D/…08P50D
Рису-
нок4-3
Габариты, вид сбоку: типы …04P50D/…08P50D
Рису-
нок4-4
Габариты, верхняя часть устройства: типы …
04P50D/…08P50D
Поз. Обозначение
1 Подача гелиосистемы
2 Холодная вода
3 Горячая вода
4 Подающая линия системы отопления
5 Обратная линия системы отопления
6 Подключение трубопровода (газопровода) для хлад-
агента
7 Подключение трубопровода для жидкости (хладаген-
та)
8 Подающая линия Biv (только для типа …Biv)
9 Обратная линия Biv (только для типа …Biv)
A Спереди
B Сзади
Табли-
ца4-1
4.2 Транспортировка и поставка
ПРЕДУПРЕЖДЕНИЕ
В незаполненном состоянии центр тяжести внутренне-
го устройства смещается в верхнюю часть, что опасно
опрокидыванием при транспортировке. Это может под-
вергнуть опасности людей или повредить устройство.
▪ Закрепите внутреннее устройство, аккуратно переме-
щайте его, используйте ручки.
Внутреннее устройство поставляется на поддоне. Для транспор-
тировки подходят все средства напольной транспортировки, та-
кие как поддоны и погрузчики.
Комплект поставки
▪ Внутреннее устройство (предварительно смонтированное),
▪ пакет с принадлежностями (см. «Содержимое пакета с при-
надлежностями»на стр.15),
▪ пакет документов.
