4 Установка и монтаж
Руководство по установке и техническому обслуживанию
32
Daikin Altherma EHS(X/H)(B)-D
Тепловой насос (внутреннее устройство) со встроенным накопи-
телем тепла
008.1444007_01 – 11/2018 – RU
Распространены следующие типы низкотарифного подключения
к сети:
▪ Тип 1: При данном виде низкотарифного подключения к сети
электропитание наружного блока теплового насоса не преры-
вается.
▪ Тип 2: При данном виде низкотарифного подключения к сети
электропитание наружного блока теплового насоса прерыва-
ется после определенного промежутка времени.
▪ Тип 3: При данном виде низкотарифного подключения к сети
электропитание наружного блока теплового насоса прерыва-
ется немедленно.
Беспотенциальный переключающий контакт S2S может быть
выполнен в качестве размыкающего или замыкающего переклю-
чающего контакта.
▪ При варианте исполнения в качестве размыкающего контакта
должен быть настроен параметр [HT/NT contact] = 1 [→Main
menu →Settings →Inputs/Outputs]. При отправке сигнала низ-
кого тарифа от энергоснабжающего предприятия (EVU) раз-
мыкается переключающий контакт S2S. Установка переключа-
ется на «Принудительное ВЫКЛ.». При повторной отправке
сигнала беспотенциальный переключающий контакт S2S за-
мыкается, а система продолжает работу.
▪ При варианте исполнения в качестве замыкающего контакта
должен быть настроен параметр [HT/NT contact] = 0 [→Main
menu →Settings →Inputs/Outputs]. При отправке сигнала низ-
кого тарифа от энергоснабжающего предприятия (EVU) замы-
кается переключающий контакт S2S. Установка переключает-
ся на «Принудительное ВЫКЛ.». При повторной отправке сиг-
нала беспотенциальный переключающий контакт S2S размы-
кается, а система продолжает работу.

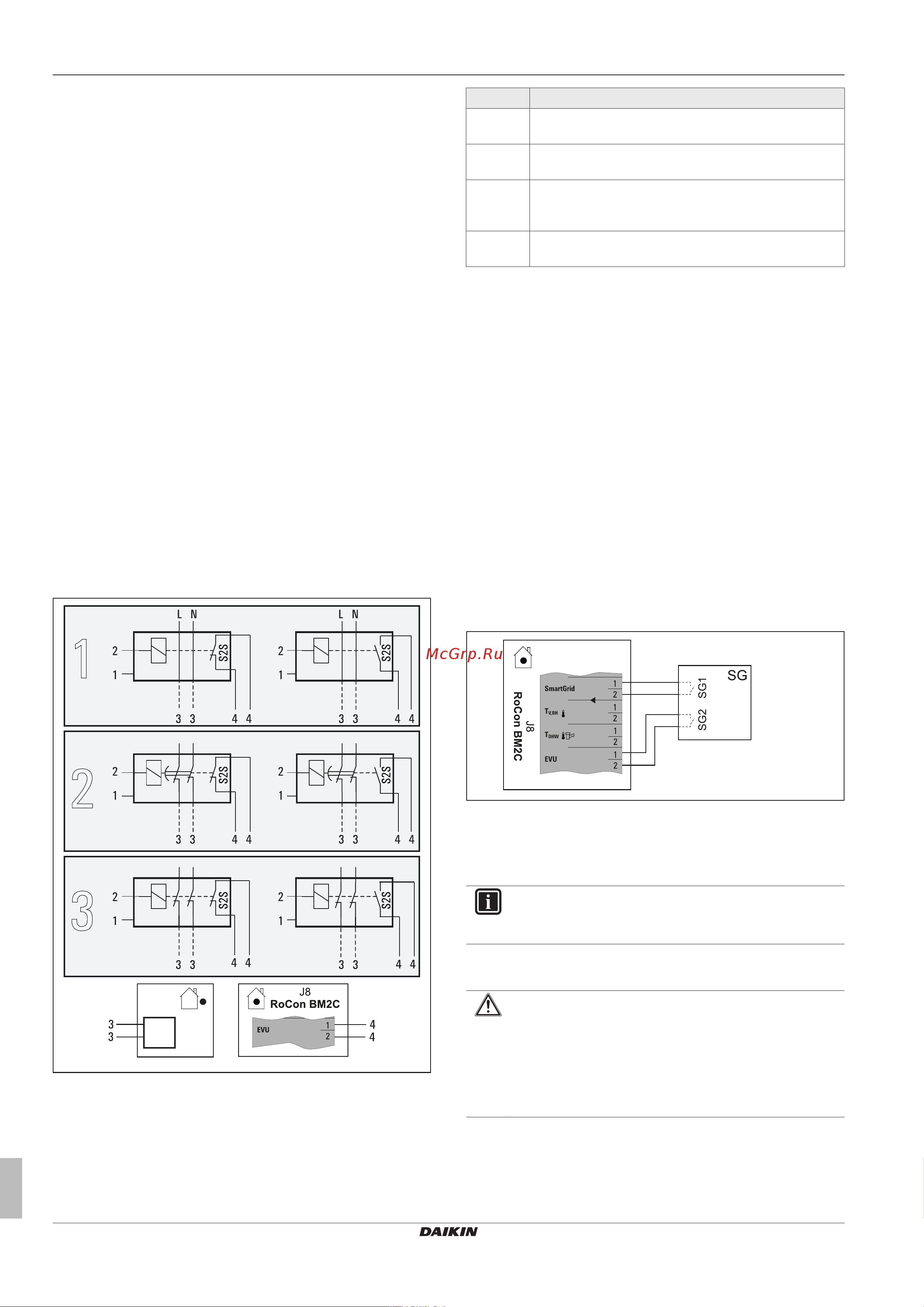

[HT/NT contact] = 1 [HT/NT contact] = 0
Рису-
нок4-44
Подключение переключающего контакта H/NT
Поз. Обозначение
1 Ящик домового ввода для низкотарифного подклю-
чения к сети
2 Приемник для обработки управляющего сигнала HT/
NT
3 Электропитание наружного блока теплового насоса
(см. соответствующее руководство по монтажу на-
ружного блока теплового насоса)
4 Беспотенциальный переключающий контакт для вну-
треннего блока теплового насоса
Табли-
ца4-9
4.7.15 Подключение интеллектуального
контроллера (Smart Grid - SG)
Как только функция активируется с помощью параметра [Smart
grid] = 1 [→Main menu →Settings →Inputs/Outputs] (см. руко-
водство по эксплуатации контроллера), то в зависимости от сиг-
нала энергоснабжающего предприятия тепловой насос
переключается в режим ожидания, обычный режим или в высо-
котемпературный режим работы.
Для этого беспотенциальные переключающие контакты SG1/
SG2 интеллектуального контроллера должны быть подключены
к разъему J8, подключениям Smart Grid и EVU, на печатной пла-
те RoCon BM2C (см. «Подключение функции Smart Grid»на
стр.32).
Как только активируется функция Smart Grid, автоматически де-
активируется функция HT/NT. В зависимости от значения пара-
метра [Mode Smart Grid] выполняется различный режим работы
теплового насоса [→Main menu →Settings →Inputs/Outputs]
(см. руководство по эксплуатации контроллера).
Рису-
нок4-45
Подключение функции Smart Grid
4.8 Подключение хладагента
ИНФОРМАЦИЯ
Соблюдайте руководство по установке наружного бло-
ка!
4.8.1 Прокладка трубопроводов хладагента
ОСТОРОЖНО!
Повторное использование трубопроводов хладагента
может привести к повреждению устройства.
▪ Не используйте повторно трубопровод хладагента,
который использовался с другим хладагентом. Заме-
ните трубопровод хладагента или тщательно очисти-
те его.
