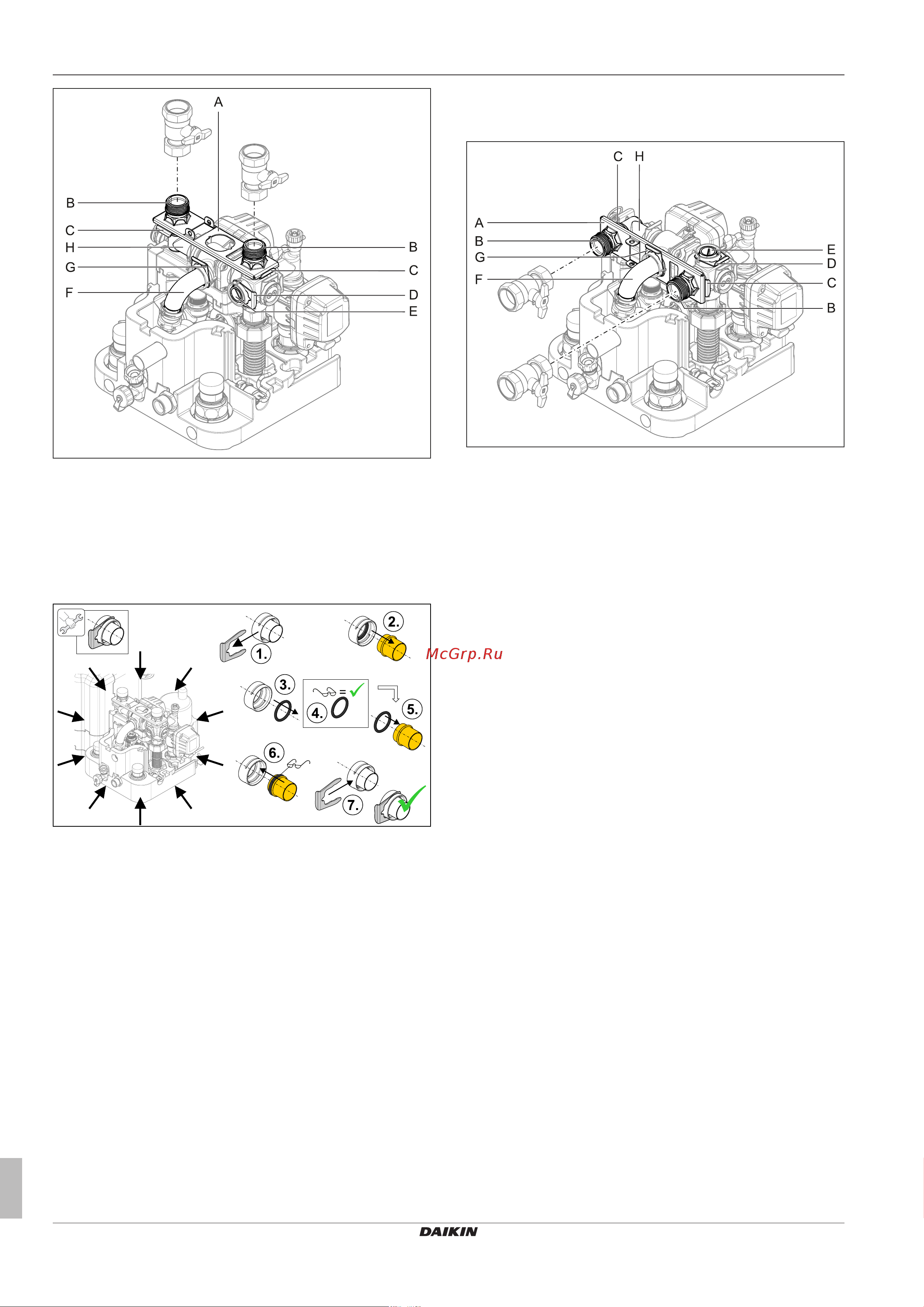

Рису-
нок4-17
Направленность подключений подающей и обрат-
ной линий системы отопления вверх
2 Снять обе вставные скобы соединительных муфт («Направ-
ленность подключений подающей и обратной линий систе-
мы отопления вверх»на стр.20, поз.C).
3 Снять обе соединительные муфты («Направленность под-
ключений подающей и обратной линий системы отопления
вверх»на стр.20, поз.B).
Рису-
нок4-18
Гидравлические разъемные соединения
4 Снять крепежную пластину («Направленность подключений
подающей и обратной линий системы отопления вверх»на
стр.20, поз.A).
5 Снять вставную скобу пробки («Направленность подключе-
ний подающей и обратной линий системы отопления
вверх»на стр.20, поз.D).
6 Извлечь пробку («Направленность подключений подающей
и обратной линий системы отопления вверх»на стр.20,
поз.E).
7 Повернуть угловую деталь («Направленность подключений
подающей и обратной линий системы отопления вверх»на
стр.20, поз.H) на 90° по направлению назад.
8 Снять вставную скобу колена («Направленность подключе-
ний подающей и обратной линий системы отопления
вверх»на стр.20, поз.G).
9 Осторожно вытянуть колено («Направленность подключе-
ний подающей и обратной линий системы отопления
вверх»на стр.20, поз.F) из его горизонтального крепления
по направлению назад так, чтобы в образовавшееся про-
странство можно было горизонтально вставить крепежную
пластину («Направленность подключений подающей и
обратной линий системы отопления назад»на стр.20,
поз.A).
Рису-
нок4-19
Направленность подключений подающей и обрат-
ной линий системы отопления назад
10 Установить крепежную пластину между коленом и его гори-
зонтальным креплением, а затем вставить колено
(«Направленность подключений подающей и обратной ли-
ний системы отопления назад»на стр.20, поз.F) через
среднее отверстие крепежной пластины в его крепление.
11 Вновь зафиксировать колено вставной скобой («Направлен-
ность подключений подающей и обратной линий системы
отопления назад»на стр.20, поз.G) в его креплении.
12 Вставить обе соединительные муфты («Направленность
подключений подающей и обратной линий системы отопле-
ния назад»на стр.20, поз.B) через крепежную пластину в
боковые крепления.
13 Зафиксировать обе соединительные муфты вставными ско-
бами («Направленность подключений подающей и обрат-
ной линий системы отопления назад»на стр.20, поз.C) в
их креплениях.
14 Вставить пробку («Направленность подключений подающей
и обратной линий системы отопления назад»на стр.20,
поз.E) в верхнее крепление.
15 Зафиксировать пробку вставной скобой («Направленность
подключений подающей и обратной линий системы отопле-
ния назад»на стр.20, поз.D).
16 Вырезать боковые отверстия теплоизоляции («Вырезы в
теплоизоляции»на стр.21, поз.A) соответствующим
инструментом.

Содержание
