4 Установка и монтаж
Руководство по установке и техническому обслуживанию
16
Daikin Altherma EHS(X/H)(B)-D
Тепловой насос (внутреннее устройство) со встроенным накопи-
телем тепла
008.1444007_01 – 11/2018 – RU
4.3.2 Установка устройства
ПРЕДУПРЕЖДЕНИЕ
В незаполненном состоянии центр тяжести внутренне-
го устройства смещается в верхнюю часть, что опасно
опрокидыванием при транспортировке. Это может под-
вергнуть опасности людей или повредить устройство.
▪ Надежно закрепите внутреннее устройство, аккурат-
но перемещайте его, используйте ручки.
Необходимые условия
▪ Место установки соответствует нормам, действующим в стра-
не эксплуатации, а также минимальным требованиям, описан-
ным в«4.3.1Выбор места размещения»на стр.15.
Установка

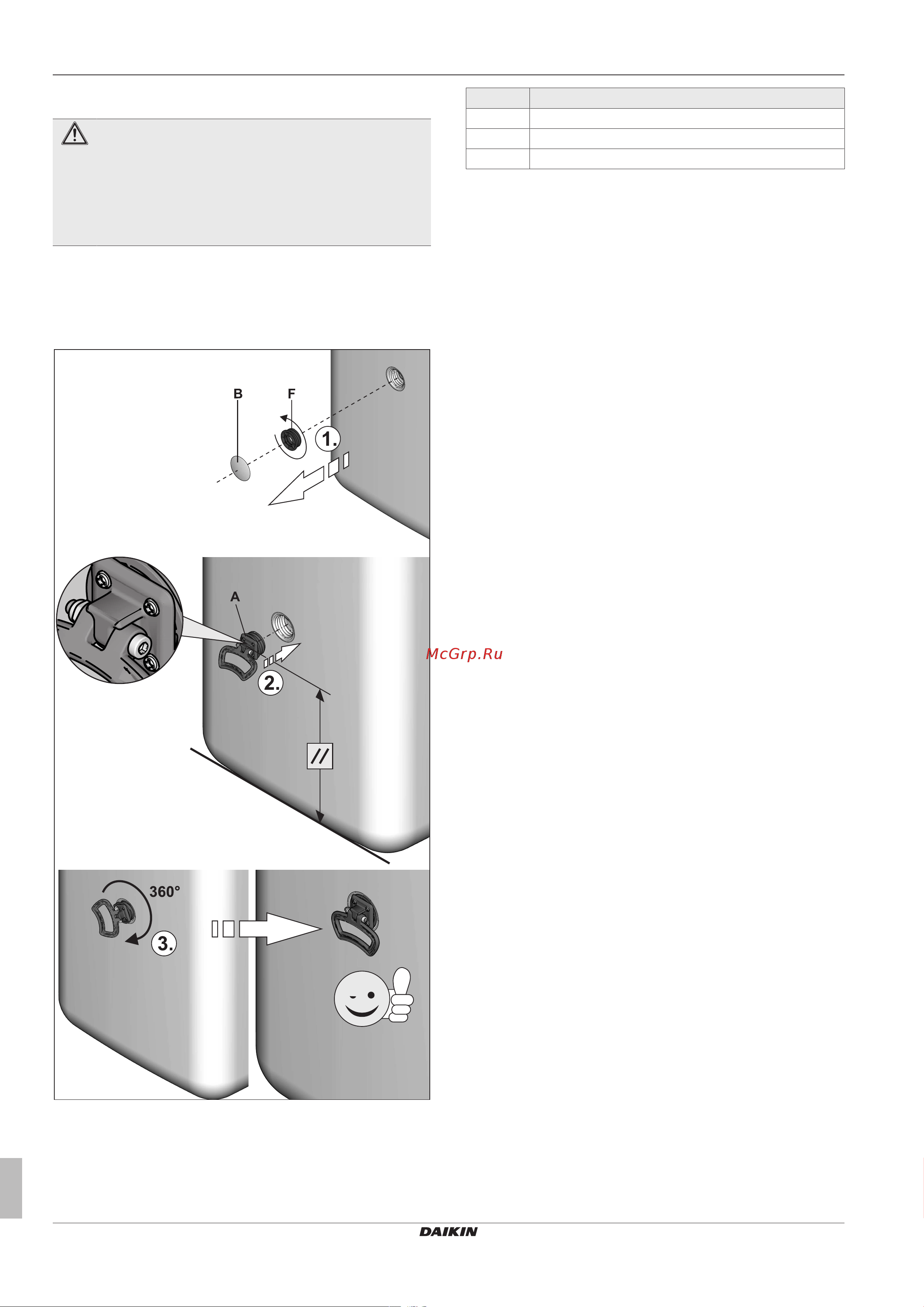

Рису-
нок4-6
Монтаж ручек
Поз. Обозначение
A Ручка
B Защитная накладка
F Резьбовая деталь
Табли-
ца4-4
1 Удалить упаковку и утилизировать ее с соблюдением пра-
вил охраны окружающей среды.
2 Снять с накопительного бака защитные накладки («Монтаж
ручек»на стр.16, поз.B) и выкрутить резьбовые детали
(«Монтаж ручек»на стр.16, поз.F) из отверстий, в кото-
рые должны устанавливаться ручки.
3 Ввинтить ручки («Монтаж ручек»на стр.16, поз.A) в осво-
бодившиеся резьбовые отверстия.
4 Аккуратно переместите внутреннее устройство в место уста-
новки за ручки.
5 Установите внутреннее устройство на месте размещения.
▪ При установке в шкафах, за перегородками или в прочих
стесненных условиях обеспечить достаточную вентиляцию
(например, с помощью вентиляционных решеток). Если об-
щий объем заправки хладагента в системе составляет
≥1,84кг, к вентиляционным отверстиям применяются до-
полнительные требования (см. «10.5Минимальная пло-
щадь пола и вентиляционные отверстия»на стр.69).
4.4 Подготовка устройства к
установке
4.4.1 Демонтаж переднего стекла
1 Ослабьте винты (1.).
2 Нажмите боковые ручки пальцами вверх (2.), удерживая их
сверху большими пальцами.
3 Снимите переднее стекло спереди (3.).
