Daikin EHSHB08P50DA [17/76] Снятие защитного кожуха
![Daikin EHSHB08P50DA [17/76] Снятие защитного кожуха](/views2/1786957/page17/bg11.png)
4 Установка и монтаж
Руководство по установке и техническому обслуживанию
17
Daikin Altherma EHS(X/H)(B)-D
Тепловой насос (внутреннее устройство) со встроенным накопи-
телем тепла
008.1444007_01 – 11/2018 – RU
Рису-
нок4-7
Демонтаж переднего стекла
4 После завершения установки: установите переднее стекло
над поворотной кнопкой устройства RoCon+ HP. Нажимайте
вверх и вниз, пока переднее стекло не будет надежно за-
фиксировано.

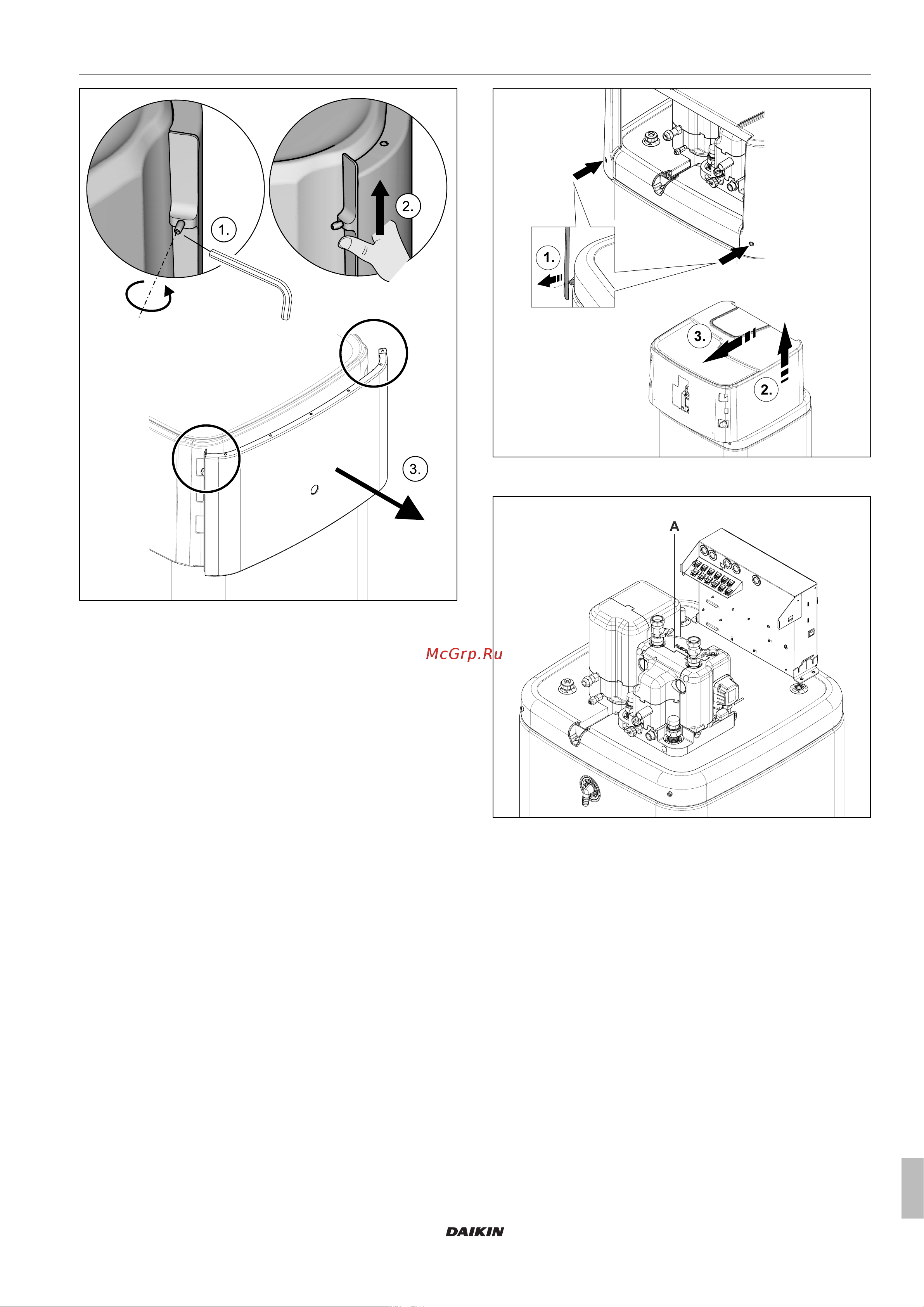

4.4.2 Снятие защитного кожуха
1 Ослабьте винты (1.).
2 Отсоедините защитный кожух от вставленных назад ручек
(2.), поднимите сзади (3.) и снимите в направлении спереди
(4.).
Рису-
нок4-8
Снятие защитного кожуха
Рису-
нок4-9
Без защитного кожуха
4.4.3 Перемещение корпуса контроллера в
сервисное положение
Для облегчения работ с гидравлической системой внутреннего
устройства блок контроллера можно переместить в сервисное
положение.
1 Ослабьте винты (1) крепления корпуса контроллера.
