4 Установка и монтаж
Руководство по установке и техническому обслуживанию
22
Daikin Altherma EHS(X/H)(B)-D
Тепловой насос (внутреннее устройство) со встроенным накопи-
телем тепла
008.1444007_01 – 11/2018 – RU
Рису-
нок4-24
Прокладка кабеля
5 Проведите кабель EHS Schaltplatine Ultra через проходную
втулку и подключите его к RoCon BM2C (см. «Подключение
к печатной плате RTX-EHS»на стр.29).
6 После завершения установки и выполнения электрических
подключений (см. Подключение воды и «4.7Электрическое
подключение»на стр.24) установите на место крышку и за-
фиксируйте ее винтом.

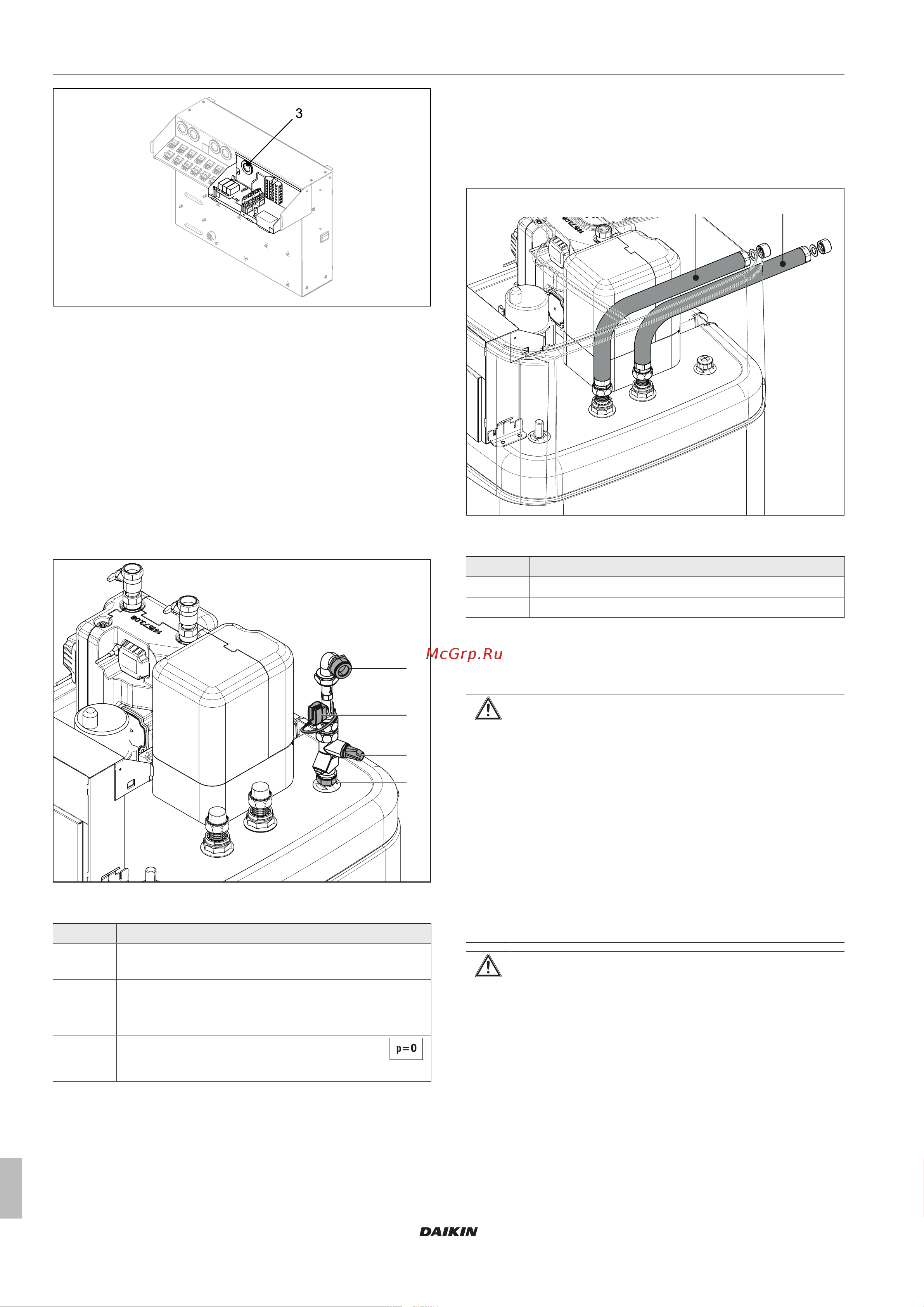

4.5.3 Монтаж соединительного набора DB
Опциональный соединительный набор DB обеспечивает улуч-
шенную доступность для подключения трубопровода DrainBack
(подающий поток гелиосистемы).
A
D
B
C
Рису-
нок4-25
Соединительный набор DB
Поз. Обозначение
A Подключение трубопровода DB (подающий поток ге-
лиосистемы)
B Датчик расхода (не входит в соединительный набор
DB, относится к комплекту поставки EKSRPS4)
C Ограничитель протока (FlowGuard)
D
Подключение подающей линии гелиосистемы
на накопительном баке
Табли-
ца4-5
4.5.4 Монтаж соединительного набора P
Опциональный соединительный набор P для типов устройств
Biv обеспечивает улучшенную доступность для подключения по-
дающих и обратных линий гелиосистемы под давлением или
другого внешнего теплогенератора к накопительному баку. В на-
бор входят две теплоизолирующих гофрированных трубы, кото-
рые с помощью накидной гайки подсоединяются к подключени-
ям накопительного бака. На другом конце гофрированных труб
находится по одному адаптеру для подключений различных раз-
меров подающего и обратного трубопровода.
AB
Рису-
нок4-26
Соединительный набор P для типов устройств Biv
Поз. Обозначение
A Подключение для подающей линии (красный)
B Подключение для обратной линии (синий)
4.6 Подключение воды
Важные указания
ОСТОРОЖНО!
При подключении внутреннего устройства к системе
отопления, в которой используются стальные трубы и
радиаторы или трубопроводы системы теплого пола
без антидиффузионного покрытия, в накопительный
бак горячей воды могут попадать шлам и стружка, вы-
зывая засорение, местный перегрев или коррозион-
ные повреждения.
▪ Перед заполнением устройства промойте подводя-
щие трубопроводы.
▪ Промыть систему распределения тепла (в существу-
ющей системе отопления).
▪ Установить грязевой фильтр или шламоотделитель
в обратную линию системы отопления (см. главу).
ОСТОРОЖНО!
Если внутреннее устройство подключается к подводя-
щему трубопроводу холодной воды, в котором установ-
лены стальные трубопроводы, то в теплообменник с
нержавеющей гофрированной трубой возможно попа-
дание стружки и ее оседание в нем. Это может приве-
сти к повреждениям вследствие контактной коррозии и,
как результат, к негерметичности.
▪ Перед заполнением теплообменника промыть подво-
дящие трубопроводы.
▪ Установите грязевый фильтр на подачу холодной во-
ды (например, SAS1 или SAS2).
