3 Описание изделия
Руководство по установке и техническому обслуживанию
12
Daikin Altherma EHS(X/H)(B)-D
Тепловой насос (внутреннее устройство) со встроенным накопи-
телем тепла
008.1444007_01 – 11/2018 – RU
Поз. Обозначение Поз. Обозначение
1 Подача гелиосистемы 25 Заводская табличка
2 Подключение холодной
воды
26 Защитный кожух
3 Горячая вода 27 Обратная линия гелио-
системы
4 Подающая линия систе-
мы отопления
28 Подающая линия Biv
5 Обратная линия систе-
мы отопления
29 Обратная линия Biv
6 Циркуляционный насос 30 Пластинчатый теплооб-
менник
7 Предохранительный
клапан сброса давле-
ния
31 Подключение трубопро-
вода для жидкости
(хладагента)
7a Невозвратные клапаны
(принадлежность)
32 Подключение трубопро-
вода (газопровода) для
хладагента
8 Автоматический возду-
хоотводчик
33 Индикатор хода выпол-
нения
9 Накопительный бак
(корпус с двойными
стенками из полипропи-
лена с теплоизоляцией
из жесткого полиурета-
на)
34 Шаровой кран (контур
отопителя)
10 Патрубок для залива и
слива или подключение
обратной линии гелио-
системы
35 Кран KFE (контур ото-
пителя)
11 Крепление для контрол-
лера гелиосистемы или
ручка
37
t
DHW1
,
t
DHW2
Датчик температуры
накопительного бака
12 Теплообменник (не-
ржавеющая сталь) для
нагрева питьевой воды
38 Подключение мембран-
ного расширительного
сосуда
13 Теплообменник (не-
ржавеющая сталь) для
загрузки бака или под-
держки системы отоп-
ления
39 Корпус контроллера
14 Теплообменник Biv (не-
ржавеющая сталь) для
загрузки бака с внеш-
ним теплогенератором
(например, системы ба-
ка солнечной энергии)
3UVB
1
3-ходовой переключаю-
щий клапан (контур вну-
треннего теплогенера-
тора)
15 Подключение для опци-
онального резервного
электронагревателя
EKBUxx
3UV
DHW
3-ходовой переключаю-
щий клапан (горячая
вода / отопление)
16 Стратификационная
труба подающей линии
гелиосистемы
DS Датчик давления
17 Указатель уровня (вода
в баке)
FLS Датчик расхода
18 Опционально: резерв-
ный электронагрева-
тель (EKBUxx)
t
R
Датчик температуры
обратной линии
19 Погружная гильза дат-
чика температуры нако-
пительного бака t
DHW1
и
t
DHW2
t
V
Датчик температуры по-
дачи
Поз. Обозначение Поз. Обозначение
20 Безнапорная вода в ба-
ке
t
V, BH
Датчик температуры по-
дачи резервного нагре-
вателя
21 Зона солнечной энер-
гии
RoCon
+ B1
Панель управления
контроллера
22 Зона горячей воды EKSR
PS4
Опционально: блок
контроллера и насоса
гелиосистемы
23 Подключение устрой-
ства защиты от перели-
вания
MAG Мембранный расшири-
тельный сосуд
24 Крепление для ручки
Табли-
ца3-1
Пояснение к «Структура и составные части: вид
снаружи»на стр.10 - «Структура и составные ча-
сти – внутреннее устройство ...04P50D / ...08P50D
(Biv)»на стр.11

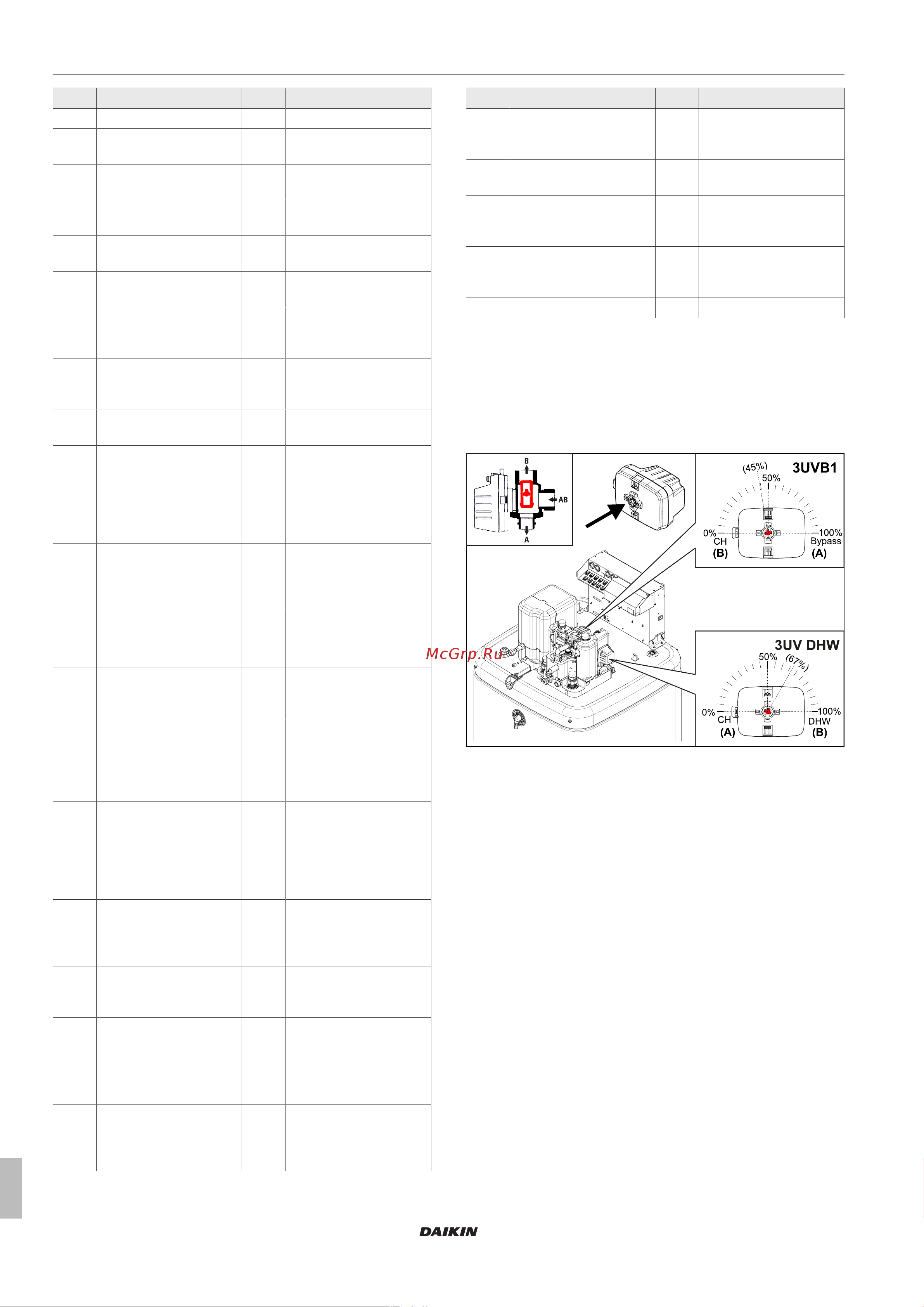

3.2 Работа 3-ходовых
переключающих клапанов
Рису-
нок3-5
Работа 3-ходового переключающего клапана
