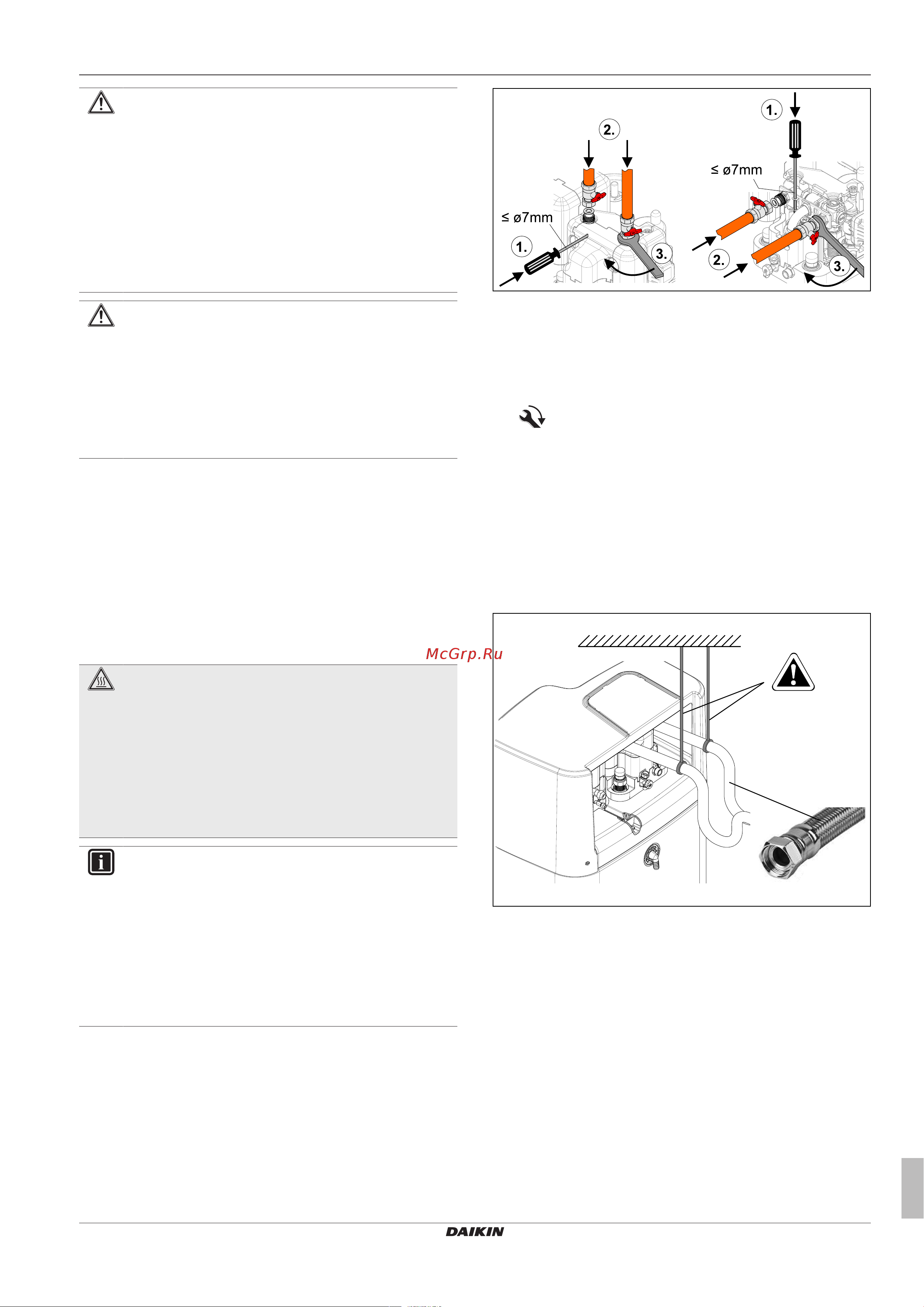

4 Установка и монтаж
Руководство по установке и техническому обслуживанию
23
Daikin Altherma EHS(X/H)(B)-D
Тепловой насос (внутреннее устройство) со встроенным накопи-
телем тепла
008.1444007_01 – 11/2018 – RU
ОСТОРОЖНО!:ТОЛЬКО ДЛЯ BIV
Если к теплообменнику для загрузки находящегося
под давлением бака солнечной энергии (см. «4.1Га-
бариты и присоединительные размеры»на стр.13, поз.
8 + 9) подключается внешнее нагревательное
устройство (например,дровяной котел), то из-за по-
вышенной температуры подачи на соответствующих
соединениях возможно повреждение или разрушение
внутреннего устройства.
▪ Следует ограничить температуру подачи для внеш-
него нагревательного устройства до максимум
95°C.
ОСТОРОЖНО!
Попадание воздуха в контур воды системы отопления
и качество воды системы отопления, не соответствую-
щее параметрам, указанным в главе , могут вызвать
коррозию в системе. Продукты коррозии (частицы), ко-
торые возникают в результате, могут засорять насосы
и клапаны и привести к неисправности.
▪ Устройства нельзя соединять с помощью паропрони-
цаемых гибких кабелей.
▪ Для трубопроводов питьевой воды соблюдайте положения
стандартов EN806, DIN1988, которые также применяются к
национальным правилам для установок для питьевой воды.
▪ Для возможности отказа от циркуляционного трубопровода
следует установить внутреннее устройство вблизи места от-
бора воды. Если циркуляционный трубопровод требуется в
обязательном порядке, то его следует устанавливать соглас-
но схемам, приведенным в «6.1Подключение гидравлической
системы»на стр.39.
4.6.1 Подключение трубопроводов
гидравлической системы
ОПАСНО! РИСК ОЖОГОВ
Существует опасность ошпаривания при заданной тем-
пературе горячей воды свыше 65°C. Это может
произойти при использовании солнечной энергии, при
подключенном внешнем нагревательном устройстве,
если активированы функции защиты от легионелл, а
также если заданная температура горячей воды уста-
новлена выше 65°C.
▪ Защита от ошпаривания (смеситель горячей воды,
например, VTA32).
ИНФОРМАЦИЯ
Внутреннее устройство оснащено датчиком давления.
Давление в системе контролируется электронным
способом и может отображаться при включении
устройства.
Тем не менее, мы рекомендуем установить механиче-
ский манометр, например, между внутренним устрой-
ством и мембранным расширительным сосудом.
▪ Установите манометр так, чтобы он был хорошо ви-
ден при заполнении.
1 Проверить присоединительное давление холодной воды
(максимально 6бар).
▪ При более высоких значениях давления в трубопроводе пи-
тьевой воды установить редуктор.
2 Закрепите гидравлический блок с помощью отвертки.
Рису-
нок4-27
Закрепите гидравлический блок при подключении
сверху (слева) или сзади (справа)
3 Выполните гидравлические подключения на внутреннем
устройстве.
▪ Положение подключений к системе отопления указано в
«4.1Габариты и присоединительные размеры»на стр.13.
▪ Соблюдайте предусмотренный момент затяжки (см.
«10.4Моменты затяжки»на стр.69)
▪ Трубопроводы прокладывайте так, чтобы после монтажа
можно было легко установить защитный кожух.
▪ Выполните подключение воды для заполнения или долива
системы отопления согласно стандартам EN1717/
EN61770, чтобы надежно предотвратить загрязнение пи-
тьевой воды за счет оттока.
4 Для обратных подключений: поддерживайте трубопрово-
ды гидравлической системы в соответствии с условиями от-
носительно размещения.
Рису-
нок4-28
Подключение сзади: поддерживайте трубопроводы
гидравлической системы
5 Подключите спускной трубопровод к предохранительному
редукционному клапану и мембранному расширительному
сосуду согласно стандарту EN12828.
▪ Возможный выступающий пар или вода системы отопления
должны отводиться защищенным от замораживания, без-
опасным и контролируемым способом через соответствую-
щий выпускной трубопровод, выполненный с постоянным
уклоном.
▪ Трубопроводы прокладывайте так, чтобы после монтажа
можно было легко установить защитный кожух.
▪ Проверьте посадку сливного шланга на предохранительном
редукционном клапане. При необходимости, подключить и
уложить собственный шланг.
